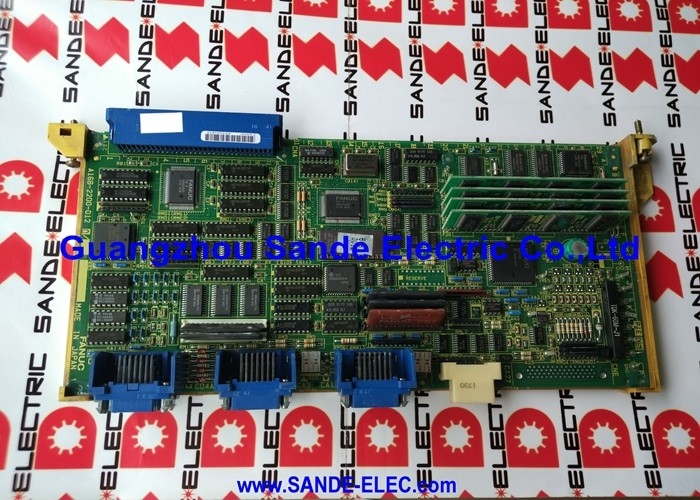

A16B-1010-0240 Tarjeta base de Fanuc A16B10100240 AI6B-IOIO-O24O

FANUC A16B-1010-0240 | Placa Principal F0-Mate — Sistema 10 / 11 / 12 y CNC F0-Mate, Origen Japón

Número de pieza: A16B-1010-0240

Fabricante: FANUC Corporation (Japón)

Tipo de producto: Placa Principal (Placa CPU Principal)

Serie de la placa: A16B-1010

Sistemas compatibles: FANUC System 10, 11, 12; F0-Mate CNC

Control de ejes: 2 ejes (con expansión de eje opcional)

Descripción general

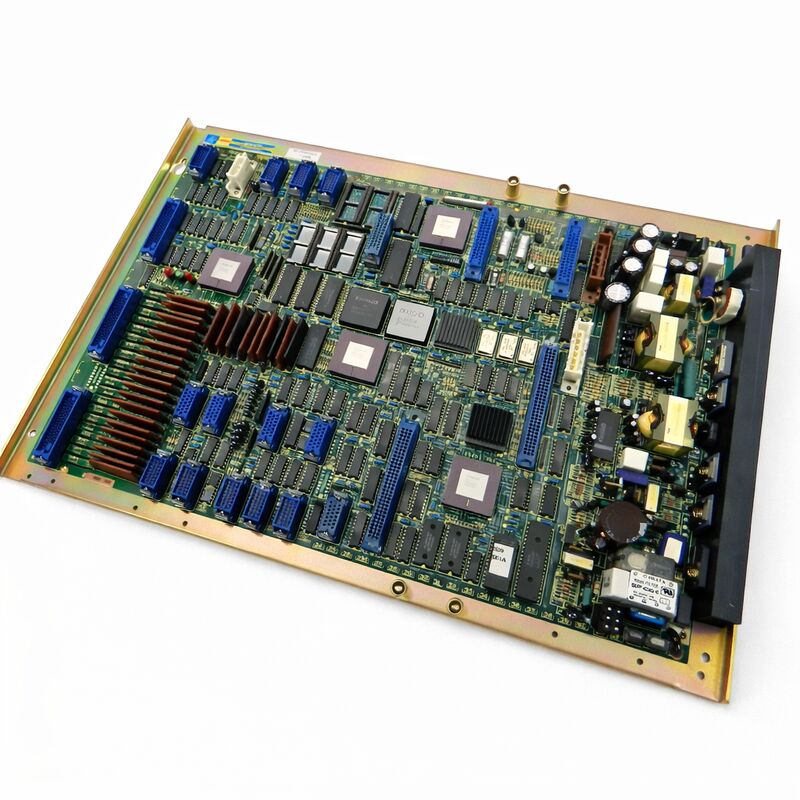

La A16B-1010-0240 es la placa principal — la placa de CPU principal — para el sistema CNC F0-Mate de FANUC y las plataformas de control relacionadas System 10, 11 y 12.

Es la placa principal de la serie Mate digital de primera generación: la inteligencia central de una unidad CNC compacta y autónoma diseñada para el segmento inferior del mercado de máquinas herramienta, donde el costo y la simplicidad eran importantes junto con un rendimiento digital confiable.

La designación F0-Mate identifica esto como un sistema CNC digital completo.

A diferencia de los controladores más grandes de la serie 0-A y posteriores 0-C que utilizaban una arquitectura modular basada en bastidor con placas de función separadas, el F0-Mate concentró las funciones esenciales de CNC en una sola placa principal.

Esta placa contiene la CPU principal, la interfaz servo para control digital de dos ejes, la sección de E/S para conexiones de máquina, una unidad de fuente de alimentación incorporada y soporte para el sistema de almacenamiento de casetes de PC utilizado en estos controladores en lugar de la unidad de escalera PMC-L que se encuentra en las máquinas de la serie 0 más grandes.

La placa impulsa una pantalla gráfica básica monocromática, adecuada para las aplicaciones de máquinas herramienta para las que fue diseñada.

Estas aplicaciones eran típicamente centros de torneado pequeños y centros de mecanizado compactos donde el número de ejes era bajo, la complejidad del programa era moderada y la prioridad era un rendimiento CNC digital confiable a un precio accesible. El F0-Mate logró esto.

Era un CNC digital completo y funcional en un paquete compacto.

Muchos de estos sistemas permanecen en servicio productivo hoy en día en exactamente las máquinas para las que fueron diseñados.

Especificaciones clave

El F0-Mate en contexto

La plataforma CNC de la serie 0 de FANUC fue una de las líneas de productos CNC más exitosas comercialmente de su época. Los controladores completos de la serie 0 — 0-A, 0-B, 0-C — impulsaron centros de mecanizado y centros de torneado en la industria manufacturera global.

Las variantes Mate fueron la respuesta de FANUC a un importante segmento del mercado: fabricantes de máquinas que necesitaban un CNC digital genuino de FANUC pero encontraban que la serie 0 completa era demasiado cara o demasiado grande para sus diseños de máquinas compactas.

El F0-Mate proporcionó el núcleo de la experiencia de la serie 0 — control servo digital, el entorno de programación familiar de FANUC, la funcionalidad estándar G-code — en un factor de forma y a un precio que se adaptaba a máquinas más pequeñas.

La fuente de alimentación incorporada de la placa eliminó la necesidad de un módulo de fuente de alimentación separado. Las E/S incorporadas eliminaron los requisitos de placas de E/S separadas para la conectividad básica de la máquina.

El control de dos ejes era estándar, con la opción de agregar un tercer eje a través de la placa adicional 1810-0010 cuando la máquina lo requería.

El almacenamiento en casetes de PC fue una característica definitoria de esta generación. Los programas de piezas se almacenaban en cintas de casete que se podían cargar en el controlador.

Esta fue la tecnología de almacenamiento aceptada de la época para esta clase de máquina.

El papel de la placa principal

Cada función del CNC F0-Mate pasa por esta placa principal. Cuando el operador de la máquina introduce un comando en el teclado MDI, la placa principal lo procesa. Cuando el CNC interpola una trayectoria de corte, la placa principal calcula las posiciones de los ejes.

Cuando la lógica PMC lee las entradas de la máquina y controla las salidas de la máquina, esas transacciones de E/S pasan por la sección de E/S de esta placa.

Cuando la pantalla muestra el contenido del programa o las posiciones de los ejes, la generación de gráficos ocurre en esta placa.

Esta concentración de funciones significa que una placa principal defectuosa detiene la máquina por completo.

No es posible una operación parcial cuando falla la placa principal; ninguna otra placa asume ninguna de sus funciones.

La máquina está inactiva hasta que la placa se repare o reemplace.

El enfoque de diagnóstico para un F0-Mate con una falla sospechosa de la placa principal comienza con la eliminación de causas más simples.

Una falla de la fuente de alimentación dentro de la placa produce una pantalla oscura y ninguna respuesta de la máquina, pero esto también podría ser un problema de alimentación externa.

Una falla de la CPU típicamente produce una alarma al encender que el controlador no puede borrar.

Una falla de la interfaz servo produce alarmas servo al inicio sin causa mecánica.

Leer el código de alarma si se muestra uno es el primer paso de diagnóstico.

Reparación y mantenimiento de sistemas heredados

La A16B-1010-0240 es un producto heredado. FANUC ha descontinuado la producción original hace mucho tiempo.

Sin embargo, las máquinas que la utilizan a menudo siguen siendo productivas.

Un centro de torneado pequeño bien mantenido con un controlador F0-Mate puede funcionar de manera confiable durante décadas; los componentes mecánicos superan con creces la vida útil de los componentes electrónicos, siempre que los componentes electrónicos se mantengan.

Mantener una máquina con este controlador significa mantener el acceso a placas de repuesto.

La cadena de suministro del mercado de accesorios — placas excedentes probadas, placas originales reparadas profesionalmente y servicios de intercambio ofrecidos por especialistas en servicio de CNC — apoya a estas máquinas.

Un servicio de reparación a nivel de placa a menudo puede restaurar una A16B-1010-0240 defectuosa a un costo muy inferior al precio de una unidad de reemplazo probada, lo que hace que la reparación sea una primera opción viable cuando el tiempo lo permite.

Preguntas frecuentes

P1: El controlador F0-Mate muestra una pantalla en blanco y no responde a ninguna entrada. La máquina no tiene otras alarmas. ¿Cuál es la causa probable?

Una pantalla en blanco sin respuesta del controlador típicamente indica una pérdida de la fuente de alimentación interna de la placa principal o una falla catastrófica de la CPU que impide que se ejecute la secuencia de inicio. Primero confirme que el voltaje de suministro externo al controlador es correcto.

Si el suministro externo se confirma como bueno, es probable que los circuitos de la fuente de alimentación interna de la placa hayan fallado.

Inspeccione la placa en busca de fusibles quemados o componentes visiblemente dañados. La reparación o el reemplazo de la placa es el siguiente paso apropiado.

P2: La máquina funciona pero la pantalla muestra solo contenido parcial; algunas áreas son correctas y otras están distorsionadas. El CNC funciona normalmente de lo contrario. ¿Es esta la placa principal?

La corrupción de la pantalla con el funcionamiento normal de la máquina de lo contrario apunta a la sección gráfica de la placa principal en lugar de a los circuitos de control de la CPU o servo.

La CPU está funcionando (la máquina funciona), pero el circuito de generación de gráficos tiene un componente degradado.

Este tipo de falla a menudo es reparable a nivel de componente por un especialista familiarizado con esta serie de placas.

P3: El F0-Mate muestra una alarma servo persistente en el eje 1 en cada encendido, antes de que se ordene cualquier movimiento. El motor servo y los cables prueban bien. ¿Qué se debe investigar en la placa principal?

Una alarma servo persistente al encender con componentes externos confirmados como buenos apunta al circuito de interfaz servo en la placa principal.

El LSI servo de la placa o el circuito de interfaz no está completando su inicialización.

Esta es una falla a nivel de placa. Antes de concluir esto, verifique que el conector del cable de interfaz del eje en la placa esté limpio y completamente asentado.

Si el conector se confirma como bueno, el circuito de interfaz servo de la placa requiere atención.

P4: Se ha obtenido un reemplazo de A16B-1010-0240. Antes de la instalación, ¿qué datos se deben preparar?

Los parámetros del controlador F0-Mate — parámetros de ejes, asignaciones de E/S, límites de avance, constantes de máquina — se almacenan en el controlador.

Al instalar una placa de reemplazo, estos parámetros deberán restaurarse.

Si se realizó una copia de seguridad de los parámetros del controlador original (en cinta de casete, a través de la interfaz RS-232 o a través de cualquier método de copia de seguridad disponible), esa copia de seguridad será necesaria.

Prepare la copia de seguridad de los parámetros, la copia de seguridad del programa de piezas y confirme la versión correcta del software del sistema para esta máquina antes de comenzar el reemplazo de la placa.

P5: La unidad de casete de PC del F0-Mate también ha fallado. ¿Todavía es posible operar la máquina sin la unidad de casete?

Los programas de piezas en el F0-Mate normalmente se cargan desde casete o se introducen directamente en el teclado MDI.

Si la unidad de casete ha fallado, los programas aún se pueden introducir en el teclado MDI; esto es práctico para programas cortos.

Para programas más largos, una interfaz DNC a través del puerto serie RS-232 puede ser una opción si el software del controlador y la configuración de la máquina lo admiten.

Consulte el manual de conexión F0-Mate para la capacidad DNC RS-232 de esta versión específica del controlador.
