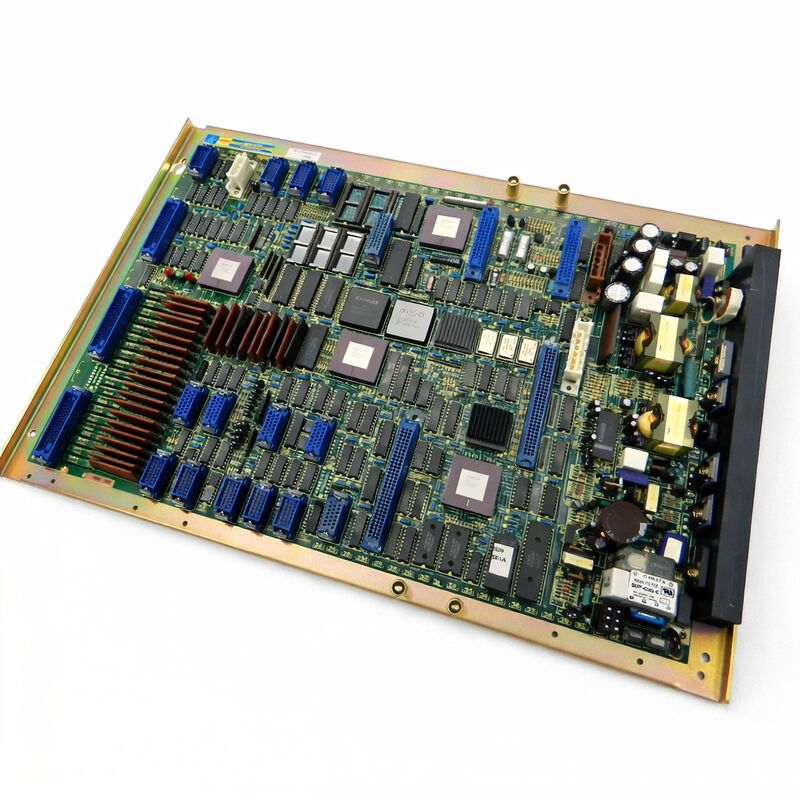

A16B-1010-0170 placa de circuito CNC FANUC A16B10100170 AI6B-IOIO-OI7O

FANUC A16B-1010-0170 | Placa Principal 0TE — Placa de Control Principal, Origen Japón, Descontinuado

Número de pieza: A16B-1010-0170

Fabricante: FANUC Corporation (Japón)

Tipo de producto: Placa Principal / Placa de Control Principal

Designación: Placa Principal 0TE

Estado: Descontinuado por el Fabricante

Descripción general

La A16B-1010-0170 es la placa principal para el sistema de control CNC FANUC Serie 0TE. En la arquitectura Serie 0 de FANUC, la placa principal es la placa central — la placa que coordina todas las funciones del CNC.

El control de ejes, el comando del husillo, la ejecución del PMC, la interfaz del operador y la gestión de E/S fluyen a través de o desde esta placa. Cuando la placa principal falla, el CNC falla por completo. Ninguna otra placa en el controlador tiene el mismo peso.

La serie A16B-1010 cubre la familia de placas principales para la generación CNC Serie 0 de FANUC. Diferentes números de sufijo identifican diferentes variantes dentro de la familia Serie 0 — cada una ajustada para un modelo específico.

El -0170 es la variante 0TE. No es intercambiable con placas para otros modelos de la misma generación, incluso aquellas que parecen físicamente similares.

Esta placa ha sido descontinuada por el fabricante. FANUC ya no la produce.

La base instalada de máquinas que ejecutan controles Serie 0TE es la única demanda que existe para esta pieza — y esa demanda es real. Estas máquinas todavía están en producción en centros de torneado, equipos de electroerosión y otras aplicaciones donde la Serie 0TE se implementó ampliamente.

Especificaciones clave

Qué controla la placa principal

La placa principal en un sistema CNC Serie 0 es el centro del sistema. Contiene la CPU principal, el LSI de servo para el control de ejes y la lógica de interfaz que se conecta a las otras placas del controlador. Cada otra placa en el gabinete se comunica a través o hacia la placa principal.

Los comandos de posición del eje se originan aquí.

El bucle de servo se ejecuta aquí. La ejecución de la escalera del PMC se gestiona aquí. Cuando el operador presiona una tecla en el panel MDI, la señal llega a la placa principal. Cuando el código M de la máquina llama al refrigerante, la placa principal lo procesa.

El alcance del papel de esta placa explica por qué una falla de la placa principal pone toda la máquina fuera de línea, mientras que una falla en la mayoría de las otras placas afecta solo a una función específica.

En las máquinas Serie 0TE — que suelen ser tornos CNC, centros de torneado y sistemas de electroerosión por hilo — la placa principal maneja la configuración de ejes apropiada para estos tipos de máquinas.

La variante 0TE refleja los requisitos funcionales y eléctricos de esta aplicación específica.

Adquisición de una placa descontinuada

FANUC descontinuó la A16B-1010-0170 a medida que la generación Serie 0 fue reemplazada por plataformas de control más nuevas. No existe producción nueva.

Cada unidad disponible hoy en día es excedente original (almacenada nueva pero sin usar) o una unidad reacondicionada/reparada proveniente del campo.

Las unidades excedentes son preferibles cuando están disponibles.

No han acumulado horas de operación y no tienen historial de fallas en campo. Las unidades reacondicionadas y reparadas son alternativas válidas cuando no hay excedentes disponibles, siempre que la fuente de reparación tenga experiencia genuina con las placas principales FANUC Serie 0 y pruebe las placas completamente antes de la venta.

Existen falsificaciones en el mercado para placas FANUC heredadas.

Esto no es teórico. Circulan placas con números de pieza incorrectos en las etiquetas, poblaciones de componentes incorrectas o simplemente placas fallidas reempaquetadas como unidades funcionales. Compre a proveedores que puedan confirmar el origen y los resultados de las pruebas.

Consideraciones de instalación

Reemplazar la placa principal en un controlador Serie 0TE requiere una restauración completa de los datos del sistema. Los parámetros, programas almacenados y datos del PMC deben cargarse desde una copia de seguridad después de instalar la placa. La placa en sí se instala en el rack del controlador en la posición definida por la documentación de la máquina.

Se debe cargar un conjunto de parámetros que coincida con la configuración de la máquina.

Esto incluye configuraciones de ganancia de servo específicas de la máquina, límites de recorrido de ejes y asignaciones de E/S del PMC. Los parámetros cargados incorrectamente pueden causar alarmas de eje inmediatas o comportamiento inseguro.

Siempre verifique los parámetros contra la documentación de la máquina antes de operar los ejes después de un reemplazo de la placa principal.

Preguntas frecuentes

P1: El controlador Serie 0TE se enciende pero muestra una alarma del sistema inmediatamente. ¿Podría ser la placa principal la culpable?

Las alarmas de inicio en los sistemas CNC Serie 0 a menudo incluyen un código de alarma de dos dígitos. Busque el código específico en el manual de mantenimiento de la Serie 0.

Los códigos de la serie 900 generalmente indican fallas de hardware que involucran la placa principal o sus circuitos asociados cercanos. Los códigos de otros rangos pueden indicar problemas de memoria, servo o software.

El código de alarma reduce considerablemente el diagnóstico antes de asumir una falla de la placa principal.

P2: ¿Se puede reparar la A16B-1010-0170 a nivel de componente?

La reparación a nivel de componente es posible para técnicos experimentados con acceso a los esquemas de FANUC Serie 0 y equipos de prueba apropiados.

Los modos de falla comunes incluyen fallas en el circuito de la batería, degradación de condensadores y daños en el LSI de servo por transitorios de energía.

Los dispositivos LSI propietarios de FANUC en esta placa no se pueden obtener de forma independiente; si el LSI de servo ha fallado, el reemplazo de la placa es la única opción viable.

P3: Los parámetros no se respaldaron antes de que fallara la placa principal. ¿Se pueden recuperar?

En la mayoría de los casos, no directamente de una placa fallida. Si la placa tiene una falla parcial — se enciende pero muestra alarmas — algunos parámetros aún pueden ser leídos a través de la interfaz CNC antes de retirar la placa. Una placa completamente muerta no produce nada.

Si no existe una copia de seguridad, los parámetros deben reingresarse manualmente desde la documentación de la máquina o desde los registros del fabricante de la máquina.

P4: ¿Es necesario igualar el nivel de revisión de la placa al reemplazar la A16B-1010-0170?

Los niveles de revisión dentro del mismo número de pieza generalmente indican cambios en el diseño de la PCB que no afectan la función.

En la mayoría de los casos, cualquier revisión de la A16B-1010-0170 es un reemplazo válido para otra.

Sin embargo, para máquinas con versiones de software o historiales de modificación muy específicos, confirme la compatibilidad con la documentación de servicio antes de la instalación.

P5: La máquina ha estado inactiva durante varios años. El controlador se enciende pero no funciona. ¿Es un problema de la placa principal?

Los períodos de inactividad prolongados causan la pérdida de datos de la SRAM con respaldo de batería si la batería de respaldo no se mantuvo.

Una máquina que no funciona después de un largo almacenamiento a menudo ha perdido su conjunto de parámetros, no una placa principal fallida. Verifique primero la batería de respaldo.

Si la batería está muerta y los parámetros se han perdido, restaure desde una copia de seguridad o reingréselos manualmente.

Si los parámetros están presentes y son válidos, pero la máquina aún no funciona, proceda a diagnosticar el hardware.
