FANUC A20B-2900-0672 | Módulo de husillo en serie: interfaz de husillo CNC serie A20B-2900

Interfaz de husillo en serie: qué hace este módulo

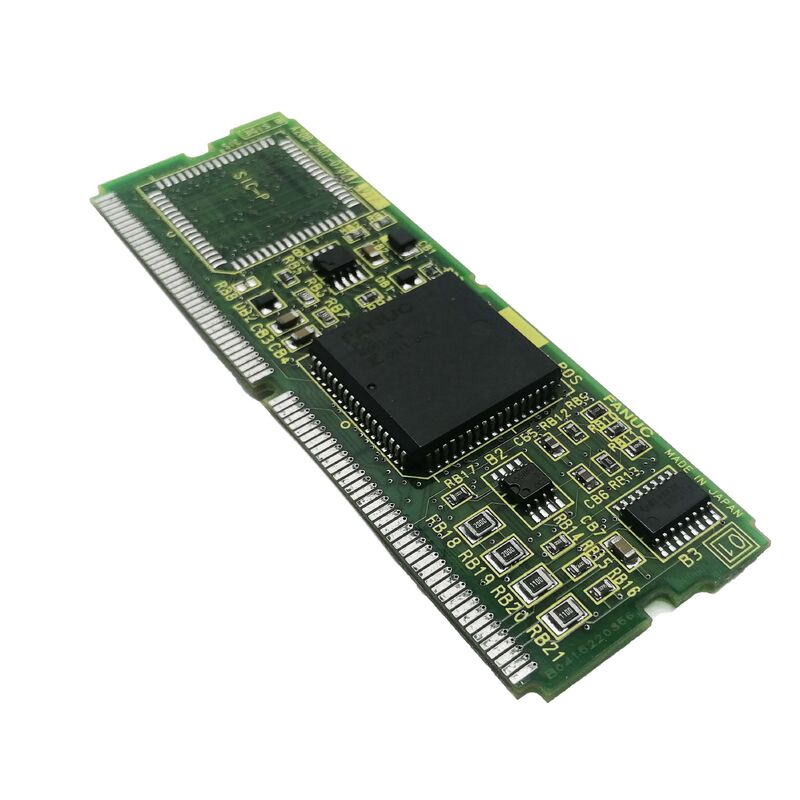

El A20B-2900-0672 es un módulo de husillo en serie de la serie A20B-2900 de FANUC: la tarjeta enchufable que maneja el enlace de comunicación en serie entre la unidad de control CNC y el amplificador de husillo (SPM). En la arquitectura CNC de FANUC, la interfaz de husillo en serie reemplazó la salida de husillo analógica anterior con un enlace en serie digital. El módulo del husillo en el lado del tablero de control del CNC recibe comandos de velocidad de la función de control del husillo del CNC, los transmite al SPM a través del enlace en serie y devuelve información de velocidad del husillo y datos de alarma al CNC.

La serie A20B-2900 cubre los módulos de interfaz de husillo analógicos y en serie utilizados en múltiples generaciones de CNC FANUC. El sufijo -0672 identifica esta variante específica dentro de la serie; cada sufijo aborda una posición definida del sistema CNC y una configuración de comunicación. Las variantes adyacentes de la serie A20B-2900 sirven para diferentes generaciones o configuraciones de CNC y no son intercambiables sin confirmar la posición específica de la placa y el modelo de CNC.

Cuando falla el A20B-2900-0672, el CNC pierde la comunicación con el amplificador del husillo. No se puede controlar el husillo y la máquina no puede realizar operaciones de corte. La falla generalmente se presenta como una alarma de husillo o una alarma de comunicación del husillo en el CNC, incluso cuando el amplificador del husillo y el motor están físicamente intactos.

Especificaciones clave

Serie versus analógica: por qué es importante el tipo de interfaz

Los controles CNC de FANUC utilizan una interfaz de husillo en serie o una interfaz de husillo analógica para controlar el amplificador del husillo. Estos dos tipos de interfaz no son intercambiables: un módulo de husillo en serie no puede controlar un amplificador de husillo de interfaz analógica y viceversa.

La interfaz serie transmite comandos de velocidad digitales, retroalimentación y datos de diagnóstico a través de un enlace de cable o fibra óptica entre el módulo CNC y el SPM. El A20B-2900-0672 es del tipo de interfaz serie; confirme que el amplificador de husillo instalado también sea un SPM de interfaz serie antes de especificar este módulo como reemplazo. Se requeriría un módulo de husillo analógico (identificado por "-xxxx analógico" en la documentación de servicio) si la máquina utiliza una unidad de husillo con interfaz analógica.

Preguntas frecuentes

P1: ¿Cómo se distingue la falla del módulo del husillo de la falla del amplificador del husillo?

Una falla del módulo del husillo se presenta como una alarma de comunicación entre el CNC y el SPM: el CNC no puede establecer ni mantener el enlace serie del husillo. Una falla del amplificador del husillo se presenta como una alarma en la propia unidad SPM (códigos LED o lectura de alarma en la cara del SPM). Si el SPM muestra una alarma de comunicación mientras el hardware del SPM parece no estar dañado, el módulo del husillo en el lado del CNC es el sospechoso.

P2: ¿Reemplazar el A20B-2900-0672 requiere volver a ingresar los parámetros del husillo?

Los parámetros del motor del husillo se almacenan en la memoria principal del controlador CNC, no en el módulo del husillo. Para un reemplazo similar, los parámetros del husillo no se ven afectados. Verifique que los parámetros del tipo de motor del husillo sean correctos después de la instalación y confirme el funcionamiento normal del husillo a velocidad reducida antes de regresar a la producción.

P3: ¿Son intercambiables las variantes del módulo de husillo serie A20B-2900?

No. Cada sufijo de la serie A20B-2900 aborda una configuración y una ranura del sistema CNC específicas. Sustituir un sufijo -xxxx diferente puede producir errores de comunicación o el CNC puede no detectar el módulo del husillo. Confirme A20B-2900-0672 específicamente en la etiqueta de la placa instalada.

P4: La máquina muestra una alarma de husillo sin daños físicos en el husillo. ¿Qué se debe comprobar?

Primero confirme que el cable de enlace serie entre el módulo del eje y el SPM esté intacto y completamente asentado en ambos extremos. Un cable de fibra dañado o un conector suelto produce alarmas de comunicación del husillo idénticas a las de una falla del módulo. Si se confirma que el cable está en buen estado, el módulo A20B-2900-0672 se convierte en la fuente de la falla.

P5: ¿Cómo se obtiene el A20B-2900-0672?

A través del mercado de repuestos CNC de FANUC: distribuidores de módulos de la serie A20B-2900 y especialistas en reparación de FANUC. Confirme A20B-2900-0672 específicamente en la etiqueta de la placa instalada. La familia A20B-2900 abarca una amplia gama de módulos de interfaz CNC; el sufijo exacto es el parámetro de selección.
