| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2900-0430 |
Número de pieza: A20B-2900-0430
Fabricante: FANUC Corporation (Japón)
Tipo de producto: Módulo de Placa de Circuito Impreso de Control
Serie de placa: A20B-2900
Aplicación: Automatización de sistemas de control CNC FANUC

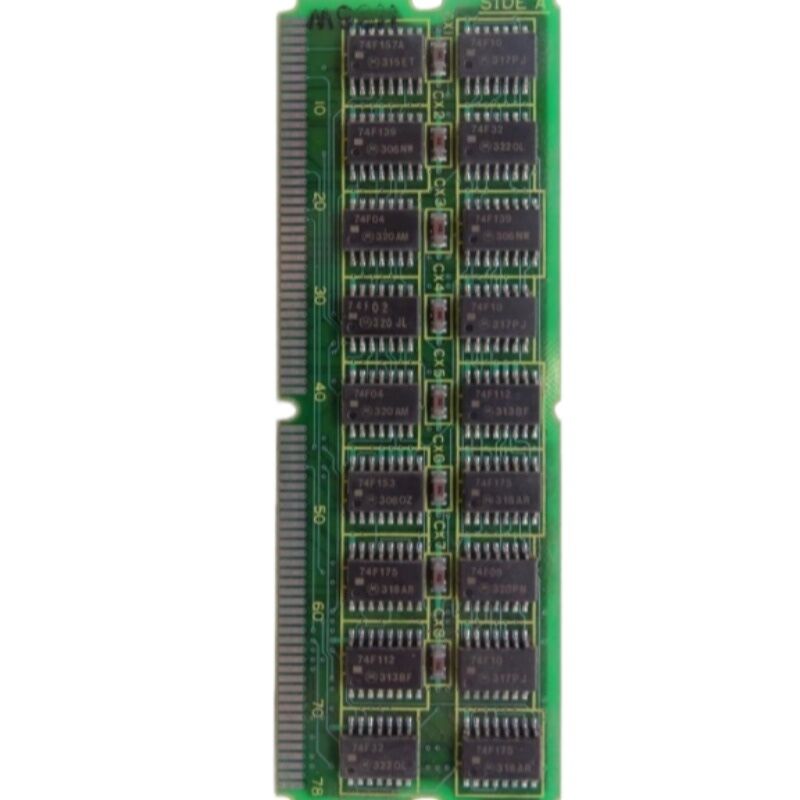

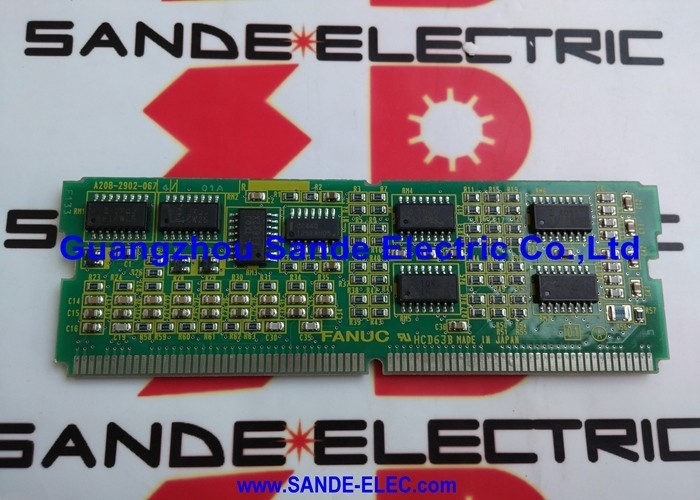

El A20B-2900-0430 es un módulo de placa de circuito impreso de la serie A20B-2900 de FANUC, una amplia familia de módulos de PCB que sirve a la gama de controladores CNC pre-i de FANUC, cubriendo las series 15, 16, 18, 20 y 21.
La familia A20B-2900 abarca módulos de memoria, módulos de control de sistema, placas de interfaz de husillo, tarjetas de interfaz de servo y módulos gráficos. Cada variante dentro de la serie realiza una función específica y definida en el controlador en el que está instalada.
El -0430 es una de esas variantes, que aporta su capacidad específica al sistema CNC que soporta.
FANUC construyó los controladores CNC de las series 16 a 21 en torno a una filosofía de placa enchufable modular.
La placa principal de la CPU proporcionaba la estructura y la columna vertebral eléctrica, y los módulos enchufables proporcionaban las funciones específicas que definían las capacidades del controlador: qué interfaz de husillo utilizaba, cuánta memoria tenía, qué conexiones de E/S estaban disponibles, qué gráficos mostraba la pantalla del operador.
Esta filosofía permitió a FANUC configurar una única placa principal para muchas aplicaciones de máquinas diferentes simplemente seleccionando la combinación adecuada de módulos enchufables.
El A20B-2900-0430 ocupa su posición definida en esta arquitectura modular.
Su función dentro del controlador sirve a la automatización de la máquina de una manera que es coherente con el papel establecido de las placas de la serie A20B-2900.
La placa se fabrica en Japón, construida según los estándares de producción de grado industrial de FANUC y diseñada para un funcionamiento continuo en el entorno del gabinete CNC.
| Parámetro | Valor |
|---|---|
| Número de pieza | A20B-2900-0430 |
| Fabricante | FANUC Corporation |
| Tipo de producto | Módulo de Placa de Circuito Impreso de Control |
| Serie de placa | A20B-2900 |
| Aplicación | FANUC CNC Series 16 / 18 / 20 / 21 y compatible |
| Origen | Japón |
| Temperatura de funcionamiento | 0 – 55 °C |
| Temperatura de almacenamiento | −20 – 60 °C |
| Humedad | 75% HR máx. (sin condensación) |
| Condición disponible | Nuevo (excedente) / Reacondicionado / Reparado |
La amplitud de la serie A20B-2900 es una de las características distintivas de la arquitectura modular pre-i de FANUC.
Dentro de una única designación de serie, FANUC produjo módulos que iban desde simples chips SRAM en una placa hija hasta complejos módulos de control de sistema con interfaces de husillo integradas, módulos de almacenamiento FROM de diversas capacidades, módulos DRAM para memoria de trabajo, módulos de control CRT para el sistema de visualización y placas de interfaz de servo para la comunicación de accionamiento.
Esta diversidad era el objetivo.
La misma placa principal de la CPU podía servir a un centro de torneado que necesitaba una interfaz de husillo analógica, un centro de mecanizado que requería un husillo serial, un sistema con una pantalla CRT de 9 pulgadas y una máquina con un panel LCD más pequeño, todo ello seleccionando la variante A20B-2900 adecuada para cada posición funcional.
El fabricante de la máquina eligió la combinación que coincidía con el diseño de su máquina. FANUC produjo los módulos.
El A20B-2900-0430 encaja dentro de este ecosistema como un módulo específico para una función específica en una o más de estas configuraciones de controlador.
Su presencia en el conjunto de módulos del controlador define parte del conjunto de capacidades de ese controlador.
El diseño modular de los controladores de la serie A20B-2900 tiene un beneficio práctico directo para los propietarios de máquinas: reemplazo dirigido. Cuando un módulo falla, solo ese módulo necesita ser reemplazado. La placa principal de la CPU y todos los demás módulos continúan en servicio.
Esta es la respuesta de mantenimiento correcta: reemplazar el módulo defectuoso identificado, no el conjunto completo del controlador.
Lograr este beneficio requiere una identificación correcta de fallas.
Una falla de un solo módulo generalmente produce alarmas relacionadas con la función de ese módulo, mientras que otras funciones del controlador permanecen intactas.
Una falla del módulo de memoria produce alarmas relacionadas con la memoria. Una falla del módulo de interfaz de husillo produce alarmas de comunicación del husillo. Una falla del módulo de E/S produce errores de enlace de E/S.
Estas categorías de alarmas ayudan a dirigir el diagnóstico al módulo específico.
Para el A20B-2900-0430, el enfoque de diagnóstico es identificar los códigos de alarma producidos, relacionarlos con el área de función que indican y confirmar si esa área de función corresponde a la posición de este módulo en el controlador.
La consulta del manual de hardware del controlador y la documentación de códigos de alarma proporciona el mapeo del código de alarma al tipo de módulo.
Disponibilidad de módulos heredados
La cadena de suministro del mercado de accesorios apoya eficazmente a estas máquinas.
Los módulos excedentes probados de la desmantelación de máquinas proporcionan la fuente principal de unidades de reemplazo. Los módulos reacondicionados profesionalmente, donde se reemplazan los componentes clave y la placa se prueba funcionalmente, ofrecen mayor confianza que los excedentes no probados.
Los servicios de reparación que trabajan a nivel de componente pueden restaurar módulos fallidos que son genuinamente reparables, extendiendo la disponibilidad de unidades funcionales incluso a medida que la oferta total se contrae gradualmente.
Al adquirir un reemplazo A20B-2900-0430, el número de pieza debe confirmarse exactamente.
La serie A20B-2900 contiene muchas variantes, y la similitud física entre variantes puede ser engañosa. Lea el número de pieza de la etiqueta de la placa instalada y obtenga ese número exacto.
Preguntas frecuentes
Primero revise el conector de la placa. Retírelo y vuelva a colocarlo, inspeccione los contactos en busca de daños o contaminación, y vuelva a probar.
Un conector suelto o sucio puede producir alarmas de área de función que parecen fallas del módulo.
Si la alarma persiste después de confirmar la reinstalación del conector, cambie el módulo sospechoso por un módulo conocido en buen estado de una fuente compatible si está disponible.
Si la alarma sigue al módulo, la placa se confirma defectuosa.
Si la alarma permanece en la posición independientemente del módulo instalado, la falla está en el área del zócalo de la placa principal, no en el módulo.
P2: Después de reemplazar el A20B-2900-0430, el controlador muestra una nueva alarma que no estaba presente antes. La alarma original ha desaparecido. ¿Qué sucedió?
Una nueva alarma después del reemplazo del módulo generalmente indica que el módulo de reemplazo tiene una configuración funcional diferente a la original, o que el software del sistema necesita reconocer e inicializar el nuevo módulo.
Verifique que el número de pieza del módulo de reemplazo coincida exactamente con el original.
Si es así, verifique si el controlador requiere que se establezca un parámetro que reconozca la configuración del módulo.
En algunas configuraciones de la serie A20B-2900, se necesita un cambio de parámetro para declarar la presencia del nuevo módulo al software del controlador.
P3: El módulo parece físicamente intacto. ¿Vale la pena intentar repararlo en lugar de reemplazarlo?
La inspección física detecta fallas obvias: componentes quemados, condensadores agrietados, pistas dañadas; sin embargo, muchas fallas de componentes electrónicos no producen signos visibles.
Un condensador puede fallar eléctricamente mientras parece intacto.
Un CI puede degradarse a un funcionamiento marginal sin ninguna evidencia visible.
Si el módulo produce síntomas de falla consistentes y se ha confirmado que el conector está en buen estado, la placa ha fallado internamente.
La reparación por parte de un técnico calificado vale la pena para los módulos A20B-2900 dada su escasez, pero la reparación debe incluir pruebas funcionales en el controlador para confirmar que la falla se ha resuelto.
P4: ¿Cómo se debe almacenar un módulo de repuesto A20B-2900-0430 para uso futuro?
Almacenar en embalaje antiestático original o equivalente. Mantener a temperatura ambiente estable, lejos de extremos de humedad y ciclos de temperatura.
Inspeccione los contactos del conector anualmente: la contaminación y la oxidación en los contactos de cobre aumentan con el tiempo.
Si la placa tiene memoria respaldada por batería o tiene una batería de respaldo, verifique el voltaje de la batería a intervalos regulares y reemplácela antes de que caiga por debajo del umbral de retención. Etiquete claramente la placa almacenada con su número de pieza y la fecha en que se puso en almacenamiento.
P5: La máquina está programada para una actualización completa del CNC. ¿Es el A20B-2900-0430 específico para el controlador actual, o podría reutilizarse en un sistema CNC de reemplazo?
Los módulos de la serie A20B-2900 son específicos de las arquitecturas de controlador de las plataformas FANUC pre-i.
Si la actualización del CNC reemplaza el controlador con una plataforma moderna de la serie i o más reciente, los módulos antiguos no se pueden transferir: el nuevo controlador utiliza un formato de módulo, una arquitectura de bus y un entorno de software completamente diferentes.
El A20B-2900-0430 no tendrá cabida en el nuevo controlador.
Consérvelo como repuesto para el controlador original solo si ese controlador permanece en servicio en otro lugar, o deséchelo de manera responsable una vez que se complete la actualización.
