| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2900-0350 |
Número de la parte:A20B-2900-0350 Las condiciones de las condiciones de trabajo
El fabricante:Corporación FANUC (Japón)
Tipo de producto:Modulo gráfico de la CPU (PCB enchufable)
Serie del tablero:A20B-2900: las condiciones de los productos
Sistemas compatibles:FANUC Serie 15-B (plata de la opción 1), Serie 16, Serie 18
Aplicación de visualizaciónCAP-II, CRT/LCD

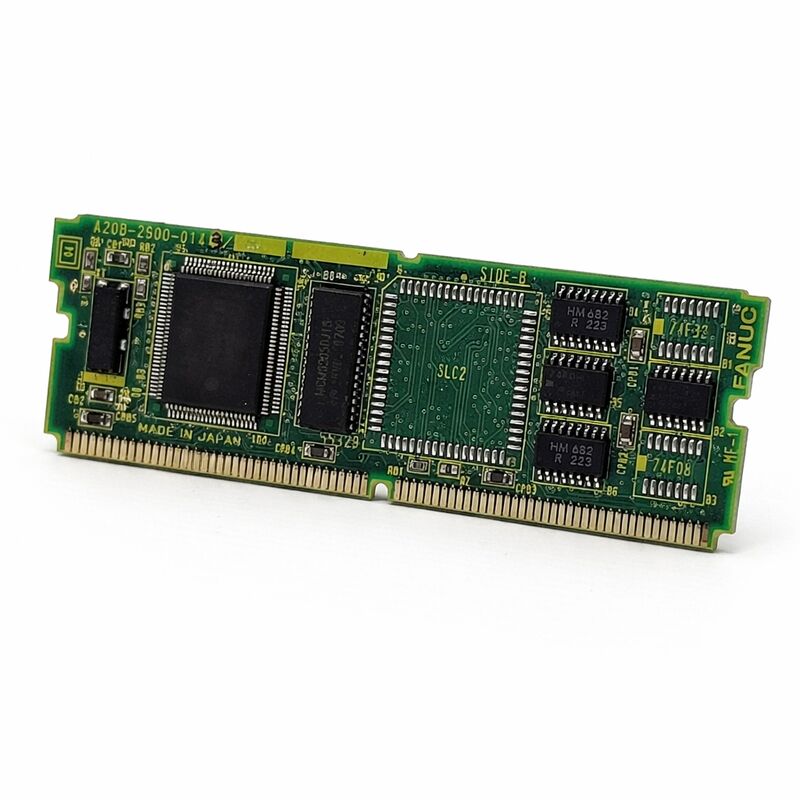

El A20B-2900-0350 es un módulo gráfico de CPU para sistemas de control CNC de FANUC.Pertenece a la serie A20B-2900 y se conecta a la placa principal o a la placa Opción 1 (OPT1) según la configuración específica del controlador.
Su función principal es procesar y generar la salida de visualización gráfica para el monitor CRT o LCD conectado. Es el componente informático que hace que funcione la interfaz visual del CNC.
Este módulo se utiliza en todos los sistemas CNC de las series FANUC 15-B, 16 y 18, lo que permite a estos controladores manejar configuraciones de pantalla CAP-II.
CAP-II se refiere a un estándar de salida de pantalla CNC específico de FANUC utilizado en esta generación de controladores.
El módulo gráfico de la CPU ejecuta las tareas de renderizado de la pantalla, convirtiendo los datos de la pantalla del CNC en las señales correctas para el tipo de monitor instalado en la máquina.
Las funciones de visualización gráfica en un sistema CNC FANUC no son una adición cosmética.
Toda la interfaz del operador, la visualización de la posición, las pantallas de parámetros, los mensajes de alarma, la simulación gráfica de la ruta de la herramienta y todos los menús de navegación, se generan a través del sistema de visualización.
Cuando el módulo gráfico de la CPU falla, el operador pierde la visibilidad del estado de la máquina.Responder a las alarmas, o comandos de entrada a través de la pantalla.
| Parámetro | Valor |
|---|---|
| Número de la parte | A20B-2900-0350 Las condiciones de las condiciones de trabajo |
| Fabricante | Corporación FANUC |
| Tipo de producto | Módulo gráfico de la CPU |
| Serie de tableros | A20B-2900: las condiciones de los productos |
| Sistemas compatibles | FANUC serie 15-B, serie 16, serie 18 |
| Estándar de visualización | CAP-II |
| Instalación | La placa principal o la placa OPT1 (dependiente del controlador) |
| Aplicación | Salida de la pantalla CRT / LCD |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Temperatura de almacenamiento | -20 ∼ 60°C |
| Humedad | 75% de RH máximo (no condensante) |
| Condición disponible | Nuevo / Renovado / Reparado |
Un controlador CNC procesa simultáneamente dos tipos de tareas fundamentalmente diferentes: las tareas de control en tiempo real, los bucles de posición de servo, la regulación de la velocidad del eje,Ejecución de la escalera PMC .
El renderizado de la pantalla es computacionalmente intensivo pero no tan crítico para el tiempo.
El A20B-2900-0350 es el procesador gráfico dedicado.
Toma datos del contenido de la pantalla del CPU CNC principal, posición del cursor, etiquetas de teclas blandas, texto de alarma, coordenadas de la ruta de la herramienta y los convierte en la salida de video que impulsa la pantalla.
Ejecutar este trabajo en un módulo separado mantiene la CPU principal libre para sus tareas en tiempo real.
Esta separación también tiene un beneficio de mantenimiento: un módulo gráfico fallido no desactiva el control de movimiento del CNC.
La máquina puede continuar funcionando o puede funcionar en modo limitado mientras se corrige el fallo de la pantalla.
El fallo está aislado en el subsistema gráfico en lugar de en cascada a todo el control.
CAP-II es la arquitectura de visualización FANUC utilizada en la serie 15-B, 16 y 18 de generación de controladores.El A20B-2900-0350 implementa la salida de pantalla CAP-II en el lado del controlador.
Las diferentes generaciones de controladores FANUC utilizaron diferentes arquitecturas de visualización.
Las generaciones anteriores utilizaron diferentes módulos gráficos; los sistemas basados en HSSB de la serie C todavía usan una interfaz diferente.
El A20B-2900-0350 es específicamente la solución CAP-II para los controladores de serie B y los primeros de serie numérica.
El uso de un módulo gráfico de una generación diferente o de un estándar de visualización diferente no producirá una salida correcta.
La compatibilidad del módulo con las plataformas de la Serie 15-B y la Serie 16/18 refleja una arquitectura de visualización compartida entre estas familias de controladores.
La posición de la instalación placa principal o placa OPT1 varía según el tipo y la configuración del controlador específico.
Confirme la posición de montaje a partir de la documentación del hardware de la máquina antes de su instalación.
El A20B-2900-0350 puede instalarse en diferentes posiciones dependiendo del controlador: directamente en la placa principal de la CPU en algunas configuraciones, o en la placa hija OPT1 (Opción 1) en otras. The OPT1 board is a expansion board that adds option function slots to the main CPU — the graphic module occupies one of these slots in configurations where the main board does not have a dedicated graphic module socket.
Esta flexibilidad de instalación fue intencional en el diseño de la serie A20B-2900.
El mismo módulo gráfico sirve a múltiples configuraciones de controladores adaptándose a la posición de ranura disponible.
Antes de comprar un módulo de repuesto, identificar la posición que ocupa el módulo instalado actualmente y confirmar que está disponible en el controlador.
Si la placa OPT1 en sí también está averiada o ausente, trate esto primero antes de montar el módulo gráfico.
P1: La pantalla CNC está completamente oscura. La máquina se enciende y los ejes parecen responder normalmente. ¿Es el A20B-2900-0350 el fallo probable?
Una pantalla oscura con funcionamiento normal de la máquina es un fuerte indicador de un fallo en el subsistema de visualización del módulo gráfico, la unidad de visualización o el cable de interconexión.confirmar que la unidad de visualización recibe energía (verifique su propio LED de alimentación o conexión de alimentación).
Una pantalla sin fuente de alimentación no mostrará nada independientemente del estado del módulo gráfico.
Si se confirma la alimentación, compruebe el cable de señal entre el controlador y la unidad de visualización.
Si la energía y el cable están confirmados, el módulo gráfico se convierte en el principal sospechoso.
P2: La pantalla muestra un contenido parcial, algunas áreas se muestran correctamente, pero otras muestran caracteres distorsionados o ningún dato.
El renderizado parcial con áreas distorsionadas es consistente con un fallo del procesador gráfico o un fallo del cable de visualización / conector.
Un módulo gráfico completamente fallido generalmente produce una pantalla completamente en blanco o completamente distorsionada, no una corrupción selectiva.
La corrupción selectiva es más comúnmente un problema de cable o conector.
P3: Después de reemplazar el A20B-2900-0350, la pantalla funciona pero muestra una resolución incorrecta o el contenido de la pantalla está fuera de posición. ¿Qué salió mal?
La geometría o la resolución incorrecta de la pantalla después de un reemplazo del módulo indica una incompatibilidad de la revisión del módulo o una configuración de parámetros de la pantalla que debe ajustarse.
Confirme que el número de pieza del módulo de reemplazo y la revisión coincide con el original.
Algunos controladores FANUC requieren que se establezcan parámetros gráficos específicos para el tipo de pantalla y la resolución;comprobar que estos parámetros sobrevivieron al proceso de reemplazo y coinciden con el tipo de monitor instalado en la máquina.
P4: La máquina utiliza un controlador de la serie 16. ¿Se puede utilizar el A20B-2900-0350 de una máquina de la serie 15-B como reemplazo?
El A20B-2900-0350 sirve tanto a la serie 15-B (en la placa OPT1) como a la serie 16/18 (en la placa principal u OPT1).
Si el módulo de origen lleva el mismo número de pieza y la misma revisión que el instalado, es una coincidencia de hardware confirmada independientemente de la familia de controladores a la que se haya montado originalmente.
Confirmar las coincidencias de la posición de instalación y verificar la compatibilidad mediante el número de pieza, no la máquina de origen.
P5: ¿Cómo debe almacenarse un A20B-2900-0350 retirado como repuesto?
Conservar en envases antistáticos a temperatura ambiente estable, lejos de la humedad y la luz solar directa.
El módulo no contiene baterías y no contiene componentes críticos en el tiempo que se degraden en el almacenamiento pasivo. El manejo antiestático correcto y las condiciones de almacenamiento en seco son los principales requisitos.
Inspeccionar los contactos de los conectores del borde de la placa para detectar la oxidación antes de su instalación si el módulo ha estado almacenado durante varios años.
La ligera oxidación en los contactos dorados puede limpiarse con un limpiador de contacto apropiado antes de su instalación.
