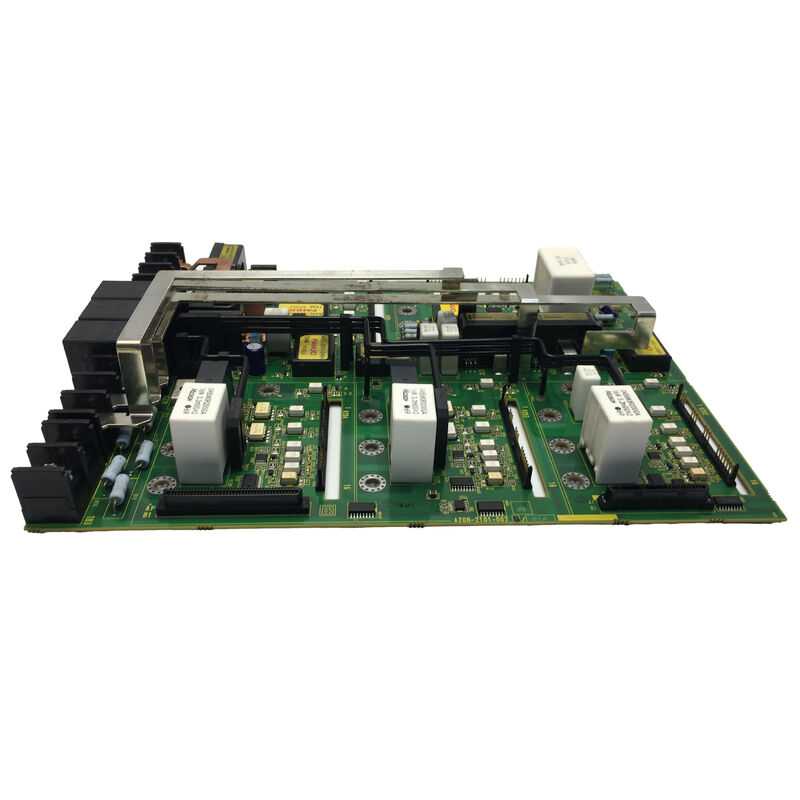

A20B-2101-0922 | Placa de circuito de servoaccionamiento FANUC serie A20B-2101: PCB de repuesto para servoamplificador CNC/robot

Serie A20B-2101 — Electrónica de servoaccionamiento

La serie A20B-2101 abarca las placas de circuito de accionamiento de husillo y servo de FANUC: las PCB de control y alimentación que forman el núcleo electrónico de los módulos de accionamiento de husillo y servoamplificador de FANUC. Esta serie cubre una variedad de tipos de placas que sirven diferentes clasificaciones de potencia de accionamiento, capacidades de corriente y generaciones de interfaz en todas las familias de productos de robots y CNC de FANUC.

Las placas de esta serie transportan señales de accionamiento de puerta, circuitos de detección de corriente, lógica de protección e interfaces de comunicación que traducen los comandos de posición y velocidad del CNC en salidas precisas de control del motor. Cuando un módulo de servoaccionamiento desarrolla una falla interna, las placas de circuito que contiene son la ruta de reemplazo: al instalar una placa FANUC original, el variador vuelve a su rendimiento especificado.

Información clave del producto

Placas de circuito en servoamplificadores: la capa de control

Un módulo servoamplificador FANUC contiene PCB en capas, cada una de las cuales maneja un nivel funcional específico:

Tablero de energía:Gestiona la conmutación de alto voltaje y alta corriente para la etapa de salida del variador: señales del variador de puerta a los dispositivos de conmutación IGBT, monitoreo del bus de CC y control de regeneración.

Tablero de control:Procesa los servocomandos del CNC (a través de la interfaz FSSB, Tipo A o Tipo B), ejecuta el bucle de control actual a velocidades de actualización de microsegundos, maneja la retroalimentación del motor desde el codificador y ejecuta la lógica de protección del servo.

Tablero de cableado:Proporciona la interfaz del conector físico entre los cables externos y la pila de PCB interna.

El A20B-2101-0922 cumple una de estas funciones dentro del módulo amplificador de husillo o servo FANUC correspondiente. Su sustitución restablece la función electrónica del variador a nivel de placa, evitando el coste de sustituir el módulo amplificador completo.

Fallas del servodrive que provocan el reemplazo de la placa

No todas las fallas del servovariador requieren un reemplazo completo del módulo amplificador. Algunos códigos de alarma y patrones de falla indican una falla a nivel de placa en lugar de una falla del dispositivo de alimentación:

• Códigos de alarma persistentes que no coinciden con fallas del motor o del cableado externo
• Corrija el motor y el cableado, pero el variador se niega a borrar las alarmas de preparación
• Pérdida de funciones específicas (comunicación de retroalimentación del codificador, interfaz de comunicación, control de corriente) con otras secciones del variador que permanecen funcionales
• Comportamiento del variador que cambió después de un transitorio de voltaje en el lado de suministro sin daños físicos evidentes

En estos casos, el reemplazo específico de la placa es la estrategia de reparación correcta. La placa de reemplazo A20B-2101-0922 restaura la función fallida sin reemplazar el hardware mecánico y de alimentación del módulo completo.

Escenarios de aplicación

Fallo interno del módulo servo:El servoamplificador de una máquina CNC se dispara con una alarma interna que no coincide con fallas en el cable del codificador, el motor o el cableado. El diagnóstico a nivel de placa identifica el A20B-2101-0922 como el componente fallido. El reemplazo de la placa restablece el funcionamiento normal del eje.

Reparación de servoaccionamiento de robot:El servoaccionamiento de un controlador de robot FANUC desarrolla una falla intermitente en una articulación del robot. El reemplazo A20B-2101-0922 resuelve el comportamiento intermitente y devuelve el robot a una operación de producción confiable.

Repuesto de taller del tablero de transmisión:Una instalación de producción mantiene un conjunto de placas de la serie A20B-2101 como repuestos de taller para una reparación rápida de servomódulos, lo que reduce el tiempo de respuesta de reparación del variador de días a horas.

Preguntas frecuentes

P1: ¿Cómo puedo determinar qué placa dentro del módulo amplificador ha fallado?

Aísle la falla leyendo el código de alarma específico del CNC o de la pantalla del variador. Los códigos de alarma del variador FANUC (alarmas SV y alarmas SP) están documentados en el manual de descripciones del servoamplificador. Algunas alarmas son específicas del tablero de control, otras del tablero de potencia. Los daños térmicos, las marcas de quemaduras o la decoloración de los componentes de una placa frente a otra también guían el diagnóstico. Si la pantalla LED de la unidad funciona, el patrón de alarma ayuda a limitar la falla a una placa específica en la pila.

P2: ¿El A20B-2101-0922 contiene datos de calibración específicos del motor?

Algunas placas de control de servoamplificador FANUC almacenan datos de identificación del motor o obtienen calibración en una memoria no volátil de la placa. Si la placa reemplazada contiene datos específicos del motor, los datos se deben volver a ingresar o descargar desde la copia de seguridad después de instalar el reemplazo. Consulte la documentación de mantenimiento del modelo de servoamplificador específico para confirmar si el A20B-2101-0922 lleva datos almacenados del motor antes de instalarlo.

P3: ¿Se utiliza el A20B-2101-0922 en sistemas de mecanizado CNC, controladores de robots o ambos?

La serie A20B-2101 se utiliza en líneas de productos CNC y de robots, ya que la arquitectura de servoaccionamiento de FANUC se comparte entre plataformas. La implementación específica de A20B-2101-0922 depende del sistema en el que está instalado. La posición de la placa en la lista de piezas de repuesto del sistema de destino confirma si sirve para un accionamiento de eje CNC, un accionamiento de husillo o un amplificador de articulación de robot.

P4: ¿Se puede enviar el A20B-2101-0922 para reparación en lugar de reemplazarlo?

La reparación es una opción rentable cuando la falla es una falla de un componente discreto (IC del controlador de compuerta IGBT fallido, capacitor dañado, fusible de protección quemado) que se puede identificar y resolver a nivel de componente. Por lo general, es mejor reemplazar las placas con daños generalizados por sobrecarga eléctrica que repararlas.

P5: ¿Qué precauciones de ESD se aplican al A20B-2101-0922?

El A20B-2101-0922 contiene circuitos integrados lógicos CMOS y semiconductores de controlador que son susceptibles a descargas electrostáticas. Manipular únicamente con una muñequera con conexión a tierra conectada a una superficie con conexión a tierra. Almacenar y transportar en embalajes antiestáticos. Al acceder al módulo servoamplificador, descárguese a tierra antes de tocar cualquier PCB. El variador debe estar completamente apagado y los capacitores del bus de CC completamente descargados antes de acceder a la placa interna; use un voltímetro de CC para confirmar que el voltaje del bus de CC esté por debajo de 50 V antes de abrir la carcasa del amplificador.
