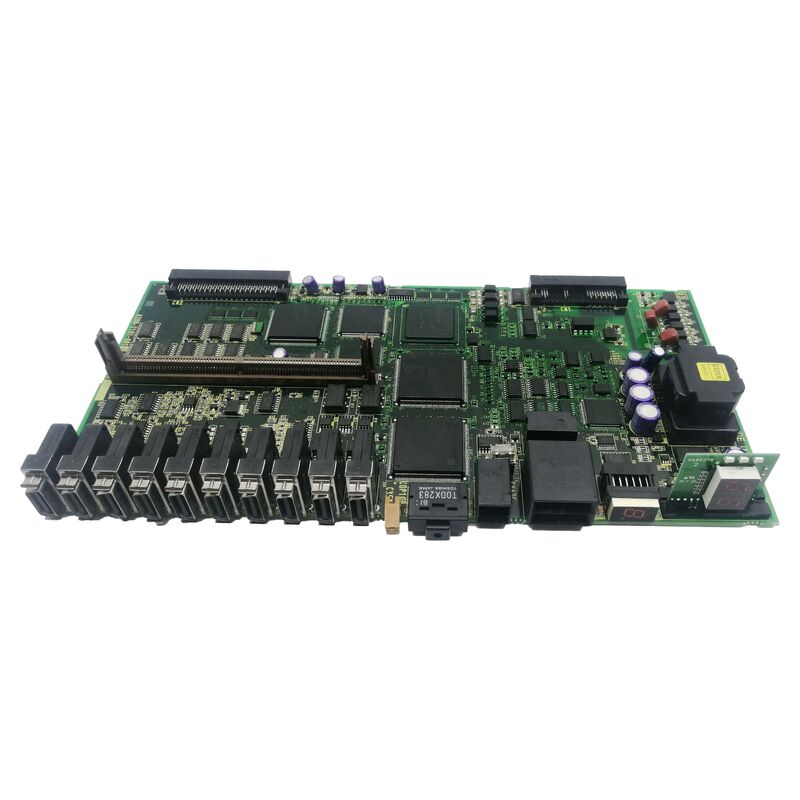

1PC FANUC utilizado A20B-2101-0681 A20B21010681 A2OB-21O1-O681

A20B-2101-0681 FANUC A20B-2101 Serie de la placa de suministro de energía Sistema de accionamiento CNC / Automatización industrial / Japón PCB original

Las placas de suministro de energía de la serie A20B-2101

La serie A20B-2101 abarca una amplia gama de placas de accionamiento y potencia para sistemas CNC y de automatización de FANUC.Las placas clasificadas como "placas de suministro de energía" cumplen la función crítica de proporcionar un suministro regulado de energía., tensiones de alimentación estables a los circuitos electrónicos dentro de los módulos de accionamiento y conjuntos de hardware CNC.

La gama de placas de alimentación de la serie A20B-2101 abarca varias aplicaciones funcionales conocidas:

Las placas de suministro de energía alfa-i PSM:The A20B-2101-0390 family (including /08A and other revisions) is confirmed as the "POWER SUPPLY BOARD W/NOISE FILTER" for the Alpha-i PSM (Power Supply Module) high-power series — providing the 7-segment LED status display and integrated noise filter for PSM unitsEste tablero bien documentado de la misma serie establece el contexto para otros tableros de alimentación A20B-2101.

Las placas de alimentación internas del módulo de accionamiento:otras placas de alimentación A20B-2101 alimentan el 5V interno, 15V, and 24V logic supply rails within servo and spindle amplifier modules — converting from the available DC bus or control supply voltage to the precise voltages needed by the module's logic and interface circuits.

Las placas de las series beta-i y αis:Las placas de alimentación para las unidades compactas Beta-i SVM1 y los módulos de la serie αis también aparecen dentro de la numeración A20B-2101, apoyando las necesidades de distribución de energía del sistema de accionamiento completo.

Información clave sobre el producto

La estabilidad de la fuente de alimentación por qué es importante para el sistema de accionamiento

En un gabinete de accionamiento CNC FANUC, la calidad y la estabilidad de los voltajes internos de la fuente de alimentación afectan directamente a la fiabilidad del sistema:

Estabilidad del suministro lógico:La electrónica de control del servoamplificador, los microprocesadores, los controladores de puertas, las interfaces de codificación requieren fuentes estables de 5V y 3.3V dentro de tolerancias ajustadas.Las ondas de voltaje o los transitorios en estos rieles causan errores lógicos, alarmas intermitentes o comportamiento errático del servo.

Fuente de alimentación del accionamiento de la puerta:Los circuitos de accionamiento de puertas IGBT requieren una fuente bipolar (normalmente +15V / 15V o +15V) para encender y apagar completamente el IGBT.Un suministro inadecuado de accionamiento de la puerta hace que el IGBT funcione en saturación parcial, aumentando la disipación de calor y, finalmente, llevando a la falla del IGBT.

Aislamiento de energía de control:Las placas de alimentación internas a menudo proporcionan aislamiento entre el lado del bus de alto voltaje y el lado lógico de bajo voltaje de la unidad.Este aislamiento protege la electrónica de control de transientes del lado del bus y proporciona una barrera galvánica segura.

Cuando la placa de alimentación A20B-2101-0681 falla,los rieles de alimentación internos del módulo de accionamiento están interrumpidos causando típicamente que el accionamiento falle en su auto-prueba de encendido o generando códigos de alarma de suministro de energía.

Escenarios de aplicación

Fallo de la fuente de alimentación del módulo de accionamiento:Un módulo de accionamiento FANUC falla en su secuencia de encendido. Los indicadores LED confirman que no hay energía lógica interna. La entrada de CA y el bus CC del sistema de accionamiento se confirman correctos.La placa de alimentación A20B-2101-0681 está identificada como la falla ?? la conversión interna de CC-CC ha falladoEl reemplazo restaura el suministro lógico del módulo y el funcionamiento normal.

Investigación de alarma de conducción intermitente:Un eje CNC desarrolla alarmas aleatorias que no pueden correlacionarse con eventos de movimiento o cableado externo.Las pruebas muestran que la alarma se correlaciona con la potencia de salida del A20B-2101-0681 entrar en estados transitorios breves bajo carga térmicaEl reemplazo resuelve el fallo intermitente.

Preguntas frecuentes

P1: ¿Cómo puedo identificar que el A20B-2101-0681 es el componente defectuoso cuando un módulo de accionamiento no tiene energía interna?

En primer lugar, confirme que las fuentes de alimentación externas del módulo son correctas. Verifique el voltaje de entrada de la red CA y el nivel del bus CC del PSM.Si se confirman los suministros externos y el módulo aún no muestra energía lógicaDentro del módulo, el A20B-2101-0681 se identifica leyendo su etiqueta de número de pieza.Compare con la lista de piezas de repuesto del módulo de accionamiento para confirmar que esta es la placa de alimentación para ese módulo específico.

P2: ¿Cuál es la diferencia entre una "placa de alimentación" y una "placa de alimentación" en la terminología de accionamiento de FANUC?

En el lenguaje del módulo de accionamiento de FANUC:placa de energía(o placa de cableado) lleva la salida del motor de alta corriente y las conexiones del bus de CC ¢ opera a plena tensión del bus con corrientes del motor.placa de suministro de energíaConvierte los voltajes a los niveles más bajos necesarios por la electrónica de control opera a niveles de voltaje lógico como salida, aunque su entrada puede ser desde el bus de CC.El A20B-2101-0681 es la placa de alimentación (convertidor de alimentación interna de bajo voltaje), no el tablero de energía de alta corriente.

P3: ¿Se utiliza el A20B-2101-0681 en módulos de servoamplificador, módulos de huso o módulos PSM?

La serie A20B-2101 abarca los tres tipos de accionamiento: servoamplificadores, amplificadores de husillo y módulos de alimentación (PSM).El tipo específico de módulo anfitrión de A20B-2101-0681 se confirma a partir de la etiqueta del número de pieza dentro del módulo instalado.- Referencia cruzada con la lista de piezas de repuesto del módulo host en el manual de mantenimiento de FANUC.

P4: ¿El reemplazo de A20B-2101-0681 afecta a los parámetros de la unidad almacenada o CNC?

No. Las placas de alimentación internas no almacenan los parámetros del sistema. La sustitución del A20B-2101-0681 no afecta a la configuración de los parámetros del servo o del eje del CNC.Después de instalar el dispositivo de repuesto y restablecer la potencia, la electrónica de control del módulo de accionamiento se reinicia utilizando los parámetros CNC existentes almacenados en la memoria principal del CNC.

P5: ¿Existen variantes de revisión de la A20B-2101-0681?

Muchas placas de la serie A20B-2101 llevan el sufijo de revisión como /01A, /02B indicando las iteraciones de actualización de hardware.Tenga en cuenta esto al obtener el reemplazoLas revisiones posteriores son generalmente compatibles con las anteriores en la misma ranura.la última revisión disponible es la opción de sustitución adecuada.
