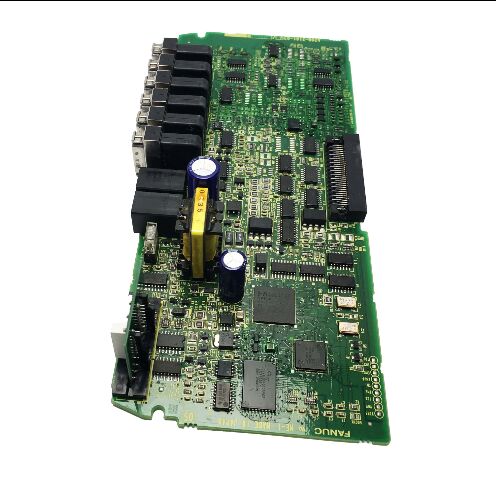

A20B-2101-0631 ∙ FANUC A20B-2101 Serie de la Junta de energía ∙ Sistema de accionamiento CNC PCB / A20B-2101-063x Familia / Automatización Industrial Repuesto
A20B-2101-063x Una familia de placas de transmisión de energía
El A20B-2101-0631 pertenece a un conjunto estrechamente relacionado de placas eléctricas dentro de la serie A20B-2101 ¢ el grupo 063x, que comprende A20B-2101-0630, 0631, 0632, y 0633.Estas placas se enumeran juntas como "FANUC power boards"," indicando que cumplen funciones paralelas dentro de la misma familia de accionamiento o cubren variantes progresivas de la misma aplicación de la placa de potencia.
Dentro de la serie A20B-2101 en general, las placas de alimentación aparecen en varios contextos de accionamiento y fuente de alimentación:
con una capacidad de transmisión superior a 100 WIncluidas las placas para unidades Beta-i SVM1 (como A20B-2101-0090 y 0091 para las variantes 4A y 20A) y las placas de alimentación de la serie Alpha-i más grandes para módulos de un solo eje de mayor corriente.
Las placas de los módulos de alimentación:Incluyendo la familia A20B-2101-0390 (placas de alta potencia Alpha-i PSM con pantalla LED de 7 segmentos) que proporcionan la fuente de alimentación del bus de CC para todo el gabinete de servoacción.
Las placas de potencia del robot servo:Incluidas las placas de potencia de servoacción de 6 ejes (A20B-2101-0221, A20B-2101-0511) para conjuntos de accionamiento conjuntos de robots FANUC.
El A20B-2101-0631 funciona en este contexto de la placa de alimentación proporcionando la función de capa de alimentación para el módulo de accionamiento o amplificador específico en el que está instalado.
Información clave sobre el producto
| Parámetro | Valor |
|---|
| Número de la parte | A20B-2101-0631 Las condiciones de los servicios de seguridad |
| Serie | A20B-2101 Las condiciones de los productos |
| Tipo de producto | Placa de energía (PCB) |
| Familiar | A20B-2101-063x: el número de personas que pueden participar en el proyecto. |
| Aplicación | Sistemas de accionamiento CNC de FANUC |
Placas de alimentación en la arquitectura del módulo de accionamiento
En los módulos de servo y amplificador de husillo de FANUC, las placas de potencia realizan las funciones de la capa de alta corriente que las placas de control no pueden:
Interfaz de bus de corriente continua:Las placas de alimentación llevan los conductores de cobre pesados y los conectores de alta corriente que conectan el módulo al bus de CC.El potencial del bus de 200 ′′ 300VDC y las corrientes de pico que fluyen durante la aceleración del motor hacen que este hardware sea fundamentalmente diferente de las señales de nivel lógico de la placa de control.
Interfaz de la etapa de salida del motor:Las placas de alimentación dirigen la salida trifásica desde la etapa de conmutación IGBT a los conectores del cable del motor, llevando la corriente nominal completa del motor.
Detección de corriente:Los sensores de efecto Hall o los shunts resistivos en la placa de potencia miden las corrientes de fase del motor en tiempo real.
Gestión térmica:Las placas de alimentación están físicamente más cerca del disipador de calor IGBT que las placas de control, y su disposición debe adaptarse a los requisitos de interfaz térmica de la disipación de energía en la unidad.
Escenarios de aplicación
Fallo de la placa de alimentación del accionador:Un módulo de accionamiento FANUC desarrolla alarmas de sobrecorriente o de protección de hardware. La placa de control está confirmada intacta. La placa de alimentación A20B-2101-0631 se identifica como el fallo.Reemplazo restaura la función de salida de potencia del accionamiento.
Repuesto de mantenimiento de la unidad:Una instalación de producción mantiene el A20B-2101-0631 como un repuesto de la placa de energía local para permitir una reparación rápida del accionamiento.
Preguntas frecuentes
P1: ¿Qué módulos de accionamiento específicos utilizan A20B-2101-0631?
El A20B-2101-0631 está en el grupo 063x de las placas de potencia A20B-2101. El módulo de accionamiento específico que lo utiliza se identifica a partir de la etiqueta de la placa dentro del módulo aplicable.Para confirmar el papel funcional exacto de la placa, hacer una referencia cruzada del número de pieza con la lista de piezas de repuesto del manual de mantenimiento de FANUC para el módulo de accionamiento instalado..
P2: ¿Son intercambiables el A20B-2101-0630, el 0631, el 0632, y el 0633 entre sí?
Las placas 063x de la serie A20B-2101 son probablemente variantes dentro de la misma familia de accionamiento ̇ posiblemente diferentes calificaciones de corriente o configuraciones de interfaz.Los proveedores de piezas de repuesto los enumeran juntos como una familia.Confirme qué variante específica (0630, 0631, 0632, o 0633) está instalada desde la etiqueta del tablero antes de ordenar un reemplazo.
P3: ¿Qué precauciones de seguridad se aplican antes de acceder a la A20B-2101-0631?
Las placas de alimentación funcionan a niveles de voltaje del bus de CC dentro de los módulos de accionamiento.Seguir el procedimiento de espera de descarga del manual de mantenimiento de FANUC para el módulo aplicable, y comprobar con un voltímetro de corriente continua calibrado antes de manipular las placas internas.
P4: ¿La sustitución de la A20B-2101-0631 afecta a los parámetros del accionamiento?
No. Los parámetros de la unidad se almacenan en la memoria principal de parámetros del CNC, no en la placa de alimentación.Después de instalar el dispositivo de repuesto y restablecer la potencia, el CNC aplica los parámetros existentes a la unidad a través de su interfaz de servocomunicación.
P5: ¿Se puede reparar el A20B-2101-0631 a nivel de componentes?
La reparación a nivel de componentes de las placas de alimentación de la serie A20B-2101 es ofrecida por centros de servicio especializados de FANUC.y dispositivos de protecciónPara las máquinas críticas para la producción, el reemplazo directo de placas es típicamente más rápido que la reparación.
