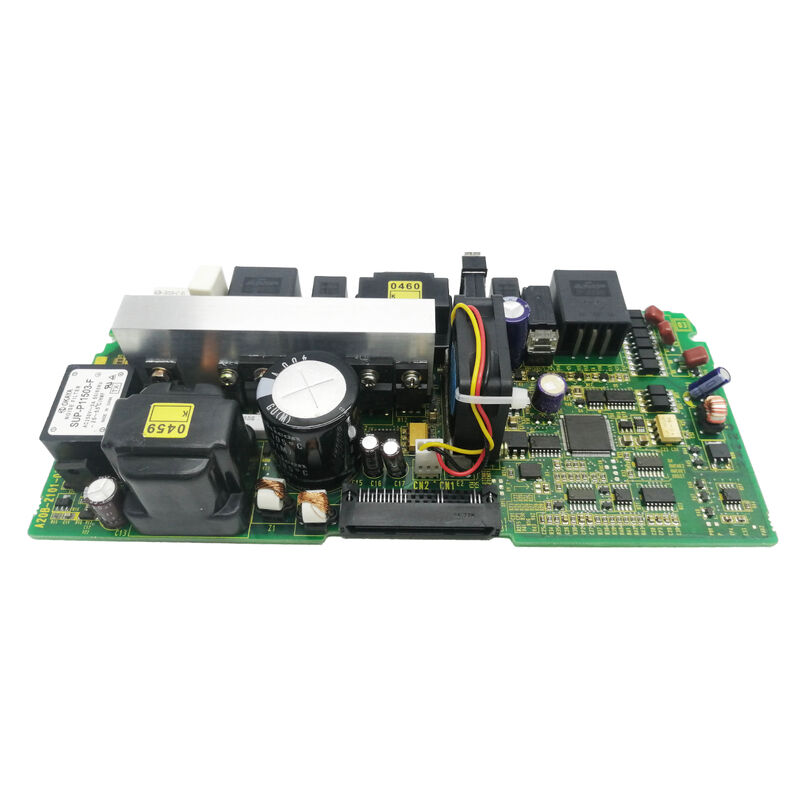

1 PC Fanuc utilizado A20B-2101-0390 placa de PCB A20B21010390 A2OB-21O1-O39O

A20B-2101-0390∙ FANUC Alfa de la serie I de PCB de fuente de alimentación LED de 7 segmentos / filtro de ruido a bordo / placa PSM de circuito impreso

Módulo de alimentación Alfa I

El A20B-2101-0390 es la placa de suministro de energía de circuito impreso para el sistema de accionamiento de la serie Alpha I de FANUC.el módulo de suministro de energía (PSM) sirve como unidad central de conversión de energía para todo el sistema de accionamiento, incluidos los amplificadores de servo y huso conectados a él en el bus compartido de CC.

El PCB A20B-2101-0390 es el tablero de control y seguimiento dentro del MPS, que gestiona:

Control de rectificación:El PSM convierte la energía de la red AC entrante de tres fases en un voltaje regulado del bus CC. El PCB de alimentación controla este proceso de rectificación y monitorea el bus CC para el nivel de voltaje correcto.

Manejo de energía regenerativa:Cuando los ejes de servo o huso disminuyen su velocidad, generan energía regenerativa.El PSM gestiona esta energía, ya sea devolviéndola a la red de CA (en configuraciones de PSM regenerativas) o disipándola a través de una resistencia regenerativaEl A20B-2101-0390 controla el cambio regenerativo.

Control del bus de corriente continua:El circuito impreso de alimentación supervisa el voltaje del bus de CC en tiempo real, detectando condiciones de sobrevolución y subvolución y activando apagones protectores antes de que se dañe la electrónica de potencia.

Muestra de estado:The 7-segment LED display on A20B-2101-0390 shows the PSM's operating status and alarm codes — providing direct visual indication of the power supply module's condition without requiring a CNC connection for basic diagnostics.

Especificaciones clave

Filtro de ruido a bordo

La especificación del "filtro de ruido a bordo" identifica el filtro EMI (interferencia electromagnética) integrado en el A20B-2101-0390. Switching power electronics generate significant high-frequency electrical noise — both conducted noise that travels back onto the mains supply and radiated noise that affects nearby sensitive circuits.

El filtro de ruido integrado en el A20B-2101-0390:

Sumición del IME:Ferrite inductors and capacitors on the power supply PCB attenuate high-frequency switching noise before it reaches the mains conductors — reducing interference with other equipment on the same power supply.

Conformidad:On-board filtering is part of FANUC's drive design for CE marking and other EMC compliance requirements — ensuring the drive system meets the radiated and conducted emission limits specified for industrial machinery.

Escenarios de aplicación

Falta de circuito impreso de la fuente de alimentación PSM:Un sistema de accionamiento FANUC Alpha I desarrolla alarmas a nivel PSM el bus de CC no puede establecerse o el sistema se activa inmediatamente al encender.el PCB de alimentación A20B-2101-0390 se identifica como el defectoEl reemplazo restaura el establecimiento del bus de CC y el funcionamiento normal de la unidad.

Mantenimiento del sistema de conducción Alfa I:El sistema de accionamiento Alpha I de una planta de producción se somete a un mantenimiento integral y planificado.El A20B-2101-0390 se sustituye como parte de la renovación de la electrónica del PSM para garantizar el funcionamiento continuo y fiable de la fuente de alimentación..

Preguntas frecuentes

P1: ¿Cuál es el papel del PCB de alimentación PSM en el sistema de accionamiento Alpha I?

En la arquitectura Alpha I de FANUC, el PSM es la unidad central de conversión de energía ¢ rectifica la energía de la red de CA de tres fases al bus de CC que todos los amplificadores de servo y huso conectados utilizan.El A20B-2101-0390 es el PCB de control dentro del PSMSin un PSM funcional, ningún servo o accionamiento de husillo en el sistema puede funcionar.

P2: ¿Qué indican los códigos LED de 7 segmentos en A20B-2101-0390?

La pantalla de 7 segmentos muestra dos tipos de información: los códigos de estado durante el funcionamiento normal (que confirman que el PSM está activo y que el bus de CC está listo) y los códigos de alarma durante las condiciones de falla.Los códigos de alarma son numéricos ¢ cada número corresponde a un tipo de falla específico documentado en el manual de mantenimiento del servoamplificador FANUC Alpha I.La lectura del código mostrado es el punto de partida para cualquier diagnóstico de fallas del PSM.

P3: ¿Qué precauciones de seguridad se requieren antes de reemplazar el A20B-2101-0390?

El PSM contiene grandes condensadores de filtro que almacenan energía CC de alto voltaje (generalmente 300 ¢ 600V DC bus) después de que se retira la energía de la red eléctrica.Apague y bloquee el suministro de la redVerifique que el voltaje del bus de corriente continua esté por debajo de 30 V con un voltímetro calibrado antes de manipular las placas internas.

P4: ¿El reemplazo del A20B-2101-0390 requiere una reconfiguración del sistema de accionamiento?

El PCB de fuente de alimentación PSM no contiene almacenamiento de parámetros configurables por el usuario todos los parámetros del servo y del huso residen en la memoria de parámetros del CNC.Después de instalar el A20B-2101-0390 de repuesto y restablecer la red eléctricaVerifique que la pantalla de 7 segmentos muestre el estado de preparación correcto antes de activar el CNC y probar el servo y los accionamientos del eje.

P5: ¿Qué distingue a los PSM de la serie Alpha I (A20B-2101-0390) de los PSM anteriores de la serie Alpha?

La designación "Alpha I" indica la generación de la serie i del sistema de accionamiento Alpha de FANUC ∙ una evolución de la anterior serie Alpha con un rendimiento mejorado, una mayor integración,y protocolos de comunicación actualizados. The Alpha I PSM uses a printed circuit power supply board (A20B-2101-0390) with integrated noise filtering and 7-segment LED diagnostics — features that reflect the Alpha I generation's design improvements over earlier PSM hardware.
