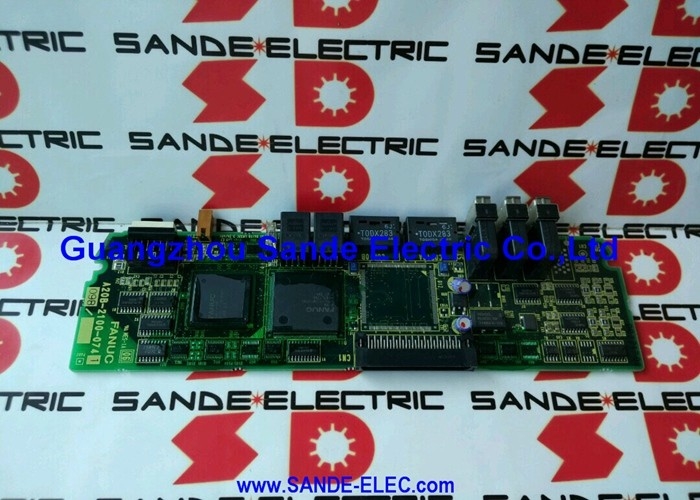

1 PC Usado Fanuc A20B-2101-0350 placa de PCB en buen estado A20B21010350 A2OB-21O1-O35O

A20B-2101-0350 | PCB de control de husillo FANUC Alpha iSP: A06B-6141 / Tipo A / Unidad de husillo serie 6141

A06B-6141: amplificador de husillo Alpha iSP

El A20B-2101-0350 es la PCB de control tipo A montada dentro del amplificador de husillo de la serie FANUC A06B-6141 Alpha iSP (i Spindle). El A06B-6141 es el amplificador de husillo integrado Alpha i-series de FANUC que combina las funciones de rectificador, frenado regenerativo e inversor de husillo en una unidad compacta.

La PCB de control (A20B-2101-0350) es la capa de inteligencia del variador. Ejecuta:

Control de velocidad del husillo:Recibir comandos de velocidad del CNC a través de la interfaz del husillo en serie y calcular la frecuencia y el voltaje de salida del inversor requeridos para lograr la velocidad del husillo ordenada.

Control de orientación:Gestión de la función de orientación del husillo: detener el husillo en una posición angular precisa para el cambio de herramienta, sincronización de roscado rígido y contorneado del eje Cs.

Comunicación en serie:Gestionar la comunicación entre el CNC y el accionamiento del husillo a través del protocolo de husillo serie FANUC: transmitir datos de estado (velocidad, carga, fallo) al CNC y recibir comandos (referencia de velocidad, modo, habilitación).

Funciones de protección:Monitoreo de la temperatura del variador, sobrecorriente, sobretensión y integridad de la retroalimentación del codificador, generando los códigos de alarma apropiados en la pantalla del variador cuando se detecta una condición de falla.

Especificaciones clave

Funciones del conector

El A20B-2101-0350 lleva varios conectores definidos que interactúan con el resto del sistema de transmisión:

CXA2A/CXA2B:Conectores de comunicación del husillo en serie: conectan la unidad del husillo a la interfaz del husillo en serie del CNC. Estos transportan el comando bidireccional y los datos de retroalimentación entre el CNC y el variador.

JA7A / JA7B:Conectores de retroalimentación del codificador de posición del motor del husillo: reciben los datos de velocidad y posición del motor desde el codificador montado en el motor del husillo.

JYA2 / JYA3:Conectores de retroalimentación adicionales: generalmente para señales de codificador de posición o sensor de orientación utilizadas en funciones de orientación del husillo y del eje Cs.

JX4/JY1:Conectores de interfaz para señales adicionales, incluido el amplificador de husillo listo, salida de alarma o señales de E/S de la máquina.

Escenarios de aplicación

A06B-6141 alarma de accionamiento del husillo - fallo de la PCB de control:Un amplificador de husillo FANUC Alpha iSP desarrolla una alarma de nivel de control (no un fallo de alimentación). Se verifica que el motor del husillo y la etapa de potencia estén en buen estado. La PCB de control A20B-2101-0350 se identifica como la falla. El reemplazo restaura la función de accionamiento del husillo.

Fallo de orientación del husillo:Un centro de mecanizado CNC desarrolla fallas de orientación del husillo: el husillo no se detiene en la posición correcta para el cambio de herramienta. Después de verificar el sensor de orientación y el codificador, se identifica el A20B-2101-0350 como la falla de control.

Preguntas frecuentes

P1: ¿Cómo puedo confirmar que A20B-2101-0350 es la PCB de control correcta para mi unidad de husillo?

Identifique el número de modelo del amplificador de husillo en la placa de identificación del variador; si dice A06B-6141, entonces A20B-2101-0350 es la PCB de control Tipo A correcta. También verifique la designación "Tipo A" de la etiqueta de la placa instalada. La "Serie 6141" en la descripción del producto se alinea directamente con el amplificador de husillo A06B-6141.

P2: ¿Qué es el "Tipo A" en el contexto del tablero de control del husillo A06B-6141?

Los amplificadores de husillo FANUC pueden utilizar diferentes configuraciones de PCB de control; las designaciones Tipo A y Tipo B distinguen estas variantes. El tipo A es la configuración del tablero de control estándar para el A06B-6141. Instalar el tipo incorrecto (Tipo B en una posición Tipo A) provocará fallas de comunicación o errores de control. Confirme siempre el tipo en la etiqueta de la placa instalada antes de realizar el pedido.

P3: ¿Qué alarmas del husillo indican específicamente una falla A20B-2101-0350?

Las fallas de la PCB de control generalmente producen alarmas en el grupo de comunicación en serie del husillo o códigos de falla a nivel de control, como la alarma 9 (error de comunicación en serie), la alarma 24 (error de control del motor) o la alarma 73 (falla de la tarjeta de control), como se muestra en el LED del variador. Las alarmas de la etapa de potencia (sobrecorriente, sobretensión) generalmente apuntan a la PCB de potencia o a los IGBT en lugar del tablero de control.

P4: ¿Reemplazar A20B-2101-0350 requiere volver a ingresar los parámetros del husillo?

Los parámetros del husillo residen en la memoria de parámetros del husillo del CNC, no en la PCB de control del variador. Después de instalar el A20B-2101-0350 de repuesto, el CNC vuelve a descargar los parámetros del husillo al variador a través de la interfaz serie del husillo durante la secuencia de inicialización de encendido. Verifique el funcionamiento normal del husillo en todo el rango de velocidades antes de regresar a la producción.

P5: ¿Qué precauciones de seguridad y ESD se aplican al reemplazar A20B-2101-0350?

Apague completamente el CNC y el accionamiento del husillo. Verifique que los condensadores del bus de CC del variador estén completamente descargados usando un voltímetro de CC calibrado antes de abrir el gabinete del variador; el voltaje del bus de CC puede exceder los 600 V y persiste después de desconectar la alimentación principal. Maneje A20B-2101-0350 con una muñequera antiestática con conexión a tierra sobre una superficie segura contra ESD.
