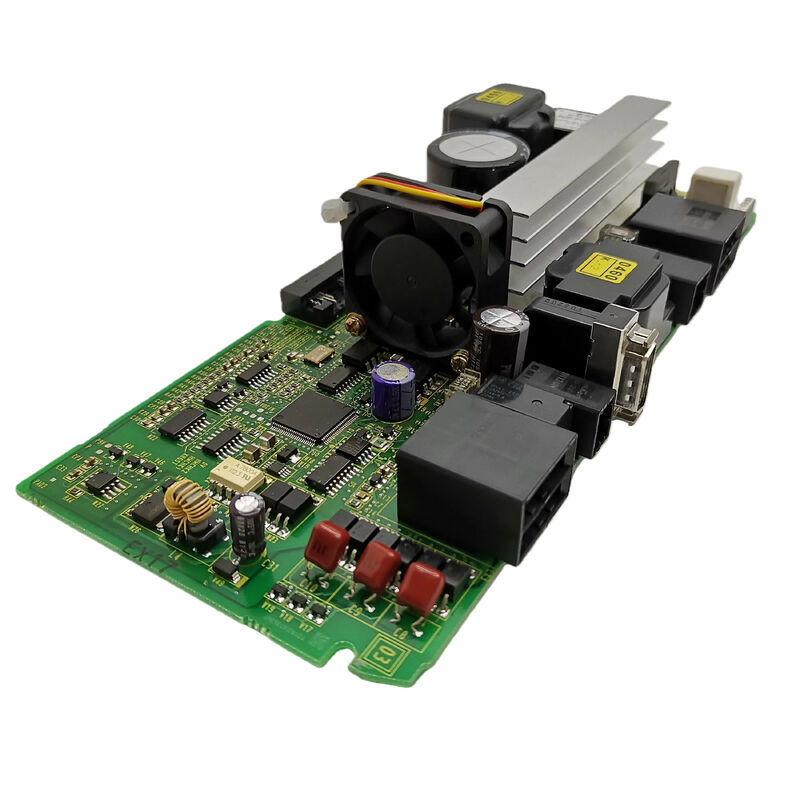

A20B-2101-0091 | PCB de alimentación FANUC Beta-i SVM1-20i: FSSB y enlace de E/S / A06B-6130-H002 / A06B-6132-H002

Dos variantes de interfaz, una placa de alimentación

El servovariador FANUC Beta-i SVM1-20i está disponible en dos configuraciones de interfaz de comunicación. La elección depende del protocolo de comunicación CNC que utilice la máquina herramienta:

Interfaz FSSB (A06B-6130-H002):Utiliza el bus serie servo de fibra óptica de FANUC para la comunicación del eje, lo que proporciona inmunidad total a las interferencias electromagnéticas del entorno del gabinete del variador. Tablero de control: A20B-2101-0050.

Interfaz de enlace de E/S (A06B-6132-H002):Utiliza el bus serie I/O Link de FANUC para la comunicación del eje, direccionando el servoeje como un nodo I/O Link. Tablero de control: A20B-8101-0200.

Ambas variantes utilizan elA20B-2101-0091 como placa de alimentación. La etapa de salida del motor de alta corriente, las conexiones del bus de CC y el hardware IGBT son idénticos entre las dos versiones de interfaz: solo cambia el tablero de control.

Información clave del producto

Tablero de energía versus tablero de control: división del trabajo

Dentro del módulo Beta-i SVM1-20i, dos PCB activas realizan diferentes funciones:

A20B-2101-0091 (PCB de alimentación):Lleva todo el hardware de alta corriente: terminales de entrada del bus de CC, conexiones de salida del motor trifásico y circuitos de sensores de corriente. Opera a niveles de tensión de bus en servicio normal.

Tablero de control (A20B-2101-0050 para FSSB, A20B-8101-0200 para enlace de E/S):Procesa comunicación digital, ejecuta algoritmos de control actuales, procesa retroalimentación del codificador y genera comandos de puerta IGBT. Opera a niveles de voltaje lógicos.

Un A20B-2101-0091 fallido generalmente se manifiesta como alarmas relacionadas con la salida (sobrecorriente bajo carga, disparos de protección del hardware del variador) en lugar de fallas de comunicación. Distinguir estos síntomas guía el reemplazo específico de esta placa.

Escenarios de aplicación

Fallo de alimentación de la unidad SVM1-20i FSSB:Un Beta-i SVM1-20i (A06B-6130-H002) desarrolla una alarma de sobrecorriente bajo carga normal. El tablero de control prueba correctamente. La placa de alimentación A20B-2101-0091 se identifica como la falla. El reemplazo restaura la salida normal de la unidad.

Servicio de variante de enlace de E/S:Una máquina que utiliza I/O Link SVM1-20i (A06B-6132-H002) requiere una placa de alimentación. El A20B-2101-0091 es común para ambas variantes de interfaz: un repuesto cubre cualquiera de las configuraciones.

Preguntas frecuentes

P1: ¿Puede A20B-2101-0091 reemplazar a A20B-2101-0090 (usado en SVM1-4i)?

No. El A20B-2101-0090 sirve para el SVM1-4i (pico de 4A), mientras que el A20B-2101-0091 sirve para el SVM1-20i (pico de 20A). El hardware que transporta corriente dentro de cada placa se adapta a su clasificación específica. No son intercambiables aunque parezcan similares.

P2: ¿Qué procedimiento de seguridad se aplica antes de acceder a A20B-2101-0091?

El módulo SVM1-20i retiene el voltaje del bus de CC después de retirar la alimentación de CA. Espere a que el LED indicador de carga se apague y verifique con un voltímetro de CC calibrado antes de abrir el módulo. Utilice una muñequera con protección ESD cuando manipule la placa.

P3: ¿Reemplazar A20B-2101-0091 requiere el reingreso de parámetros del servo?

No. Los parámetros del servo se almacenan en la memoria principal del CNC, no en la PCB del controlador. Tras colocar el recambio, el CNC restablece la comunicación y aplica los parámetros existentes de forma automática.

P4: ¿Qué síntomas indican una falla del A20B-2101-0091 versus una falla del tablero de control?

Fallo en el tablero de potencia: alarmas de sobrecorriente correlacionadas con la carga, fases asimétricas del motor, disparos de protección de hardware en condiciones de funcionamiento. Fallo del tablero de control: errores de comunicación del enlace FSSB/I/O, la unidad no logra alcanzar el estado listo, comportamiento errático durante la inicialización. Las alarmas relacionadas con la carga apuntan primero al tablero de alimentación.
