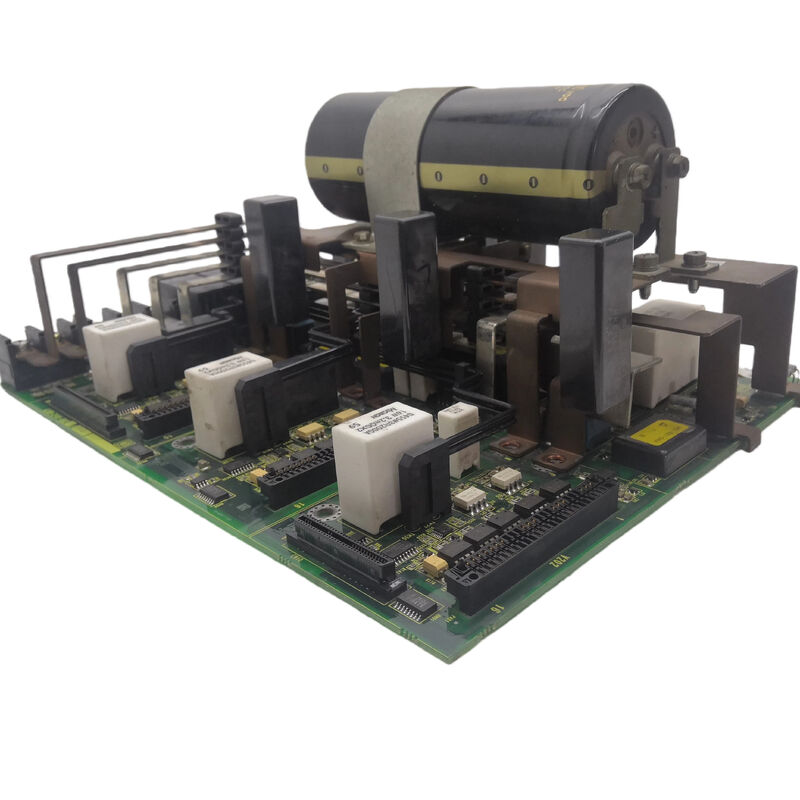

A20B-2101-0025∙ FANUC Beta iSVSP3-40/40/40-15i PCB de potencia de tres ejes A06B-6134-H303 / 3×40A Servo + 15kW Eje / Tarjeta de cableado de energía
Tres servoejes y un husillo en una sola unidad
El A20B-2101-0025 sirve a la variante más capaz dentro de la serie FANUC A06B-6134 Beta SVSP: la configuración de triple eje.Cuando el doble eje A06B-6134-H203 cubra tornos de dos ejes y centros de mecanizado simples, el A06B-6134-H303 (H303#A o H303#C) añade un tercer servo canal permitiendo configuraciones de centros de mecanizado de 3 ejes dentro del mismo formato de unidad integrada.
La designación SVSPM1-40/40/40-15i desglosa la capacidad:
- 40/40/40: ¿Qué quieres decir?Tres canales de servoeje, cada uno con una potencia máxima de 40 A
- 15i:Amplificador de eje integrado de 15 kW
- SVSPM1:Módulo integrado único (en lugar de PSM + SVM + SPM separados)
En comparación con el A20B-2101-0022 de doble eje,el triple eje A20B-2101-0025 proporciona el servo canal adicional de 40A necesario para un tercer servo eje del motor que permite un centro de mecanizado vertical CNC compacto de 3 ejes dentro de una unidad de accionamiento integrada.
Información clave sobre el producto
| Parámetro |
Valor |
| Tipo de tablero |
Tarjeta de cableado de energía |
| Configuración |
El eje triplo + el husillo de 15 kW |
| Servicio de canales |
Pico de 3 × 40 A |
| El eje |
15 kW |
| Compatible |
La información que se proporciona en el apartado 1 se incluirá en el anexo I del presente Reglamento. |
| Serie |
A20B-2101 Las condiciones de los productos |
iSVSP3 vs iSVSP2 ¿Por qué el tercer eje cambia la tabla de potencia
La unidad de doble eje (A20B-2101-0022 para H203) y la unidad de triple eje (A20B-2101-0025 para H303) utilizan diferentes placas de potencia porque las escalas físicas de hardware con el eje cuentan:
- Tres etapas de salida de servo requieren más área de PCB para conductores de salida, conectores y sensores de corriente
- La carga del bus de CC de tres ejes servo más un husillo es mayor que de dos ejes más un husillo
- El diseño de la placa de alimentación debe acomodar los dispositivos IGBT adicionales, sus conexiones de disipadores de calor y su cableado de accionamiento de la puerta.
Estas diferencias hacen que el A20B-2101-0025 sea físicamente distinto del A20B-2101-0022
Escenarios de aplicación
Error de la placa de alimentación βiSVSP3:Un centro de mecanizado CNC de 3 ejes con una unidad A06B-6134-H303#A SVSP3 desarrolla alarmas de protección de hardware que afectan simultáneamente a los tres ejes de servo y al husillo.La placa de alimentación A20B-2101-0025 se identifica como el falloEl reemplazo de la placa restaura los cuatro canales.
Reparación de unidades del centro de mecanizado compacto:Un pequeño centro de mecanizado vertical CNC que utilice el SVSP3 de tres ejes como sistema de accionamiento completo requiere el reemplazo de la placa de potencia.El A20B-2101-0025 proporciona la única opción de reparación disponible a nivel de tabla para esta unidad específica.
Preguntas frecuentes
P1: ¿Se utiliza el A20B-2101-0025 tanto en las variantes H303#A como en las variantes H303#C del A06B-6134?
El A06B-6134-H303 existe en las variantes #A (interfaz estándar) y #C (interfaz tipo C).La placa de alimentación A20B-2101-0025 proporciona la etapa de salida de alta corriente una función independiente del tipo de interfaz de comunicaciónSi ambas variantes comparten la misma placa de alimentación depende de si existen diferencias de conector o hardware entre ellas.
P2: ¿Qué servomotores pueden ser accionados por los canales 40A de la A20B-2101-0025?
El pico de 40A por canal admite servomotores FANUC Beta con capacidad para pico de hasta 40A, que cubren motores de clase bi22 a bi40 y modelos de la serie biS comparables.Esto es significativamente superior a los canales 13A de la variante H203 de doble eje, permitiendo servomotores más grandes para las cargas de eje más exigentes del centro de mecanizado de 3 ejes.
P3: ¿Puede el A20B-2101-0025 sustituir al A20B-2101-0022 en una unidad de doble eje?
No. La placa de alimentación de tres ejes (A20B-2101-0025) tiene una disposición física y una configuración de conectores diferentes de la placa de doble eje (A20B-2101-0022).Se sirven con diferentes números de orden de módulos (H303 vs. H203) y no pueden intercambiarse..
P4: ¿Cuáles son los requisitos de seguridad de descarga para el A06B-6134-H303 antes de acceder al A20B-2101-0025?
La unidad SVSP3 tiene un banco de condensadores interno más grande que la unidad H203 de doble eje, debido al servo canal adicional y una mayor potencia combinada.Permitir el tiempo de espera de descarga completa según el manual de mantenimiento de FANUC antes de acceder a las placas internasVerifique la descarga con un voltímetro de corriente continua calibrado además de observar cualquier indicador de carga LED.
P5: ¿La sustitución de A20B-2101-0025 afecta a algún parámetro CNC?
No, todos los parámetros del servo y del eje residen en la memoria de parámetros principal del CNC.Después de instalar el A20B-2101-0025 de repuesto y restablecer la energía, el CNC aplica los parámetros existentes a los tres servo canales y al husillo automáticamente.
