El módulo A20B-2101-0012 de Fanuc es el módulo A20B21010012 A2OB-21O1-OO12.

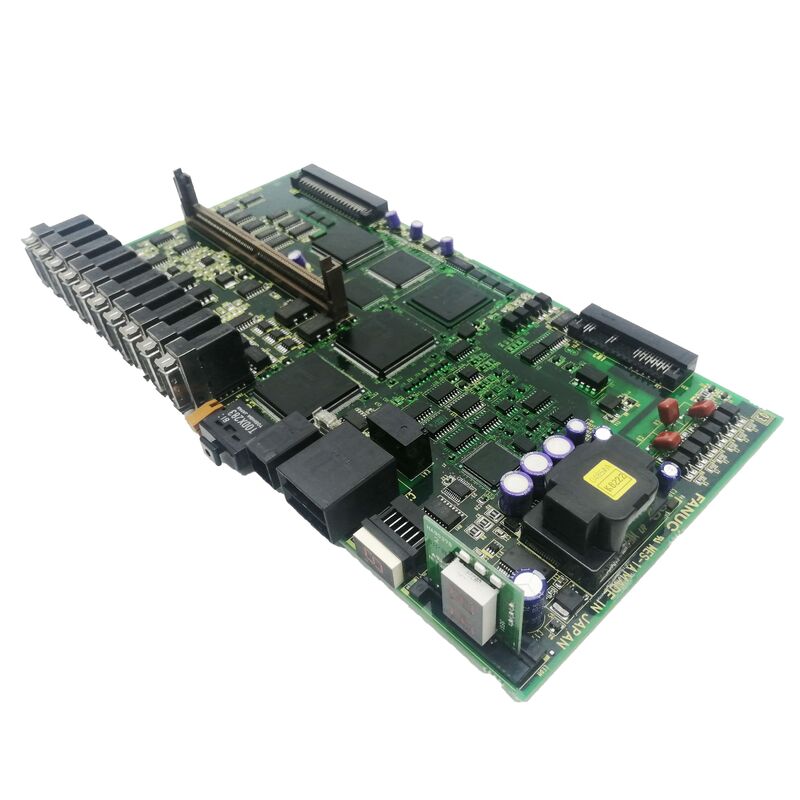

A20B-2101-0012 FANUC Beta βiSVPM2 Servo/Spindle Drive Board Serie A06B-6134 / Doble eje + 15kW SVSP / 0i-MC y 18/21i-B CNC

A06B-6134 Una unidad, tres funciones de accionamiento

La unidad Beta SVSP (Servo/Spindle Power) de la serie FANUC A06B-6134 es una unidad integrada diseñada para máquinas herramienta CNC más pequeñas donde el espacio y la eficiencia de costos son importantes.Tres funciones que de otro modo ocuparían tres módulos separados se combinan en una sola carcasa:

Fuente de alimentación integrada del bus de CC:La unidad incluye su propia etapa de conversión de potencia no se necesita un PSM externo (Módulo de alimentación).La red de corriente alterna se conecta directamente a la unidad y el rectificador interno genera el bus CC para las etapas de salida de servo y husillo.

Se aplican las siguientes características:Dos ejes de servo (X y Z en un torno CNC, o X y Y en un centro de mecanizado pequeño) son accionados desde la misma unidad.

Control del eje de 15 kW:Un tercer canal impulsa el motor de husillo. La unidad está calificada para motores de husillo hasta la clase biLP15 (15kW).

El A20B-2101-0012 es la placa de accionamiento de servo/huso dentro de esta unidad integrada, uno de los PCB clave confirmados como parte del conjunto A06B-6134-H203#A junto con la placa de potencia A20B-2101-002x.

Información clave sobre el producto

Contexto de la máquina herramienta donde se encuentra esta unidad

El SVSP A06B-6134 se encuentra típicamente en "máquinas-herramientas CNC menos exigentes" centros de mecanizado CNC compactos, tornos CNC pequeños,y máquinas de entrenamiento en las que el hardware completo del gabinete Alpha-i (PSM + SVM + SPM separados) sería físicamente y económicamente desproporcionado.

Esta unidad "normalmente se lanza con controles 18/21i-B tardíos o más que probable con el popular sistema de control 0i-MC como una alternativa más barata" a las configuraciones de gama alta.

• Un centro de mecanizado CNC compacto con tres ejes utiliza dos de los servo canales para X y Y; Z se maneja por separado o mediante una unidad dedicada.
• Un torno CNC utiliza los dos canales para X (deslizamiento transversal) y Z (carruaje), con el canal del huso impulsando el huso giratorio principal.

La placa de transmisión A20B-2101-0012 dentro de esta unidad gestiona el servo y el cambio del eje para estos canales.

Escenarios de aplicación

Fallo de la placa de accionamiento SVSP:Un centro de mecanizado CNC compacto con una unidad SVSP A06B-6134-H203#A desarrolla una alarma de servo o huso.El reemplazo a nivel de la placa restablece la función de accionamiento completa.

Mantenimiento de la integración CNC:Un taller de servicio que repara un centro de mecanizado CNC 0i-MC reemplaza el A20B-2101-0012 como parte de una reparación integral de la unidad SVSP.

Preguntas frecuentes

P1: ¿El A20B-2101-0012 es la placa de energía (A20B-2101-002x) o una placa separada en el A06B-6134-H203?

"Contiene A20B-2101-002x y A20B-2101-0012" en el A06B-6134-H203#A.Las dos placas tienen funciones distintas A20B-2101-002x (descrito como A20B-2101-0022 en otros lugares) es el tablero de cableado de energía que lleva caminos de alta corriente; A20B-2101-0012 es la placa de accionamiento servo/huso que proporciona la lógica de control. Ambos están presentes en la misma unidad SVSP.

P2: ¿Para qué servomotores está calificado el A06B-6134-H203 con A20B-2101-0012?

La clasificación de 13A por canal de los ejes A06B-6134-H203 # A coincide con los servomotores FANUC Beta de las clases bi8 y bi12.Confirmar el modelo del servomotor de la placa de identificación de la máquina antes de reemplazar o actualizar el servomotor de hardware.

P3: ¿El reemplazo de A20B-2101-0012 requiere cambios en los parámetros del servo o del husillo?

No. Los parámetros del servo y del huso se almacenan en la memoria de parámetros principal del CNC.Después de instalar el dispositivo de repuesto y restablecer la potencia, la unidad SVSP restablece sus funciones de accionamiento bajo el conjunto de parámetros CNC existente.

P4: ¿Qué precauciones de seguridad se aplican antes de acceder a A20B-2101-0012 dentro de la unidad SVSP?

A pesar del tamaño compacto de la unidad, los condensadores retienen un voltaje peligroso después de la eliminación de la red de CA.Seguir el procedimiento de espera de descarga del manual de mantenimiento de la serie FANUC Beta i para la unidad A06B-6134, y verificar la descarga del bus con un voltímetro de corriente continua antes de acceder a las placas internas.

P5: ¿Qué es "biSVPM2" en la descripción del producto?

La designación "biSVPM2" identifica el módulo funcional dentro de la unidad SVSP A06B-6134 al que pertenece la placa A20B-2101-0012.Se refiere a la sección Beta i Servo/Spindle Power Module de la unidad SVSP distinguir este módulo interno de la sección de alimentación de la unidad y otros conjuntos internos.
