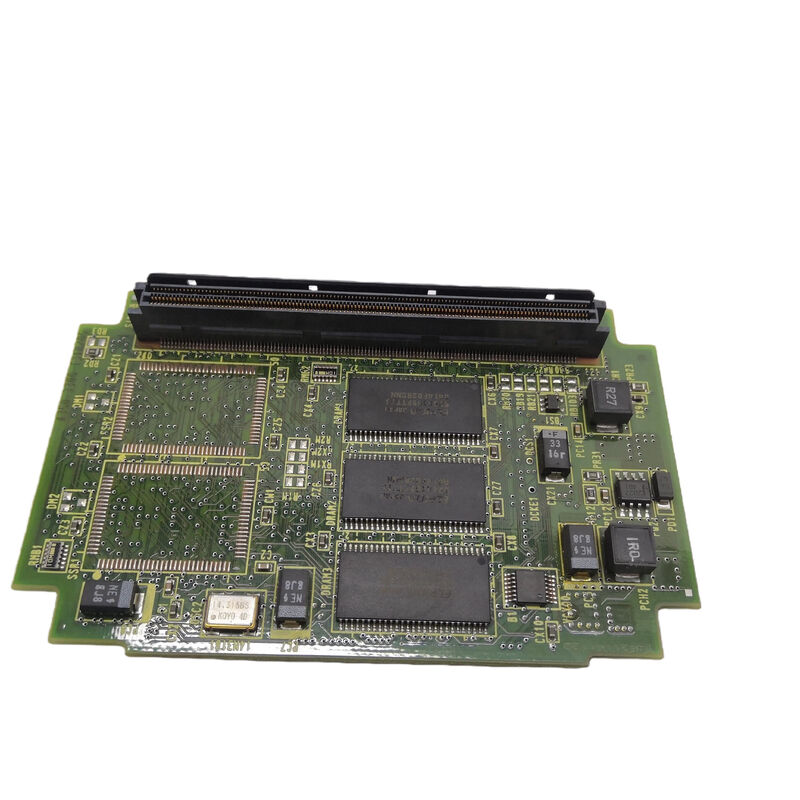

A20B-2100-0830 FANUC αis SVM1-360i PCB de control 360A monoeje / A06B-6114-H109 / tablero de cableado A16B-2203-0625 / Japón original

SVM1-360i El módulo monoeje de mayor corriente de la serie αis

Dentro de la familia de módulos servo de un solo eje FANUC αis (Alpha iS) (serie A06B-6114), el SVM1-360i es la variante más potente.ocupa la posición superior en la gama de productos αis SVM1:

La potencia máxima de corriente de 360A del SVM1-360i representa un aumento de paso de 2,25 veces respecto al SVM1-160i (160A). This difference justifies a different control PCB (A20B-2100-0830 vs A20B-2100-0740) and a different wiring board (A16B-2203-0625 vs A16B-2203-0662) — the hardware of both boards is matched to the 360A application.

Especificaciones clave

Control de PCB: Gestión del pico de 360A en tiempo real

El PCB de control A20B-2100-0830 proporciona toda la inteligencia para el SVM1-360i:

Comunicación por fibra óptica FSSB:Recibe comandos de posición del eje de la tarjeta de servo FSSB del CNC y devuelve la retroalimentación del codificador en cada ciclo de interpolación, proporcionando al CNC datos precisos de posición actual.

Control de la corriente del VRC:El algoritmo de control de corriente High Response Vector se ejecuta en el procesador del A20B-2100-0830, regulando la corriente de salida de 360A hacia el valor ordenado con un ancho de banda alto.La regulación precisa de la corriente es crítica para las aplicaciones de gran inercia del SVM1-360i donde el servo debe responder rápidamente a los cambios de carga sin sobrepasar.

Monitoreo de la protecciónLa trayectoria de la corriente 360A genera calor sustancial en los dispositivos de energía.y condiciones del bus de corriente continua ¢ generar códigos de alarma y activar el accionamiento cuando se superen los umbrales de protección.

Escenarios de aplicación

Falla del panel de control SVM1-360i:Un FANUC αis SVM1-360i (A06B-6114-H109) desarrolla alarmas de comunicación FSSB. La placa de cableado y los dispositivos de alimentación están confirmados intactos.Comunicación FSSB y control de servo se restablecen.

Mantenimiento de grandes centros de mecanizado aeroespacial:A 5-axis machining centre using SVM1-360i drives for its heavy rotary table axes schedules preventive replacement of the A20B-2100-0830 control PCBs to prevent in-production board failures on critical production equipment.

Preguntas frecuentes

P1: ¿Es el A20B-2100-0830 compatible con el SVM1-160i (A06B-6114-H106)?

No. El A20B-2100-0830 es el PCB de control específicamente para el SVM1-360i (A06B-6114-H109).los umbrales de protección en el PCB de control se ajustan a la potencia específica del móduloEl ajuste de A20B-2100-0830 en un SVM1-160i produciría una regulación de corriente incorrecta.

P2: ¿La serie αis SVM1-360i soporta HRV3 como los módulos αis más pequeños?

Sí, el documento de especificación de la serie αis de FANUC confirma la capacidad de HRV3 para la gama αis SVM1, indicando que "cuando se utilice HRV3, se utilice la placa de cableado A16B-2202-074X / PCB A20B-2100-054X" para módulos más pequeños,y los más grandes 360i y 160i siguen la misma arquitectura compatible con HRV3El A20B-2100-0830 admite el control de corriente de gran ancho de banda necesario para aplicaciones de servo de gran inercia.

P3: ¿Cuáles son los requisitos de seguridad de descarga para el SVM1-360i antes de acceder a A20B-2100-0830?

El SVM1-360i tiene el mayor banco de condensadores en la gama αis SVM1 debido a su clasificación de 360A y los requisitos de almacenamiento de energía de este nivel de potencia.El tiempo de descarga después de la eliminación de la red eléctrica es más largo que para los módulos más pequeños. Siga con precisión las especificaciones de espera de descarga del manual de mantenimiento de la serie αis. Verifique con un voltímetro de corriente continua calibrado.Nunca abra el módulo basándose únicamente en el tiempo transcurrido. La confirmación del voltímetro es obligatoria..

P4: ¿Cuánto cuesta reemplazar el A20B-2100-0830 en relación con la sustitución del módulo SVM1-360i completo?

El reemplazo de la placa de control A20B-2100-0830 suele costar significativamente menos que reemplazar el conjunto completo del módulo A06B-6114-H109 SVM1-360i. El módulo completo contiene la placa de cableado,Dispositivos de potencia, disipadores de calor, y la carcasa de los componentes que no se desgastan por un fallo de la placa de control.El reemplazo a nivel de la placa es el enfoque rentable cuando el diagnóstico de fallas confirma que la placa de control es el único componente fallido.

P5: ¿El A20B-2100-0830 requiere alguna inicialización después de su instalación?

No se requiere una inicialización específica de la placa después de montar el A20B-2100-0830.La comunicación con el FSSB se establece automáticamente cuando se enciende el CNC y el sistema de accionamiento.Los parámetros de servo se almacenan en la memoria principal del CNC y se aplican a la nueva placa de control en el inicioVerifique la preparación del servo y realice pruebas a baja velocidad antes de volver a la producción.Confirmar que la pantalla de detección de servo FSSB en el CNC muestra el eje correctamente identificado después del reemplazo de la placa.
