A20B-2100-0762 | Tablero de control FANUC Alpha-i Servo PSM — Apagado de energía / PCB de suministro de bus de CC servo / Reemplazado por A20B-2101-0392

Qué hace el PSM y por qué es importante su tablero de control

En un servosistema FANUC Alpha-i, el PSM (módulo de fuente de alimentación) ocupa la posición más a la izquierda en el gabinete del variador. Cada SVM (módulo servoamplificador) y SPM (módulo amplificador de husillo) del sistema obtiene su energía operativa del PSM: el PSM convierte el suministro de red de CA entrante en el voltaje del bus de CC regulado que los módulos amplificadores utilizan para accionar los motores.

El PSM no es un transformador pasivo. Contiene circuitos activos de rectificación y regeneración, monitoreo inteligente del voltaje del bus de CC y un mecanismo de corte de energía que interrumpe el bus de CC cuando se ordena que el sistema se detenga o cuando se detecta una falla. Toda esta inteligencia está controlada por la PCB dentro del PSM.

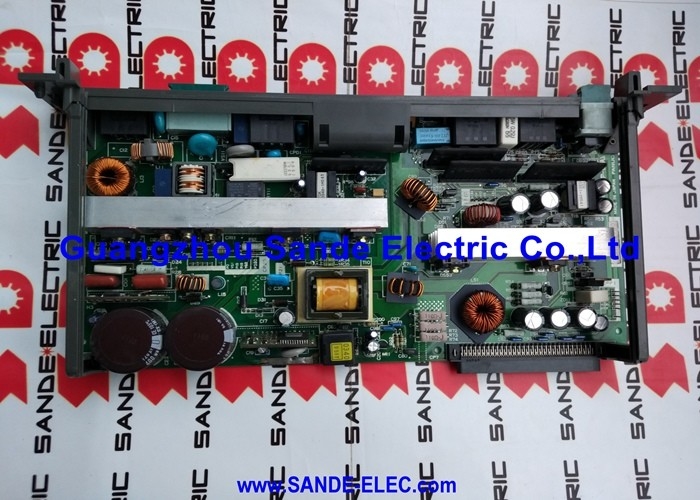

El A20B-2100-0762 es este tablero de control, el núcleo electrónico del Alpha-i PSM. Gestiona la regulación de voltaje del bus de CC, monitorea la temperatura interna y el estado operativo del PSM y ejecuta la secuencia de corte de energía cuando es necesario.

Información clave del producto

Función de corte de energía: seguridad y parada controlada

La función de corte de energía integrada en el PSM equipado con A20B-2100-0762 proporciona una terminación controlada del suministro del bus de CC a todos los módulos amplificadores. Cuando el CNC ordena un apagado, ya sea mediante la finalización normal del programa, la parada del operador o la parada de emergencia, el circuito de apagado de energía del PSM responde descargando e interrumpiendo de manera segura el bus de CC.

Sin un apagado controlado, la carga residual en los capacitores del bus de CC continúa suministrando a los amplificadores después del comando de parada, creando un peligro para la seguridad y retrasando la capacidad del sistema para reiniciarse. La función de corte de energía garantiza que el bus de CC alcance un voltaje seguro dentro de un período de tiempo definido después del comando de parada, lo que hace que el sistema sea predecible tanto para la seguridad como para la secuencia de reinicio.

Cuando falla el A20B-2100-0762, el PSM puede perder la capacidad de secuenciar correctamente el corte de energía, lo que genera alarmas del PSM, fallas al habilitar el bus de CC en el arranque o comportamiento errático del voltaje del bus.

Escenarios de aplicación

Fallo del tablero de control PSM:Un sistema de variador FANUC Alpha-i no logra establecer el voltaje del bus de CC después del encendido. El PSM muestra una alarma y no pasa de la autoverificación inicial. Después de confirmar que la entrada de CA y el circuito del bus de CC están intactos, se identifica la falla en el tablero de control A20B-2100-0762. El reemplazo (o la instalación del A20B-2101-0392) restablece el funcionamiento normal del PSM.

Fallo de corte de energía del PSM:El sistema de accionamiento no puede ejecutar una parada controlada: el bus de CC no se apaga correctamente con el comando de parada de emergencia. El diagnóstico rastrea la falla hasta el circuito de corte de energía en el A20B-2100-0762. Reemplazar la placa restaura la secuencia de apagado correcta.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el A20B-2100-0762 y el A20B-2101-0392?

El A20B-2101-0392 es el reemplazo actualizado del A20B-2100-0762. La placa de reemplazo sirve para las unidades Alpha-i PSM de las series 6110 y 6120 HV a 400–480 VCA. El -0762 y el -0392 comparten la misma función funcional (tablero de control PSM con corte de energía), pero el -0392 refleja actualizaciones de hardware en la evolución del producto Alpha-i PSM de FANUC. Confirme la compatibilidad del modelo PSM antes de instalar el reemplazo.

P2: ¿Puede funcionar el PSM sin el bus de CC conectado a ningún servoamplificador?

El PSM puede establecer y mantener el voltaje del bus de CC sin amplificadores conectados. Esto resulta útil para probar el PSM de forma aislada. Sin embargo, el estado operativo normal del PSM es con amplificadores en el bus de CC: el sistema monitorea la carga del bus y responde a las señales de estado del amplificador. Operar el PSM durante períodos prolongados sin amplificadores conectados no es una condición operativa estándar y puede activar alarmas de protección según la configuración del PSM.

P3: ¿Qué códigos de alarma indican que el tablero de control A20B-2100-0762 ha fallado?

Las alarmas de FANUC Alpha-i PSM se muestran en el LED de estado del PSM o se comunican al CNC como códigos de alarma SV. Las alarmas específicas del PSM, incluidas la subtensión del bus de CC, la sobrecarga del enlace de CC, la falla del circuito de corte de energía y la alarma del circuito principal del PSM, son candidatas para una falla en el tablero de control. Las alarmas de servo de un solo eje o las alarmas específicas del motor generalmente apuntan a los módulos de servoamplificador en lugar del PSM.

P4: ¿El PSM requiere alguna configuración de parámetros después de reemplazar el A20B-2100-0762?

El tablero de control PSM no contiene parámetros servo del CNC; estos permanecen en la memoria de parámetros principal del CNC. Sin embargo, el PSM puede almacenar datos de configuración o calibración del hardware interno. Después de instalar una placa de reemplazo, encienda el sistema y observe si el PSM completa su autoverificación y establece el voltaje del bus de CC normalmente. Si aparecen alarmas de configuración, consulte el manual de mantenimiento del servoamplificador Alpha-i para conocer los pasos de verificación posteriores al reemplazo.

P5: ¿Es seguro trabajar dentro del PSM con la unidad apagada?

No, no inmediatamente después del apagado. Los condensadores del bus de CC del PSM retienen una carga de voltaje peligrosa después de que se desconecta la alimentación de CA. Espere el intervalo de descarga especificado en el manual de mantenimiento del servoamplificador FANUC Alpha-i (normalmente de 20 a 30 minutos, o hasta que el indicador LED de carga muestre que los condensadores se han descargado) antes de abrir la carcasa del PSM o manipular cualquier componente interno, incluida la placa A20B-2100-0762.
