| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2100-0030 |

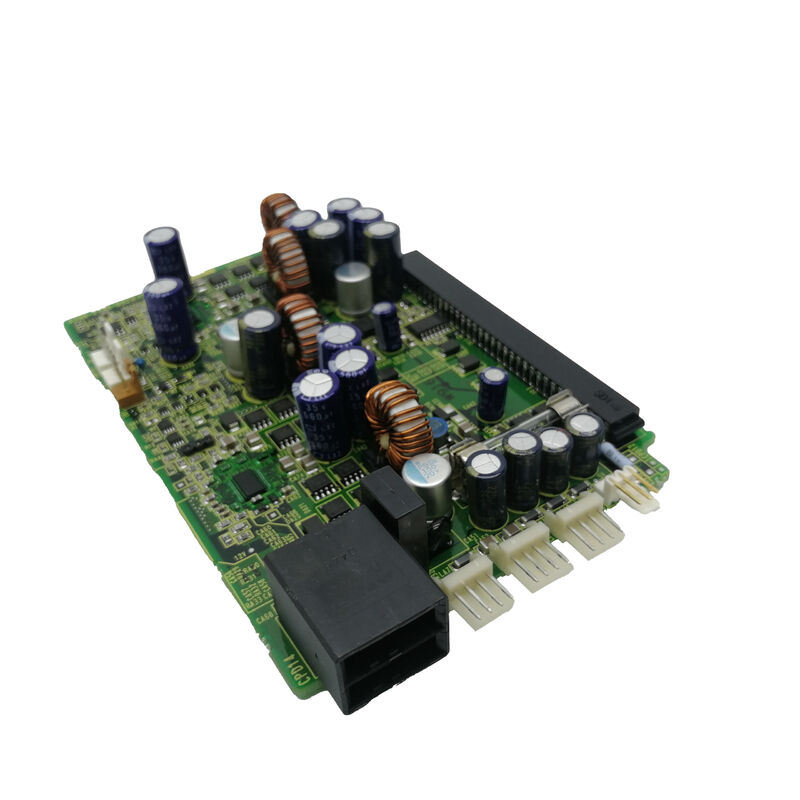

ElEl valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.is a servo drive control PCB from FANUC's A20B-2100 series — the family of printed circuit boards that provides the control intelligence layer inside FANUC Alpha series servo amplifier and spindle amplifier modules.
En la arquitectura en capas de un módulo de accionamiento FANUC Alpha, el PCB se encuentra en la parte delantera del conjunto del módulo,se conecta a la unidad del sistema CNC a través del bus de fibra óptica FSSB o de la interfaz analógica tipo A/tipo B, y impulsa la electrónica de potencia (IGBT) en la placa de potencia base a través de señales de accionamiento de la puerta calculadas por sus procesadores de señal digital incorporados.
La serie A20B-2100 abarca una amplia población de tipos de módulos de accionamiento FANUC amplificadores de un solo eje, de dos ejes y de husillo con diferentes calificaciones de corriente, todos ellos utilizan PCB de esta serie,Diferenciados por sus últimos cuatro dígitos.
La variante -0030 ocupa una posición específica en esta familia de productos, sirviendo al módulo de accionamiento para el que fue especificado en fábrica.
Cuando este PCB falla, el módulo de accionamiento se vuelve inoperante ¢ presentando códigos de alarma relacionados con fallas de comunicación de servo o eje, detección de sobrecorriente,o errores de retroalimentación del codificador, aunque los componentes de la placa de alimentación puedan estar completamente sanos.
La importancia de la reparación a nivel de la placa frente al reemplazo del módulo de accionamiento es económica.
Un módulo completo de servoacción de la serie Alpha en condiciones de uso suele costar sustancialmente más que una reparación a nivel de placa o un reemplazo solo de PCB.
Para los equipos de mantenimiento de producción que gestionan una flota de máquinas CNC,mantener PCB de repuesto probados de la serie A20B-2100 para sus configuraciones específicas de accionamiento representa una estrategia de mantenimiento rentable y de respuesta rápida..
| Parámetro | Valor |
|---|---|
| Parte de la familia | A20B-2100 PCB de control de la serie Alpha |
| Función | Placa de control de accionamiento por servo/huso |
| Interfaz | Compatible con el tipo alfa-A/FSSB |
| El montaje | El módulo de accionamiento deberá estar conectado en el módulo de accionamiento delantero |
| Origen | Japón |
| Estatus de las personas | Repuestos descontinuados |
Los módulos de accionamiento FANUC Alpha están construidos físicamente como un conjunto de dos capas.los módulos de alimentación IGBT con controladores de puertas, y el circuito de detección de corriente.
Todo lo que maneja la alta potencia vive en esta placa. la placa de control frontal el PCB maneja todo lo digital: recibiendo el comando del eje del CNC a través de FSSB o interfaz analógica,calcular la referencia actual a partir del error de posición, ejecutando el algoritmo de control actual para generar los valores del ciclo de trabajo PWM y transmitiendo los datos de estado y alarma al CNC.
Esta separación de dos capas tiene una ventaja de mantenimiento: la placa de energía y la placa de control fallan independientemente.Los módulos IGBT en la placa de alimentación se degradan a través del ciclo térmico y la tensión de exceso de corriente.
El PCB de control falla debido al envejecimiento del condensador electrolítico (que afecta la propia fuente de alimentación de la placa), el estrés de los componentes por la sobrecalentamiento sostenida en la carcasa del accionamiento,Daño por DEA durante el mantenimiento, o fallas de circuitos integrados individuales. Identificar qué placa ha fallado ¢ mediante el análisis de códigos de alarma, medición de alcance en plataformas de prueba de accionamiento,o pruebas de intercambio de placas permiten la sustitución específica en lugar de la desecha de todo el módulo.
Cuando el A20B-2100-0030 desarrolla una falla, el sistema CNC FANUC registra códigos de alarma que reflejan lo que el PCB estaba tratando de monitorear.:
Servo alarma 8 (Encoder desconectado / anormal):El PCB de control recibe y decodifica los datos de serie del codificador del servomotor.el CNC no recibe retroalimentación de posición válida y genera alarmas de fallo del codificador.
Este fallo a veces se atribuye erróneamente al codificador o al cable de retroalimentación antes de considerar el tablero de control.
Servo alarma 9 o A (error demasiado grande):Si el circuito de control de corriente de la PCB se interrumpe por un amplificador operativo fallido, un ADC roto o una fuente de alimentación perdida, la salida de la unidad es incorrecta o no hay corriente en el motor, el error de posición se acumula.y el CNC se mueve en exceso error siguiente.
Servo alarma SV200 / SV400 (error de comunicación FSSB):El receptor/transmisor de comunicación de fibra óptica en el PCB de control maneja el enlace FSSB con el CNC.
Un circuito integrado transceptor FSSB fallido produce estas alarmas de fallas de comunicación, que parecen fallas de cable o CNC pero en realidad son fallas de la placa.
Los PCB de control FANUC de la serie A20B llevan IC basados en CMOS, sensibles a las descargas electrostáticas.Cualquier tabla extraída de un módulo de accionamiento o ordenada como repuesto debe almacenarse y manejarse con precauciones ESD.: bolso antistático, correa de muñeca ESD durante el manejo y almacenamiento lejos de fuentes electromagnéticas fuertes.
The lithium coin cell or capacitor backup on some variants of these PCBs (which retains axis parameters across power cycles) should be checked before installation — if the backup power source has depleted, los parámetros deben recargarse desde la copia de seguridad CNC después de la instalación de la placa.
P1: ¿Cómo se determina que el PCB A20B-2100-0030 ha fallado específicamente, en lugar de la placa de alimentación de la unidad o el motor?
La secuencia de diagnóstico comienza con el código de alarma y su patrón.
Las alarmas del codificador que persisten después de confirmar la integridad del cable y cambiar un motor conocido también implican el receptor del codificador del PCB.
La medición del alcance en un equipo de ensayo de accionamiento, aplicando voltajes de suministro de energía buenos conocidos a la PCB y verificando sus señales de salida de reloj, activar y DSP, es el diagnóstico definitivo.
Muchos centros de servicio de FANUC ofrecen el diagnóstico de intercambio de placas: se coloca un A20B-2100-0030 conocido como bueno en la unidad sospechosa, y si la unidad funciona correctamente, se condena el PCB original.
P2: ¿Se pueden utilizar indistintamente diferentes variantes de sufijos de la serie A20B-2100 (por ejemplo, -0030 vs. -0031 o -0032)?
No en general. Dentro de la serie A20B-2100, las diferentes variantes de los últimos cuatro dígitos corresponden a diferentes configuraciones de módulos de accionamientodiferentes tipos de interfaz (FSSB vs análogo de tipo A), diferentes parámetros de la serie de motores.
La instalación de una variante incorrecta puede causar una alarma inmediata, un comportamiento incorrecto del motor o problemas latentes de fiabilidad.
Si la placa original no es legible, la especificación de orden del módulo de accionamiento (A06B-6096-HXXX o A06B-6079-HXXX) identifica qué PCB de control se especifica en el manual de mantenimiento de la serie alfa FANUC.
P3: ¿Es posible reparar el propio PCB A20B-2100-0030 y es rentable?
La reparación a nivel de PCB es posible a través de centros de reparación especializados de FANUC que cuentan con plataformas de ensayo a nivel de componentes para las placas A20B-2100.
Los artículos de reparación comunes incluyen condensadores electrolíticos (reemplazan todo en la placa), optoacopladores, cristales de oscilador de reloj e ICs reguladores de voltaje.
Una reparación completa del tablero por un centro experimentado normalmente restaura el tablero a las especificaciones funcionales.
La rentabilidad depende de la disponibilidad de piezas y de las tarifas de los centros de reparación para máquinas de alto valor donde el tiempo de inactividad es caro.la reparación es casi siempre rentable en comparación con la obtención de un nuevo y viejo tablero de stock, que pueden no estar disponibles o tener un precio elevado.
P4: ¿Cuál es el procedimiento recomendado para instalar un A20B-2100-0030 de repuesto en una máquina en marcha?
Apague completamente la máquina y espere a que se descargue el bus de corriente continua del servoamplificador (observe el indicador de carga LED del módulo de accionamiento).
Retire el PCB defectuoso del módulo de accionamiento utilizando las precauciones ESD. Instale la placa de repuesto, confirme que todos los conectores y conexiones de fibra óptica están completamente instalados.
Encienda la máquina y observe la pantalla LED del módulo de accionamiento al arranque ∙ una pantalla normal de "0" o "" indica una inicialización exitosa.
Compruebe si existe una alarma FANUC 9001 (parámetro de servo no establecido) ̇ en su caso, es posible que sea necesario volver a cargar los parámetros del eje de esta unidad desde la copia de seguridad.Verificar la retroalimentación del codificador moviendo el eje lentamente y confirmando el movimiento del contador de posición en la pantalla CNC.
P5: ¿Existen alternativas reconstruidas o remanufacturadas a las placas A20B-2100-0030 nuevas y antiguas?
Varias empresas especializadas en reparación de FANUC (incluidas DNC Electronics, CNC Spare Parts, MRO Electric,y compañías equivalentes en varias regiones) ofrecen PCB de la serie A20B-2100 completamente probados y remanufacturados.
El proceso de remanufactura generalmente implica el reemplazo completo del condensador, la limpieza, la inspección a nivel de componente y las pruebas funcionales en un equipo de prueba de accionamiento FANUC dedicado.
Un tablero remanufacturado de un proveedor de buena reputación suele tener una garantía más larga (624 meses) que los tableros de stock nuevos excedentes.y el proceso de prueba proporciona un grado de confianza de que el tablero es totalmente funcional no sólo el stock antiguo no probado.
