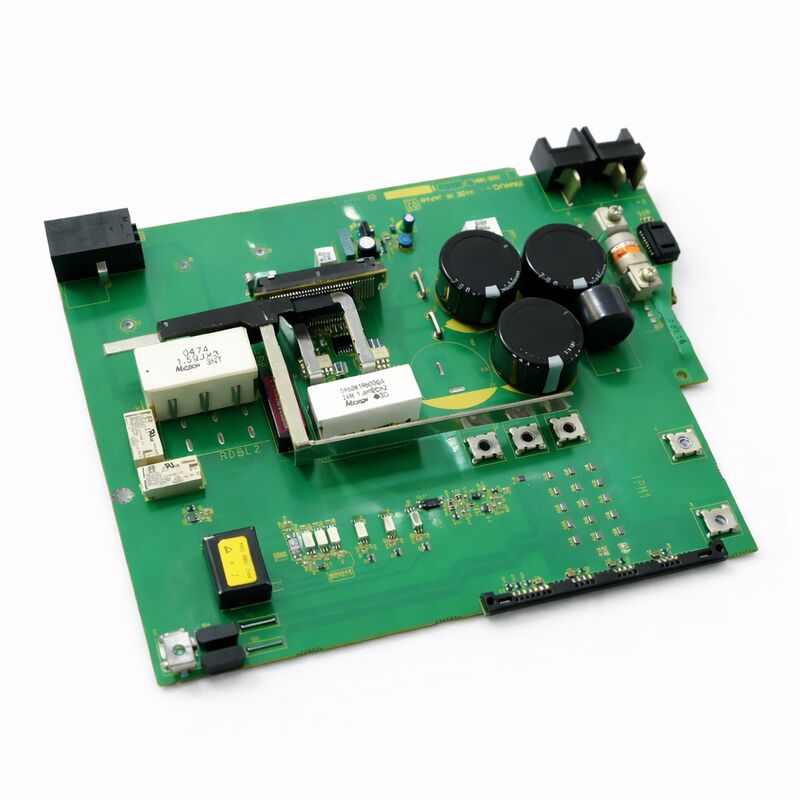

FANUC A20B-2004-0800 A20B-2004 Serie Panel de Interfaz del Operador PCB Usado, Probado

Número de la parte:A20B-2004-0800: Las autoridades de los Estados miembros deben tener en cuenta los siguientes elementos:

El fabricante:Corporación FANUC (Japón)

Tipo de producto:Interfaz del panel del operador de los circuitos de circuito impreso de la serie A20B-2004

La serie:A20B-2004 Las disposiciones de la presente Directiva se aplican a las empresas que:

Sobre la serie A20B-2004

La serie A20B-2004 abarca las placas de interfaz de panel del operador para los sistemas FANUC CNC, las PCB que manejan la comunicación de señales entre el panel del operador de la máquina y el controlador CNC.Estos paneles gestionan las señales de E / S de la cara del panel del operador: las entradas de los interruptores de teclas, los botones de selección de modo, los interruptores de anulación y las señales de salida que accionan los indicadores del panel y las luces de estado.Se sientan entre los controles físicos del operador y la lógica PMC del CNC, traduciendo las señales de 24 V del panel en el espacio de direcciones I/O interno del controlador.

El A20B-2004-0800 ocupa una posición específica dentro de esta serie.La familia A20B-2004 incluye varias variantes que atienden diferentes configuraciones de paneles y requisitos de conteo de E/S en toda la gama de plataformas CNC de FANUCConfirme el número de pieza de la placa instalada a partir de su propia etiqueta. Las variantes adyacentes dentro de la serie difieren en la disposición de los conectores y la configuración de la señal.

Condición de uso ∙ Su significado en la práctica

Un A20B-2004-0800 usado probado en buenas condiciones de funcionamiento es un sustituto práctico y rentable para las fallas de comunicación del panel del operador en los sistemas CNC FANUC.Las placas de la serie A20B-2004 son simples PCB de interfaz pasiva y de baja complejidad. No llevan circuitos de alto voltaje, no están sujetos a la tensión térmica de la electrónica de accionamiento, y generalmente tienen una larga vida útil cuando se operan en un entorno de gabinete CNC normal.

Una unidad usada probada procedente de una máquina desmantelada o de una fuente de excedente controlada tiene la misma capacidad funcional que una unidad nueva.el tablero fue encendido y verificado para comunicarse correctamente con el CNC no sólo inspeccionado visualmenteSolicitar una confirmación de prueba funcional que cubra la ruta de comunicación de I/O de la placa, no sólo un pase visual.

Lo que esta tabla no contiene

El A20B-2004-0800 es una placa de circuito impreso de interfaz que no almacena parámetros CNC, ni datos de escalera PMC, ni configuración de la máquina.Después de la instalación, encender el CNC y verificar que las funciones del panel del operador respondan correctamente.

Especificaciones clave

Preguntas frecuentes

P1: Los botones del panel del operador han dejado de responder de manera selectiva. Algunos funcionan, otros no. ¿Podría ser la causa A20B-2004-0800?

Las fallas de entrada selectivas en el panel del operador algunos botones responden y otros no pueden originarse en la placa de interfaz o en el cableado del panel.Primero compruebe el asiento del conector del panel en el A20B-2004-0800. Un conector parcialmente conectado deja algunos canales de entrada abiertos mientras otros permanecen activos. Si restablecer el conector no restaura todas las entradas, y el cableado del panel está confirmado intacto,la placa tiene un fallo en los canales de entrada afectados.

P2: Ninguna entrada del panel del operador responde, pero el CNC funciona normalmente. ¿Este es el A20B-2004-0800?

Complete loss of operator panel input with an otherwise functional CNC points first to the communication link between the operator panel board and the CNC — the I/O Link or connection cable between them. Compruebe las conexiones de los cables en ambos extremos antes de concluir que la placa ha fallado. Si los cables están intactos y el CNC no muestra ninguna alarma de comunicación de enlace I / O,La placa misma ha perdido su capacidad para procesar señales del panel..

P3: ¿Es fiable una máquina usada A20B-2004-0800 para una máquina de producción?

Sí, cuando proviene de un proveedor que lo probó en operación real en lugar de solo inspección visual.Las placas de interfaz de la serie A20B-2004 no son componentes de alta tensión . Las placas usadas de máquinas desmanteladas suelen tener una vida útil significativa. Confirme que la metodología de prueba del proveedor cubre la ruta de señal de E/S de la placa antes de la compra.

P4: Después de instalar el A20B-2004-0800, el CNC muestra una alarma de comunicación de enlace de E/S para la conexión del panel del operador.

Una alarma de enlace de E/S después de la instalación de la placa es más a menudo un problema de asientos de conector. Verifique que la placa esté completamente y correctamente sentada en su posición de montaje.y que el conector del cable I/O Link en la placa esté completamente conectadoSi el asiento está confirmado y la alarma continúa, compruebe la continuidad del cable de enlace de E/S. Si el cable y el asiento están bien y la alarma continúa,confirmar que la revisión del hardware de la placa de repuesto es compatible con el sistema CNC de destino.

P5: ¿El reemplazo del A20B-2004-0800 requiere cambios de parámetros en el CNC?

No, el panel de interfaz del operador no almacena los parámetros de la máquina.y las asignaciones de direcciones de E/S residen en la memoria SRAM y FROM del controlador CNC, sin ser afectadas por el intercambio de placa. encender después de la sustitución y verificar la función del panel del operador. No se requiere entrada de parámetros.
