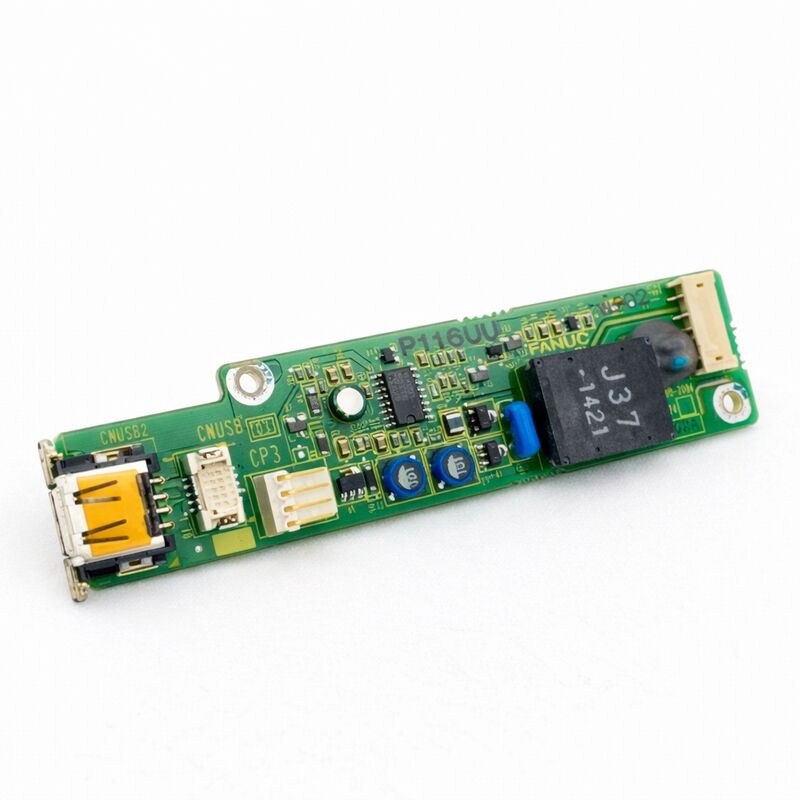

FANUC A20B-2004-0241 | Placa de Circuito Impreso de Control CNC y — Serie A20B-2004, Placa de Control de Automatización Industrial FANUC, Origen Japón

Descripción general

La FANUC A20B-2004-0241 pertenece a la familia de placas A20B-2004 — una serie de PCBs FANUC que ocupan la capa de E/S del panel del operador y la interfaz de control en la arquitectura CNC de FANUC.

La familia A20B-2004 está estrechamente asociada con la unidad de conexión del panel del operador y la función de interfaz de E/S en múltiples generaciones de CNC FANUC: las placas de esta serie gestionan el puente eléctrico entre los botones físicos, interruptores, lámparas indicadoras, volantes y circuitos de parada de emergencia en la consola del operador de la máquina herramienta y el sistema de E/S digital interno del CNC.

La familia A20B-2004 abarca varias variantes funcionales distintas. Las variantes -0690 y -0691 son PCBs de E/S del panel del operador confirmadas.

Las variantes -0740 y relacionadas son configuraciones adicionales de E/S del panel del operador.

La -0241 ocupa una posición dentro de esta familia como una PCB de control que sirve a la configuración específica de la interfaz del panel del operador FANUC o a la E/S de control para la que fue diseñada — una placa de la que dependen las instalaciones de producción para mantener el enlace operador-máquina en sus máquinas herramienta controladas por FANUC.

En el contexto más amplio del mantenimiento de CNC FANUC, las placas de la serie A20B-2004 representan una categoría importante porque se encuentran en la interfaz humana directa con la máquina.

Una placa de E/S del panel del operador defectuosa no detiene el funcionamiento de los sistemas de motor y servo de la máquina, pero impide que el operador controle la máquina de la manera normal — iniciando ciclos, ajustando velocidades de avance, moviendo ejes, respondiendo a alarmas o, en los casos más graves, activando la parada de emergencia a través del panel.

Esta combinación de no ser crítica para la función básica pero sí para la usabilidad hace que estas placas sean un objetivo de mantenimiento común.

Especificaciones clave

La familia A20B-2004 — E/S del panel del operador en la arquitectura de FANUC

Los sistemas CNC de la serie i de FANUC (Series 16i, 18i, 21i, 0i y relacionadas) utilizan el bus serie I/O Link para comunicarse entre la unidad de control principal del CNC y los dispositivos de E/S externos — incluida la unidad de conexión del panel del operador.

Este enfoque de bus serie reemplazó el cableado paralelo más antiguo utilizado en generaciones anteriores de FANUC, donde cada señal de E/S requería su propio cable individual desde el CNC al panel del operador.

El I/O Link transporta todas las señales de entrada y salida del panel a través de un pequeño número de cables, simplificando drásticamente el cableado al tiempo que añade el requisito de que el panel del operador contenga placas de E/S capaces de traducir entre los datos serie del I/O Link y las señales físicas de botones/lámparas.

Las placas de la serie A20B-2004 están diseñadas para operar dentro de esta arquitectura — recibiendo datos serie del I/O Link del CNC, decodificándolos para activar las señales de salida apropiadas (lámparas indicadoras, salidas de relé) y codificando las señales de entrada físicas (estados de botones, posiciones de interruptores, pulsos de MPG) para ser enviadas de vuelta al CNC a través del I/O Link.

Esta función de traducción bidireccional es fundamental para el funcionamiento del panel del operador en el entorno CNC de la serie i.

Qué falla en las placas de la serie A20B-2004 — y por qué

Los patrones de falla de las placas de E/S del panel del operador están determinados por su ubicación en el entorno de la máquina.

La consola del operador es la parte más accesible para el ser humano de la máquina — se abre para mantenimiento, está sujeta a la entrada de contaminantes de refrigerante del área de trabajo de la máquina, expuesta a vibraciones de los ejes móviles de la máquina y, en algunas instalaciones, en zonas de temperatura ambiente relativamente altas.

Estos factores ambientales producen modos de falla específicos:

Fallas inducidas por contaminación: La niebla de refrigerante y el polvo metálico que entran en la carcasa del panel del operador se depositan en la superficie de la PCB durante años de operación.

Estos depósitos crean caminos de fuga entre las pistas de señales de entrada, causando estados de botón fantasma o entradas atascadas — el CNC recibe señales de pulsación de botones que nadie ha presionado, o no recibe señales de botones que se presionan.

Limpiar la placa con un disolvente de grado electrónico resuelve casos leves; una contaminación severa puede requerir el reemplazo de la placa.

Desgaste y corrosión de conectores: Los conectores de cable plano y los conectores de borde de tarjeta en las placas de E/S del panel del operador experimentan más ciclos de inserción/extracción que la mayoría de las otras placas CNC, porque se accede al panel con más frecuencia para mantenimiento.

Los contactos de conector desgastados o corroídos producen señales de E/S intermitentes — la clase de falla más difícil de diagnosticar porque los síntomas aparecen y desaparecen sin patrón.

Falla del IC controlador de salida: Cada lámpara o circuito de salida en la placa es controlado por un IC que proporciona el voltaje y la corriente correctos para la lámpara indicadora.

Estos controladores pueden fallar abiertos (la lámpara nunca se enciende) o fallar cerrados (la lámpara siempre encendida), y también pueden fallar de maneras que dañan la lámpara misma.

Cuando los LEDs comenzaron a reemplazar las lámparas incandescentes en los paneles de operador FANUC, los requisitos de corriente del controlador cambiaron — usar el tipo de lámpara incorrecto en una placa diseñada para el otro tipo puede estresar el IC controlador.

Daño por ESD: Los botones e interruptores en la cara del panel del operador son puntos de entrada potenciales para la electricidad estática de los operadores que han acumulado carga al caminar sobre ciertos materiales del suelo.

Si la ruta de protección estática del panel está incompleta, la ESD puede llegar a los circuitos de entrada de la placa A20B-2004 — causando una falla inmediata o un daño latente que se degrada con el tiempo.

Consideraciones de mantenimiento y reemplazo

Cuando se identifica la A20B-2004-0241 como la fuente de falla en una investigación de E/S del panel del operador, el proceso de reemplazo es generalmente sencillo porque este tipo de placa no almacena ningún dato de la máquina CNC:

No se necesita copia de seguridad de datos: A diferencia de las placas de CPU principales o los módulos de memoria, las placas de E/S del panel del operador no almacenan parámetros de máquina, programas ni datos de configuración. El reemplazo es un procedimiento solo de hardware.

Verificar la variante correcta: La serie A20B-2004 contiene múltiples variantes (-0241, -0690, -0691, -0740 y otras) que sirven a diferentes configuraciones de panel y recuentos de puntos de E/S.

El reemplazo exacto debe coincidir con el número de pieza de la placa instalada. Las placas dentro de esta familia no son funcionalmente intercambiables — una placa diseñada para una configuración de panel no se interconectará correctamente con el cableado de un panel diferente, incluso si encaja físicamente en el mismo espacio.

Verificación post-instalación: Después de instalar la A20B-2004-0241 de reemplazo, verifique todas las funciones del panel individualmente: cada botón produce la señal de entrada PMC correcta (visible en la pantalla de diagnóstico PMC), cada lámpara indicadora se enciende correctamente cuando se le ordena, el volante MPG (si está conectado a esta placa) produce movimiento del eje en la dirección y el incremento correctos, y la función de parada de emergencia opera correctamente a través de su ruta de circuito de seguridad.

Preguntas frecuentes

P1: Los botones del panel del operador han dejado de responder pero el ciclo automático de la máquina continúa. ¿Esto apunta a la A20B-2004-0241?

Sí, este patrón de síntomas — la operación automática continúa normalmente mientras las entradas manuales del panel no responden — es característico de una falla en la placa de E/S del panel del operador.

Las funciones servo y PMC del CNC que impulsan la operación automática no dependen de la placa de E/S del panel; funcionan de forma independiente.

Solo se ven afectadas las funciones que requieren la placa de E/S del panel como ruta de comunicación (movimiento manual, interruptores de override, botones de inicio de ciclo/retención de avance, interruptores de modo).

Confirme comprobando la pantalla de diagnóstico PMC (entradas de dirección G) — si los estados de los botones no cambian cuando se presionan, la falla está en la ruta de la señal desde el botón hasta el PMC, que incluye la A20B-2004-0241.

P2: ¿Se puede limpiar una A20B-2004-0241 contaminada en lugar de reemplazarla?

Una contaminación leve — polvo ligero o una fina capa de aerosol de aceite — a menudo se puede limpiar con éxito con un disolvente de limpieza de electrónica apropiado (isopropanol o spray de limpieza de PCB dedicado) aplicado con un cepillo suave y dejado secar completamente antes de encender.

Esto vale la pena intentarlo antes de comprometerse con una placa de reemplazo.

Una contaminación severa con depósitos gruesos, refrigerante con aditivos de corte solubles en agua, o virutas metálicas que han creado cortocircuitos entre pistas es mucho menos probable que se resuelva completamente con la limpieza — el riesgo de que la contaminación residual cause fallas futuras hace que el reemplazo sea la solución a largo plazo más confiable en estos casos.

P3: Después de reemplazar la A20B-2004-0241, una lámpara indicadora permanece encendida permanentemente y otra nunca se enciende. ¿Qué se debe comprobar?

Estos síntomas sugieren problemas de cableado en lugar de una placa de reemplazo defectuosa.

Encendida permanentemente: compruebe si hay un cortocircuito en el cableado de salida (cables de lámpara tocándose, conexión a tierra defectuosa del portalámparas o un cortocircuito pin a pin del conector).

Nunca se enciende: compruebe si hay un circuito abierto en el cableado de salida (cable roto, conector desconectado, necesidad de reemplazar la lámpara).

Además, verifique que el tipo de controlador de salida de la placa de reemplazo (salida de fuente vs sumidero, controlador de LED vs incandescente) coincida con la placa original y las lámparas instaladas en el panel. Si el tipo de controlador no coincide, algunas lámparas pueden comportarse de forma inesperada.

P4: ¿Cómo se identifica que la A20B-2004-0241 necesita ser reemplazada en comparación con la unidad de conexión del panel del operador con la que se interconecta?

Aislar la falla entre la placa de E/S del panel del operador y la unidad de conexión a la que se conecta requiere un enfoque sistemático de rastreo de señales. Comenzando desde el botón físico: pruebe la continuidad del botón con un multímetro (confirma que el botón en sí funciona).

Luego pruebe la señal en el pin del conector de la A20B-2004-0241 (confirma que el cableado del botón a la placa está intacto).

Luego, compruebe la pantalla de diagnóstico PMC para ver si la señal llega al CNC.

Si se confirma la continuidad en el conector pero la señal no llega al PMC, la falla está en la placa o en su ruta de comunicación con el CNC.

Si la continuidad falla en el conector, la falla está en el cableado o en el botón.

P5: ¿Cuál es el procedimiento correcto de protección ESD al manipular e instalar la A20B-2004-0241?

Manipule la placa solo mientras usa una correa de muñeca ESD conectada a tierra conectada a un punto de tierra verificado en el gabinete eléctrico de la máquina. Trabaje sobre una alfombrilla segura para ESD. Mantenga la placa en su embalaje antiestático hasta el momento de la instalación.

Nunca coloque la placa sobre superficies de cartón, plástico o madera ordinarias.

Evite tocar el lado de los componentes de la placa — manipúlela por los bordes de la PCB. Al insertar la placa en su conector, aplique presión uniforme a lo largo de la placa en lugar de fuerza en un extremo. Apague completamente la máquina antes de cualquier instalación o extracción de la placa.

Estas precauciones son esenciales para las placas del panel del operador porque tienen numerosas interfaces de conector que son puntos de entrada potenciales de ESD.
