placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE RoHS |
| Número de modelo | A20B-2003-0810 |
Número de la parte:A20B-2003-0810 Las condiciones de los servicios de seguridad
El fabricante:Corporación FANUC (Japón)
Categoría de producto:PCB ¢ Panel trasero / Tabla de plano trasero
La serie:A20B-2003 Las disposiciones de la presente Directiva se aplican a las empresas que:

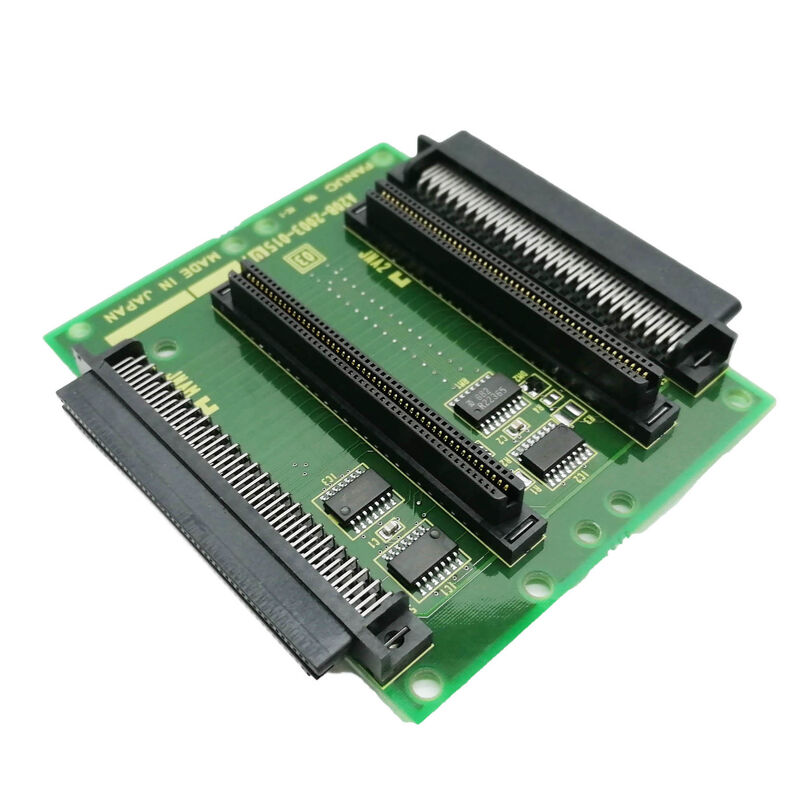

ElFANUC A20B-2003-0810: el número de unidad en el que se encuentra el vehículo.es el panel trasero de una ranura para la unidad básica del sistema de control CNC 30i-A / 31i-A / 32i-A de FANUC y su función está definida con precisión dentro de la arquitectura de hardware de FANUC para estos controladores de gama alta.
La unidad básica 30i/31i/32i-A es un conjunto electrónico de control autónomo, distinto del panel del operador.
El panel trasero determina cuántas ranuras opcionales están disponibles en ese conjunto. Con el A20B-2003-0810, ese número es uno.Con el panel sin ranuras (A20B-2003-0600)Con el panel de dos ranuras (A20B-2003-0610), es dos.
La ranura única proporcionada por el A20B-2003-0810 es suficiente para muchas instalaciones 30i/31i/32i-A.
Una máquina que necesita conectividad de bus de campo utiliza una ranura para una placa maestro Profibus o DeviceNet.
Una máquina que necesita conectividad de red de fábrica lo usa para la placa Fast Ethernet.
Una placa de opción es una configuración común en máquinas donde la interfaz servo FSSB incorporada, el husillo serie, el enlace de E/S,y Ethernet incrustado en la placa principal ya cubren todos los requisitos de conectividad excepto un protocolo adicional.
| Parámetro | Valor |
|---|---|
| Cuenta de ranuras | 1 (espacio único de expansión) |
| CNC compatible | Las series FANUC 30i-A, 31i-A y 32i-A |
| Arquitectura | Panel trasero de la unidad básica |
| Tipo de tablero | Planta trasera pasiva |
| Familia de la Junta | A20B-2003 Las disposiciones de la presente Directiva se aplican a las empresas que: |
| Partes relacionadas | A20B-2003-0600 (sin ranuras), A20B-2003-0610 (2 ranuras) |
| Estatus de las personas | Disponible renovado |
| Origen | Japón |
Los controladores FANUC Serie 30i/31i/32i-A utilizan una arquitectura modular en la que la unidad básica es un bastidor de control autónomo.
El panel trasero es la columna vertebral estructural y eléctrica de esta unidad.
Dentro del chasis de la unidad básica:
La ranura de expansión única de la A20B-2003-0810 acepta placas de la familia de opciones A20B-8101 Profibus master (A20B-8101-0050), Profibus slave (A20B-8101-0100), DeviceNet master (A20B-8101-0220),El nombre de la entidad responsable de la gestión de los datos de la empresa., Ethernet rápido (A20B-8101-0030), FL-net (A20B-8101-0031) y otros.
Cada uno se conecta a la ranura de expansión y se conecta eléctricamente a la placa principal del CNC a través de las pistas de bus del panel trasero.
Cuando se sustituye el A20B-2003-0810 o se construye una unidad básica 30i/31i/32i-A para una modernización, la selección del panel trasero depende de la cantidad de tableros de opción que requiera la aplicación:
No se necesitan tableros de opciones:Utilice A20B-2003-0600 (sin ranura). La máquina utiliza sólo la conectividad incorporada en la placa principal FSSB, huso serie, enlace de E/S,Ethernet incorporado .
Se necesita un tablero de opciones:Utilice el formulario A20B-2003-0810 (1 ranura este tablero).
La máquina requiere exactamente una opción de comunicación adicional como Profibus, DeviceNet, FL-net o Fast Ethernet.
Se necesitan dos tableros de opciones:Utilice A20B-2003-0610 (2 ranuras). La máquina requiere dos opciones de comunicación adicionales simultáneamente.
El uso de un panel trasero con menos ranuras de las necesarias no deja espacio para los tableros de opciones requeridos.
El uso de uno con más ranuras de las necesarias no causa problemas funcionales. La ranura vacía simplemente no se usa.
Las dimensiones físicas de la carcasa de la unidad básica determinan qué panel trasero encaja físicamente, por lo que siempre confirme la configuración de la carcasa antes de pedir.
P1: La unidad básica 30i-A estaba funcionando con un panel de opciones instalado. El panel trasero estaba dañado. ¿Debo usar el mismo A20B-2003-0810, o puedo usar el A20B-2003-0610 (2 ranuras)?
Físicamente, el A20B-2003-0610 (2 ranuras) puede reemplazar al A20B-2003-0810 (1 ranura) si la carcasa de la unidad básica se adapta al factor de forma diferente del panel trasero.
El panel trasero debe encajar físicamente en el chasis. Las variantes de la carcasa de FANUC están diseñadas en torno a un número específico de ranuras.
Confirme que el número de pieza de la carcasa tiene un panel trasero de 2 ranuras antes de reemplazarlo.
Funcionalmente, tener una segunda ranura vacía no causa ningún problema. El tablero de opciones permanece en la ranura utilizada y la ranura vacía simplemente no se usa.
P2: El controlador 30i-A tiene una placa maestra Profibus en la ranura de expansión. ¿Se puede reemplazar el panel posterior sin quitar la placa Profibus?
Se retirará el tablero de opciones de la ranura antes de retirar el panel trasero del chasis.
El panel trasero y el tablero de opción son componentes separados. El panel trasero se elimina desconectando su hardware de montaje del chasis mientras que el tablero de opción se desconecta por separado del conector de ranura..
Reinstalar en orden inverso: panel trasero primero, luego tablero de opciones en la ranura de expansión accesible.
P3: Después de reemplazar el A20B-2003-0810, el tablero de opciones Profibus genera una alarma que no estaba presente antes.
Los errores de reinstalación son la causa más común de alarmas de tablero de opciones después de un reemplazo del panel trasero.
La placa puede estar situada solo parcialmente en el conector de ranura un conector de borde que parece estar conectado pero está desalineado o parcialmente conectado produce exactamente este síntoma.
Verifique también que todos los cables externos a la placa de opción (cable de red Profibus, etc.) se hayan reconectado correctamente después del intercambio.
P4: ¿Cuál es la diferencia entre el "panel trasero" utilizado en la serie 30i/31i/32i-A y los planos traseros utilizados en los controladores FANUC Serie 16/18 anteriores?
La unidad básica 30i/31i/32i-A utiliza un panel trasero compacto diseñado específicamente para la arquitectura física y eléctrica del controlador de gama alta de la serie i.
Los controladores anteriores de la Serie 16/18 usaban diferentes diseños de plano trasero de rack con diferentes recuentos de ranuras, tipos de conectores y arquitecturas de bus.
El A20B-2003-0810 no es intercambiable con las placas de plano trasero de los controladores de la serie 16/18. Siempre use el panel trasero especificado para la generación y el chasis CNC específicos.
P5: ¿El reemplazo del panel trasero A20B-2003-0810 requiere alguna copia de seguridad de datos o cambios de parámetros?
No, el panel trasero es una placa de interconexión pasiva que no almacena datos.
Después del reemplazo, todos los parámetros y programas permanecen en los módulos FROM/SRAM de la placa principal, que no fueron perturbados.
Reinstale la placa principal, la fuente de alimentación y las placas de opción en el nuevo panel trasero, encender normalmente y verificar el funcionamiento del sistema.No se requiere la introducción de datos a menos que otras placas también hayan sido reemplazadas durante el mismo evento de mantenimiento..
