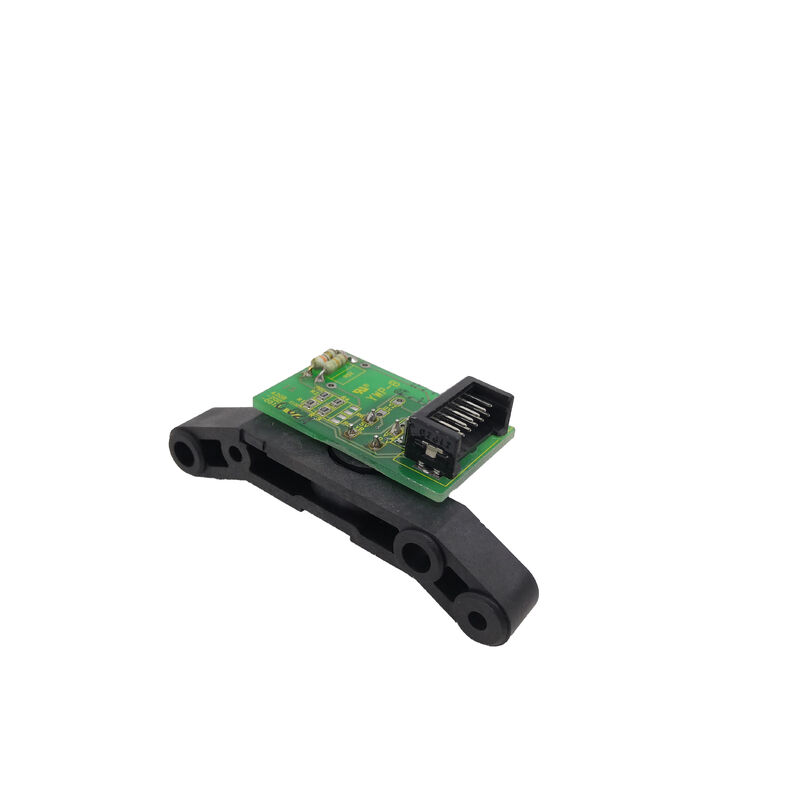

FANUC A20B-2003-0750 | Placa de E/S del Panel de Operador (B1) — Serie A20B-2003, Placa de Control de Interfaz del Operador de Máquina Herramienta CNC, Origen Japón

Descripción general

La FANUC A20B-2003-0750 es la Placa de E/S del Panel de Operador (designación B1) — la placa electrónica detrás de la superficie física del panel del operador de la máquina CNC. Cada botón que presiona el operador, cada lámpara indicadora que se enciende, cada posición del dial de control de la velocidad de avance y el circuito de parada de emergencia de la máquina pasan a través de esta placa. Es, en términos prácticos, el sistema nervioso sensorial y motor de la interfaz operador-máquina.

En la arquitectura CNC de FANUC, el panel del operador no es simplemente un ensamblaje pasivo de interruptores y lámparas cableado directamente a los módulos de E/S del CNC. La placa de E/S del panel del operador agrega una capa de inteligencia y acondicionamiento de señal entre los interruptores mecánicos brutos y la lógica interna del CNC.

Los cierres de interruptor brutos se filtran y se eliminan los rebotes para evitar que el rebote de contacto genere entradas espurias. Las corrientes de excitación de las lámparas se regulan para evitar la degradación de la retroiluminación LED o incandescente por transitorios de voltaje.

Las señales del volante MPG (Generador de Pulsos Manual) se reciben y se acondicionan en trenes de pulsos para el modo de operación manual del CNC.

El circuito de parada de emergencia se implementa con la lógica de seguridad apropiada para garantizar que la parada de emergencia siga siendo efectiva independientemente del estado del software del CNC.

La designación "B1" en la descripción oficial de la placa identifica una configuración específica dentro del producto A20B-2003-0750 — las placas de E/S del panel del operador en la serie A20B-2003 se producen en variantes (B1, B2, etc.) que corresponden a diferentes configuraciones de panel del operador con diferentes números de puntos de E/S, diferentes opciones de interfaz MPG y diferentes diseños de conectores para que coincidan con el panel del operador específico al que se ajusta la placa.

Especificaciones clave

Lo que hace realmente la placa de E/S del panel del operador

El alcance de las funciones gestionadas por la A20B-2003-0750 refleja todo lo que sucede en el punto de interacción física del operador con la máquina. Comenzando desde el lado de entrada del panel:

Entradas de pulsadores e interruptores de llave: Cada pulsador e interruptor de llave en el panel del operador está cableado a un circuito de entrada en la A20B-2003-0750.

Cuando se presiona un botón, el circuito de entrada de la placa registra el cierre del contacto, elimina los rebotes (filtrando la breve oscilación del contacto mecánico antes de que se estabilice) e informa el estado lógico al PMC del CNC. El PMC actúa entonces sobre la pulsación del botón: iniciando el ciclo, activando el refrigerante, seleccionando un programa, etc.

Interfaz del Generador de Pulsos Manual (MPG): El volante, o MPG, genera trenes de pulsos (típicamente 100 pulsos por revolución) a medida que el operador lo gira. La A20B-2003-0750 recibe estos pulsos y los acondiciona para la entrada de pulsos manual del CNC. La ruta de la señal MPG requiere un tratamiento eléctrico cuidadoso: las señales son diferenciales, el recuento de pulsos debe ser preciso sin pulsos perdidos o fantasma, y la dirección (CW vs CCW) debe decodificarse correctamente.

Cualquier falla en el circuito de interfaz MPG de esta placa afecta directamente la capacidad del operador para mover los ejes manualmente.

Interruptores de control de avance: Los diales de control de la velocidad de avance, la velocidad del husillo y la velocidad rápida producen señales de posición variable — ya sea un interruptor giratorio multiposición (que genera un código binario) o un potenciómetro analógico — que la placa decodifica en valores de control de avance porcentuales informados al CNC.

Salidas de lámparas indicadoras: El PMC del CNC impulsa señales de salida para activar las lámparas indicadoras en el panel.

Los circuitos de salida de la placa proporcionan corriente regulada a cada lámpara, protegiendo las E/S del PMC de la carga directa de la lámpara y proporcionando la corriente correcta tanto para tipos de indicadores LED como incandescentes.

Circuito de parada de emergencia (E-stop): El botón de parada de emergencia se conecta a través de un circuito de seguridad redundante en la placa, asegurando que la señal de parada de emergencia llegue tanto al control de servo del CNC como al relé de seguridad de la máquina en paralelo — la implementación de la placa debe cumplir con las normas de seguridad relevantes para la función de parada de emergencia.

Síntomas de falla que indican un problema con la A20B-2003-0750

Las placas de E/S del panel del operador fallan de maneras que son inmediatamente visibles para cualquiera que esté en la consola de control de la máquina:

Botones no responsivos: Uno o varios botones del panel no producen ninguna respuesta del CNC, a pesar de que la pantalla de diagnóstico del PMC confirma que el CNC está en el modo correcto para aceptar esas entradas.

Esto sugiere una falla en el circuito de entrada de la placa, ya sea un IC de búfer de entrada defectuoso o un pin de conector dañado.

Pulsaciones de botones fantasma: El CNC responde a un comando de función sin que el operador presione el botón correspondiente.

Esto sugiere un circuito de entrada atascado en el estado cerrado, posiblemente una resistencia pull-up defectuosa o un IC de entrada dañado con una salida con fugas.

Anomalías en las lámparas: Lámparas indicadoras del panel que están permanentemente encendidas, permanentemente apagadas o parpadeando cuando deberían estar estables, no causadas por la lógica del PMC, sino por ICs de control de lámparas defectuosos o pistas de salida en circuito abierto en la placa.

Disfunción del MPG: El volante gira pero el movimiento del eje es errático, inconsistente o ausente. El tren de pulsos del MPG está ausente o corrupto a nivel de placa.

Falla del circuito de parada de emergencia: El CNC genera una alarma de parada de emergencia que no se puede borrar incluso cuando el botón físico de parada de emergencia está liberado.

Esto requiere una investigación inmediata, ya que una falla en el circuito de parada de emergencia puede representar un problema tanto de seguridad como operativo.

Preguntas frecuentes

P1: ¿Cómo se distingue una A20B-2003-0750 defectuosa de una señal de salida o entrada del PMC defectuosa en el propio CNC?

La ruta de diagnóstico es: primero, verifique la pantalla de diagnóstico del PMC (entradas y salidas de direcciones G/F). Si la pantalla de diagnóstico del PMC muestra que una señal de entrada está atascada activa o inactiva independientemente del estado del botón físico, el problema está en la ruta de E/S entre el botón y el PMC, que incluye la A20B-2003-0750.

Si la pantalla de diagnóstico del PMC muestra que la entrada sigue correctamente el botón físico, pero la función de la máquina no se activa, el problema está en la escalera del PMC o en el circuito de salida. Las fallas de la placa de E/S típicamente muestran entradas que no siguen el estado físico del panel.

P2: ¿Se puede reemplazar la A20B-2003-0750 sin hacer una copia de seguridad de los parámetros o programas del CNC?

Sí. La placa de E/S del panel del operador no almacena datos de programas o parámetros del CNC. Es un dispositivo de interfaz de señal puro, sin SRAM, sin batería, sin memoria programable. Su reemplazo solo requiere apagar, cambiar la placa física y encender.

Los parámetros, programas y la escalera del PMC del CNC no se ven afectados por el reemplazo de la placa del panel del operador.

La única verificación posterior al reemplazo necesaria es la prueba funcional de todos los botones, lámparas, MPG y parada de emergencia del panel para confirmar que la placa de reemplazo está correctamente cableada y es funcional.

P3: El volante MPG no responde después de que se reemplazó la A20B-2003-0750. ¿Qué se debe verificar primero?

Primero, confirme que el cable MPG está correctamente reconectado a la nueva placa; los cables MPG a veces son ensamblajes de múltiples conectores donde un conector se omite fácilmente. Segundo, confirme que el interruptor de selección de eje en el panel del operador está correctamente configurado en un eje activo.

Tercero, verifique la configuración de los parámetros del CNC para la magnificación del MPG y la selección del eje si el MPG era funcional antes del reemplazo de la placa; estas configuraciones están en el CNC y no se ven afectadas por el cambio de placa, pero confirmarlas las elimina como variables.

Finalmente, verifique que la unidad MPG en sí sea funcional midiendo sus señales de salida con un osciloscopio mientras se gira el volante.

P4: ¿Es la A20B-2003-0750 la misma para todos los fabricantes de máquinas herramienta, o existe una versión específica para la máquina?

La A20B-2003-0750 (configuración B1) es la placa de E/S estándar del panel del operador de FANUC para una configuración de panel definida. Los fabricantes de máquinas herramienta que utilizan este ensamblaje estándar del panel del operador de FANUC utilizarán esta placa.

Sin embargo, los fabricantes de máquinas herramienta que diseñan sus propios paneles de operador personalizados, con diferentes números de botones, interfaces MPG no estándar o diseños de lámparas propietarios, pueden utilizar un modelo de placa de E/S diferente o una interfaz personalizada entre su panel y la placa de E/S estándar de FANUC.

Antes de solicitar un reemplazo, confirme contra el esquema eléctrico de la máquina o la etiqueta de la placa existente que la A20B-2003-0750 es la placa correcta para la configuración del panel de la máquina específica.

P5: ¿Cuáles son las causas más comunes de falla de la A20B-2003-0750 en máquinas con servicio prolongado?

La contaminación es la causa principal en entornos de máquinas herramienta: la neblina de refrigerante, el aerosol de aceite y el polvo metálico que ingresan a través de las ranuras de ventilación del panel del operador durante años de operación depositan películas conductoras en la superficie de la placa, causando cortocircuitos entre pistas o pines de entrada adyacentes.

La segunda causa más común es la degradación relacionada con el contacto de los zócalos de los conectores de la placa: años de apertura del panel del operador para mantenimiento aflojan gradualmente los conectores de borde de tarjeta o los conectores de acoplamiento, causando un contacto intermitente que se presenta como fallas aleatorias de los botones.

La tercera causa es la falla del IC controlador de lámparas por sobrecorriente si una lámpara del panel se reemplaza con un tipo incorrecto que consume más corriente que la clasificación del IC controlador.
