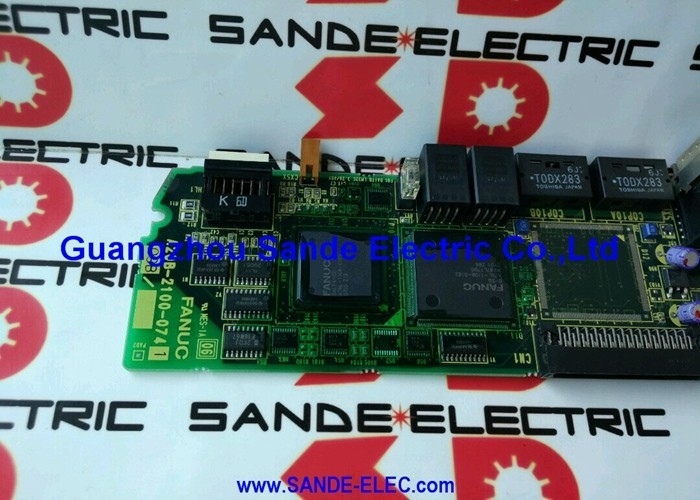

Fanuc A20B-2003-0420 Panel de control de PCB A20B20030420 A2OB-2OO3-O42O utilizado

A20B-2003-0420∙ FANUC αi PS HV Conducción de PCB ∙ A06B-6150-H75 / A06B-6150-H100 / Alta tensión de la fuente de alimentación de la placa de accionamiento

αi PS HV FANUC Serie de fuente de alimentación de alta tensión

La serie FANUC αi PS HV (Alpha-i Power Supply, High Voltage) proporciona la potencia del bus de CC para los sistemas de servo y accionamiento de husillo de la serie Alpha-i de FANUC en entornos eléctricos de alto voltaje. The "HV" designation distinguishes these modules from the standard 200V-class αi PS modules — HV variants are designed for higher-voltage supply architectures common in certain markets and machine tool configurations.

El A20B-2003-0420 es el "PCB del controlador" dedicado instalado en los dos modelos de mayor potencia de la serie αi PS HV:

The smaller αi PS HV models (18HV through 60HV) do not carry the A20B-2003-0420 driver board — this board is specific to the 75HV and 100HV models where additional drive circuitry is needed for the higher output power.

Especificaciones clave

Función del PCB del conductor en el αi PS HV

La fuente de alimentación αi PS HV contiene varios PCB que trabajan juntos.

Las señales de conducción de la puerta:El conductor de PCB amplifica los comandos de conmutación del PCB de control (A20B-2100-0390) en los impulsos de transmisión de alta corriente de la puerta necesarios para cambiar los transistores de potencia IGBT o similares del módulo de potencia.

El aislamiento:Los circuitos de accionamiento de puertas requieren aislamiento eléctrico entre las señales de nivel de control y el circuito de conmutación de potencia de alto voltaje.El A20B-2003-0420 proporciona esta función de aislamiento asegurando que los circuitos de control y alimentación estén correctamente separados.

Integración de la protección:El conductor de PCB monitorea los dispositivos de conmutación de energía para las condiciones de fallo, detectando cortocircuitos, saturación,o eventos de sobre-temperatura y generando apagones de protección rápidos para evitar daños en los componentes.

El A20B-2003-0420 es específico para los modelos de 75HV y 100HV porque estas variantes de mayor potencia requieren uncircuito de accionamiento de puertas de mayor capacidad que la arquitectura de PCB de los modelos de menor potencia maneja internamente.

Escenarios de aplicación

A i PS 75HV fallo en el circuito de circuito impreso del conductor:Un módulo de alimentación FANUC αi PS 75HV desarrolla fallas en el nivel de control o en el accionamiento de la puerta..El reemplazo restaura la función del módulo de alimentación.

αi PS 100HV mantenimiento de la fuente de alimentación de alta tensión:El servoaccionamiento más grande de una planta de producción, alimentado por un módulo de alimentación de 100 HV, se somete a un mantenimiento completo.Se sustituye el PCB del controlador A20B-2003-0420 junto con el PCB de control A20B-2100-0390 como parte de la renovación de la placa interna.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre los módulos αi PS de 75HV y 100HV que requieren A20B-2003-0420?

Los modelos de 18HV a 60HV integran todas las funciones de accionamiento de la puerta en su PCB de control único (sólo A20B-2100-0390). The 75HV and 100HV models handle significantly higher switching currents — requiring a dedicated driver PCB (A20B-2003-0420) with more robust gate drive circuitry to switch the larger power modules at the required speed and reliability.

P2: ¿Puede sustituirse el A20B-2003-0420 independientemente del A20B-2100-0390 en el mismo módulo?

Sí, el PCB de conductor (A20B-2003-0420) y el PCB de control (A20B-2100-0390) son componentes separados del módulo αi PS 75HV/100HV cada uno de ellos es intercambiable de forma independiente.Si la prueba de diagnóstico identifica una placa como la fallaSin embargo, si la condición de falla (como un cortocircuito de un transistor de potencia) podría haber causado sobrecarga en ambas placas,ambos deben inspeccionarse antes de volver a poner en servicio el módulo.

P3: ¿Qué alarmas o síntomas indican un fallo del PCB del conductor A20B-2003-0420?

Las fallas del PCB del controlador en los módulos αi PS se manifiestan típicamente como: alarmas del módulo de alimentación inmediatamente al activar el bus de CC, falla de la etapa de conmutación de energía para encenderse a pesar de un PCB de control sano,o comportamiento oscilante o errático del bus de corriente continua que sugiera un accionamiento incompleto o asimétrico de la puertaEstos deben distinguirse de los fallos del módulo de transistores (que producen alarmas de sobrecorriente) y de los fallos del PCB de control (que producen errores de comunicación o de parámetros).La pantalla de 7 segmentos del módulo αi PS muestra códigos de alarma que ayudan a identificar el nivel de falla.

P4: ¿Qué precauciones de seguridad se aplican antes de acceder a la A20B-2003-0420 dentro del αi PS 75HV o 100HV?

Apague la energía y bloquee el suministro principal.Los módulos αi PS HV funcionan a altos voltajes de bus de CC sensiblemente superiores a los de las fuentes estándar de clase 200V y estos voltajes persisten en los condensadores de bus después de la eliminación de la red. Siga el tiempo de espera de descarga especificado en el manual de mantenimiento del servoamplificador FANUC αi antes de abrir el módulo.Mango A20B-2003-0420 con una correa de muñeca antistática en una superficie segura para el ESD.
