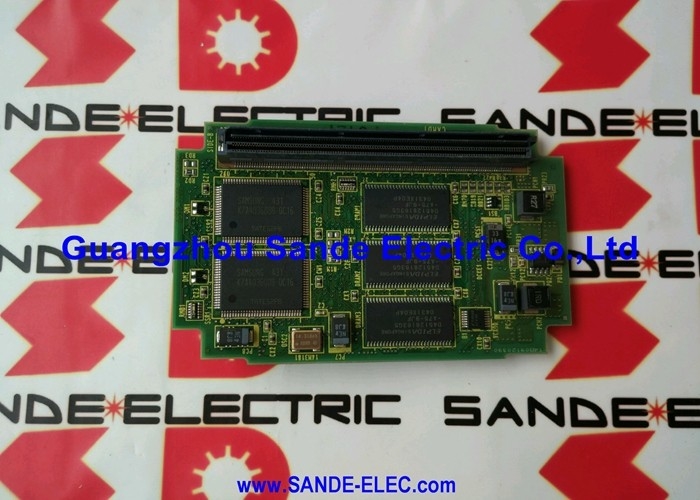

1 PC Nuevo Fanuc A20B-2002-0850 Junta A20B20020850 A2OB-2OO2-O85O

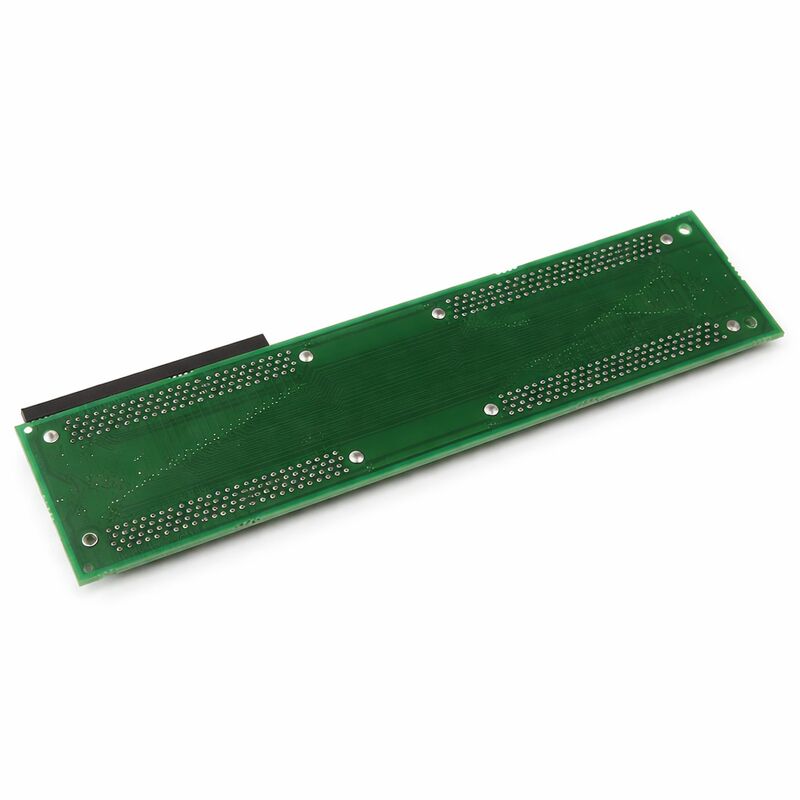

FANUC A20B-2002-0850∙ A20B-2002 Serie 1-Slot PCB de plano de fondo

Foro único, diseño pasivo

El A20B-2002-0850 es una placa de plano trasero de ranura única de la serie A20B-2002 de FANUC la familia de PCB de infraestructura de bastidores utilizados en la arquitectura de control CNC modular de FANUC.El plano de fondo no contiene firmware y no ejecuta ningún procesamientoEs el fundamento físico y eléctrico de una ranura del módulo de control: envía voltajes de alimentación al módulo,transporte las señales de comunicación del bus entre el módulo y el plano trasero principal del rack, y proporciona la interfaz de conector mecánico en la que se asienta el módulo enchufable.

La arquitectura CNC modular de FANUC utiliza placas de plano trasero de diferentes números de ranuras ­ uno, dosy tres ranuras ­ combinadas dentro de un bastidor de control para crear la configuración específica que requiere un constructor de máquinasLa máquina A20B-2002-0850 maneja exactamente una ranura. Cuando la configuración de la máquina requiere acomodar una sola opción o un módulo de expansión, una tarjeta de E/S adicional, una interfaz de comunicación,una placa de servidor de datos el plano trasero de 1 ranura proporciona esa posición sin dejar ranuras vacías en el rack.

Cómo identificar una falla en el plano de fondo

Las fallas de los planos de fondo a menudo se identifican erróneamente como fallas de módulos porque los síntomas parecen idénticos el módulo que ocupa las alarmas de ranura fallidas o no se comunica,sugiriendo que el módulo mismo ha fallado. El paso de diagnóstico que separa los dos: mover el módulo sospechoso a una ranura bien conocida del mismo tipo.El plano trasero de la ranura original es la fuente de falla.

Causas comunes de fallas:

• Desgaste de los conectorespor extracción y reinserción repetidas de módulos
• Trazas de grietas en PCBde impacto mecánico o de tornillos de montaje con exceso de torsión
• Contaminaciónde niebla de refrigerante o de partículas metálicas finas que cubren los huecos de aislamiento, causando una corriente de fuga que desencadena apagones térmicos o alarmas de potencia

Reemplazar el plano trasero no requiere copia de seguridad de datos ̇ la placa no almacena nada.

Especificaciones clave

Preguntas frecuentes

P1: ¿Cómo puedo confirmar que el plano trasero en lugar del módulo es defectuoso?

Si el módulo funciona correctamente en la ranura alternativa, el plano trasero de la ranura original es la fuente de fallo.Si el módulo falla en ambas ranurasUna comprobación de la continuidad de la potencia del plano trasero y las huellas de la señal utilizando el manual de conexión de hardware CNC también puede confirmar la integridad de las huellas sin necesidad de un módulo de repuesto.

P2: ¿El reemplazo del A20B-2002-0850 requiere cambios de parámetros?

No. El plano de fondo no almacena datos y no tiene parámetros configurables. Después de la sustitución física, vuelva a instalar el módulo, encender, y verificar que el módulo se comunica correctamente.No se necesitan cambios de software o de parámetros a menos que el propio módulo también se haya reemplazado simultáneamente.

P3: ¿Puede utilizarse un plano trasero de 2 ranuras en lugar del A20B-2002-0850 de 1 ranura?

Ningún número de ranuras diferentes no es intercambiable sin modificaciones físicas en el chasis del bastidor.El plano trasero de 1 ranura se ajusta al espacio físico y a las posiciones de los conectores asignados para una posición de una ranuraUn tablero de 2 ranuras crearía una discrepancia dimensional con el chasis y los tableros adyacentes.

P4: ¿Existe riesgo de ESD cuando se maneja un plano de fondo pasivo?

Sí, aunque más bajo que para las placas de procesador activo.la manija por los bordes de la tabla, y evitar el deslizamiento de la tabla en superficies no antistáticas.

P5: El conector de la A20B-2002-0850 está físicamente dañado, pero las huellas parecen intactas. ¿Es posible repararlo solo con el conector?

Si los daños se limitan al conector, los pines doblados, la carcasa agrietada, el fallo individual del contacto, la reparación a nivel del conector puede ser viable con herramientas de reelaboración SMD apropiadas.Verificar que no se haya levantado cobre de la almohadilla de PCB durante el evento de fallaSi las almohadillas están dañadas, el reemplazo de los conectores se vuelve poco práctico y el reemplazo de toda la placa es el camino correcto.
