placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2902-0180 |

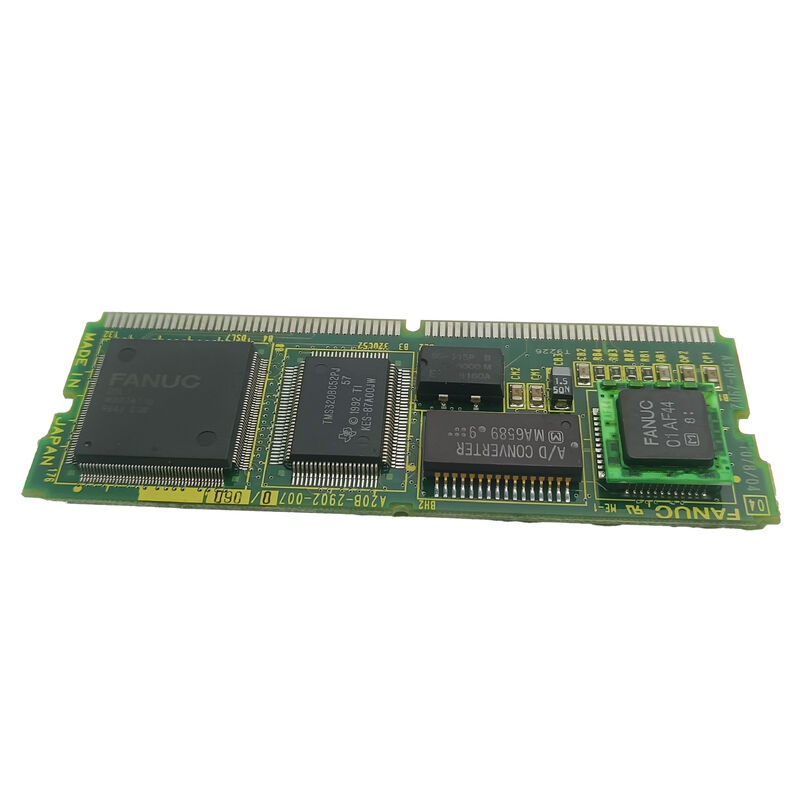

ElLas condiciones de las condiciones de trabajo se determinarán en función de las condiciones de trabajo.belongs to the A20B-2902 product family — a series of compact plug-in servo control modules that serve as the bridge between the CNC system's central processing board and the servo amplifier drive stages.
En la arquitectura de control CNC de FANUC desde finales de la década de 1980 hasta la década de 1990, los módulos de la serie A20B-2902 generalmente se instalaron en ranuras dedicadas en la placa principal de la CPU o en una placa base servo separada,que proporciona el acondicionamiento analógico o digital de la señal de comando por servo, recepción de señales de retroalimentación y ejecución de circuito de control de eje para los ejes controlados del CNC.
The cross-reference A350-2902-T186/01 identifies a related assembly or sub-specification for this module — a common FANUC practice where the same functional board carries both an A20B PCB number and an A350 assembly reference, con el número A350 que identifica un subconjunto integrado que puede incluir elementos de hardware o firmware adicionales más allá de la PCB desnuda.
La asociación "Soft 9070" identifica la generación de servo software para la que está destinado este módulo.con cada versión sintonizada para tipos de motor específicos, resoluciones del codificador y parámetros del bucle de control.
La versión del software se almacena en el firmware del propio módulo, y la compatibilidad entre la versión del servo software y el sistema de motor/encoder conectado es un requisito de instalación fundamental.
Al igual que todas las placas de la serie A20B-2902, la A20B-2902-0180 es un módulo de tecnología de montaje superficial (SMT)y gestionado térmicamente para funcionar de manera fiable en el entorno de gabinete eléctrico cerrado del CNC.
Su factor de forma compacto permite la instalación sin espacio sustancial del panel mientras ofrece el procesamiento servo en tiempo real que exige el movimiento CNC moderno.
| Parámetro | Valor |
|---|---|
| Serie | A20B-2902 Las demás |
| Referencias cruzadas | A350-2902-T186/01 en el que se incluye el número de aeronave |
| Función | Modulo de control de servo / PCB de interfaz de servo |
| El software | Se aplicará el método de ensayo de la composición de los materiales. |
| Tecnología | Montura de superficie (SMT) |
| Estatus de las personas | Repuestos descontinuados |
| Origen | Japón |
The A20B-2902 series covers a wide range of servo-related PCBs in FANUC's CNC ecosystem — from two-axis digital servo control modules (like the A20B-2902-0070) to spindle interface modules (A20B-2902-0236), módulos de memoria DRAM (A20B-2902-0630) y módulos de memoria SRAM.
Lo que unifica a la familia es su papel como placas hijas enchufables PCB compactos que se colocan en posiciones definidas en los conjuntos de placas base más grandes de FANUC para agregar o expandir capacidades específicas del sistema.
La posición del A20B-2902-0180 dentro de esta familia como un módulo de control servo lo coloca en la parte crítica de movimiento del sistema CNC.
Servo control modules in this era were responsible for taking the CNC CPU's computed axis positions (updated every interpolation cycle — typically every 1–8ms depending on the control generation) and executing the higher-frequency current and velocity control loops (at the PWM frequency, por lo general 4 ¢ 8 kHz) que traducen los comandos de posición en par del motor.
Esta estructura jerárquica de control interpolación lenta en la CPU CNC, bucles de servo rápidos en el módulo de servo dedicado es la base de la arquitectura de control de servo de FANUC.
La designación "Soft 9070" asociada con la A20B-2902-0180 es significativa. Las versiones de software de servo de FANUC codifican parámetros específicos del motor, coeficientes de ley de control,y conjuntos de características adaptados a generaciones particulares de servomotores y codificadores.
Un módulo que ejecuta Soft 9070 se combina con los servomotores, codificadores y generación del sistema CNC para los que fue diseñado.
La instalación de un módulo de servocontrol con una versión de software incompatible por ejemplo, sustituir un módulo con un número Soft diferente cuando se requiere una versión específica puede resultar en:Escalada incorrecta de la constante de par (que hace que el eje funcione a la velocidad incorrecta para un error de posición determinado), una interpretación errónea del recuento de pulsos del codificador (que causa un recuento erróneo de la posición) o condiciones de alarma ya que los ajustes de ganancia del servocircuito no coinciden con las características mecánicas del motor.
La confirmación de la compatibilidad de la versión del software antes de instalar un A20B-2902-0180 de reemplazo es tan importante como la confirmación de la coincidencia del número de pieza física.
Las fallas de los módulos de control de servo en los sistemas FANUC CNC se manifiestan como códigos de alarma específicos del sistema de servo.o etapa de potencia) incluyen:
Alarmas de servocomunicación:El módulo de control maneja la comunicación en serie con los servoamplificadores si los circuitos de comunicación del módulo fallan, el CNC no puede recibir el estado de servo listo,que resulten en alarmas de fallo de inicialización del servo.
Alarmas de desviación de posición:If the servo module's position error register accumulates faster than the control loop can respond — caused by a failed gain stage or a corrupted control parameter set in the module's firmware — the CNC trips on excessive following error.
Si el vehículo no es compatible con el sistema de regulación de la velocidad, se aplicará el procedimiento siguiente:Debido a que un módulo de control puede servir a múltiples ejes (dependiendo de la configuración CNC), un fallo del módulo a menudo se presenta como alarmas simultáneas en todos los ejes que controla,en lugar de un fallo de un solo eje que es más probable que sea un problema de motor o cable.
P1: ¿Cómo se identifica la versión correcta del servo software (número Soft) para un reemplazo A20B-2902-0180?
La versión del servo software se imprime en la etiqueta del módulo original instalado o se puede encontrar en la pantalla de información del sistema del CNC (accesible a través de la tecla SYSTEM en el panel MDI).La documentación del fabricante de la máquina herramienta también especifica la versión del servo software requerido.
Cuando se adquiera un A20B-2902-0180 de reemplazo, el sufijo de revisión del firmware en el panel (por ejemplo, /02A) debe coincidir con el original siempre que sea posible.Las versiones de software de servo que no coinciden pueden causar alarmas de servo o un comportamiento incorrecto del eje.
P2: ¿Se puede reparar el A20B-2902-0180 a nivel de componentes, o es la única opción el reemplazo?
La reparación a nivel de componentes es posible en centros de reparación experimentados de FANUC con acceso a plataformas de ensayo y al equipo de ensayo de carga del servomotor adecuado.Los artículos de reparación comunes en los módulos de la serie A20B-2902 incluyen condensadores electrolíticos SMD (relacionados con la edad), ICs dañados de montaje de superficie por eventos de ESD, y reguladores de voltaje fallidos.
La construcción SMT compacta requiere herramientas de reelaboración SMD de precisión y técnicos cualificados.la reparación a nivel de componentes es la opción más económica a largo plazo para las instalaciones con capacidad de reparación.
P3: ¿Es necesario que el A20B-2902-0180 coincida con la placa principal CNC específica en la que se instalará?
Sí, en el sentido de que la placa principal CNC debe tener el protocolo de interfaz y ranura compatible para el A20B-2902-0180.número de pines del conector, y el protocolo de señal en esos pines debe coincidir.
Además, el software del sistema del CNC debe reconocer e iniciar la versión de hardware específica del módulo.
Antes de instalar una pieza de repuesto, confirme el número de pieza de la placa principal del CNC de destino y la ranura que ocupa el módulo con respecto al manual de mantenimiento del CNC.
P4: ¿Cuáles son las precauciones ESD necesarias al manipular el A20B-2902-0180?
El A20B-2902-0180 contiene CMOS e ICs bipolares que son sensibles a la descarga electrostática.con un contenido de fibras sintéticas superior al 85%, alfombras y otros materiales generadores de estado.
No coloque el módulo en superficies de cartón o plástico ordinario.
Los daños por ESD son a menudo latentes el tablero puede parecer funcionar después de un evento de ESD, pero fallar prematuramente en días o semanas en condiciones operativas.
P5: El módulo tiene la etiqueta A350-2902-T186/01. ¿Es esta la misma parte que el A20B-2902-0180?
Sí, FANUC utiliza una doble numeración para muchos componentes: el número A20B-XXXX-XXXX identifica la placa de circuito impreso (PCB) desnuda,mientras que el número A350-XXXX-XXXXX identifica el mismo componente en un contexto de subensamblaje o embalaje de accesorios puede incluir la placa desnuda más cualquier firmware instalado en fábricaEn el caso de la adquisición y el reemplazo, ambos números se refieren al mismo artículo funcional y se puede utilizar cualquiera de los dos números para obtener el reemplazo correcto.
Confirme ambos números cuando se comunique con los proveedores para evitar confusiones.
