placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2002-0210 |

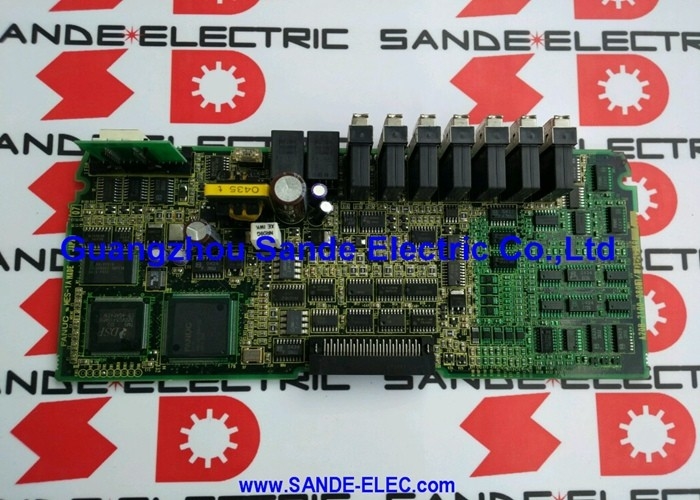

La FANUC A20B-2002-0210 es la placa de interfaz HSSB (bus serie de alta velocidad), el hardware que hace posibles las arquitecturas "Power C" y Open CNC de FANUC. Para comprender por qué esta placa es importante, es útil entender para qué fue diseñado el HSSB.
A mediados o finales de la década de 1990, FANUC reconoció que los fabricantes de máquinas herramienta y los usuarios finales deseaban cada vez más integrar la capacidad de computación de PC estándar junto con el control en tiempo real del CNC, para interfaces de operador personalizadas, transmisión de programas DNC desde servidores de planta, recopilación de datos de producción, gestión de vida útil de herramientas e integración de procesos.
El desafío era que los buses de expansión de PC estándar (ISA, PCI) no podían cumplir con los requisitos de latencia en tiempo real del intercambio de datos del CNC, y los puertos serie estándar (RS-232) eran demasiado lentos para transferencias de programas grandes. La respuesta de FANUC fue HSSB, un bus serie propietario diseñado específicamente para una comunicación determinista y de alto ancho de banda entre un CNC FANUC y una PC ubicada en el mismo lugar.
La A20B-2002-0210 es el hardware del lado del CNC de esta conexión HSSB. Se instala en el plano posterior del sistema CNC (o en una ranura dedicada en un conjunto de tarjetas de interfaz FANUC) y gestiona el protocolo del bus serie en el lado del CNC del enlace.
El lado de la PC es atendido por una tarjeta de interfaz HSSB complementaria (típicamente una tarjeta ISA o PCI instalada en la PC); juntas, las dos placas crean un canal de comunicación dedicado entre el entorno de procesamiento en tiempo real del CNC y el sistema operativo de propósito general de la PC.
| Parámetro | Valor |
|---|---|
| Función | Placa de interfaz HSSB / Power C |
| Protocolo | HSSB (Bus serie de alta velocidad) |
| Arquitectura | Integración CNC a PC (Open CNC) |
| Interfaz de bus | Bus ISA / Plano posterior del CNC |
| Serie | A20B-2002 |
| Estado | Repuesto descontinuado |
| Origen | Japón |
El Bus Serie de Alta Velocidad fue la solución de FANUC a la brecha de integración entre el procesamiento CNC en tiempo real y las aplicaciones de operador basadas en PC.
A diferencia de los métodos de comunicación CNC estándar (RS-232 a 9.6-38.4 kbps, o tarjeta de memoria PCMCIA para transferencia de programas), HSSB proporcionó:
Latencia determinista: El protocolo HSSB garantiza que los datos de estado del CNC (posición de la máquina, velocidad del husillo, alarmas, contador de programas) se transmitan a la PC dentro de un tiempo limitado, lo cual es fundamental para las aplicaciones de interfaz de operador personalizadas que deben mostrar el estado de la máquina en tiempo real sin un retraso perceptible.
Alto ancho de banda: HSSB opera a velocidades órdenes de magnitud superiores a RS-232, lo que permite transferir programas CNC grandes desde un servidor DNC a la memoria de programas del CNC en segundos en lugar de minutos.
Datos bidireccionales en tiempo real: No solo transferencia de programas: HSSB permite que la aplicación de PC lea y escriba parámetros del CNC, señales PMC y estado de la máquina en tiempo casi real, lo que permite aplicaciones sofisticadas de monitoreo de procesos, control adaptativo y recopilación de datos de máquinas.
Software integrado: FANUC proporcionó una biblioteca de software (la API HSSB de FANUC) para el lado de la PC, lo que permite a los fabricantes de máquinas herramienta e integradores de sistemas escribir aplicaciones personalizadas en C o C++ que se comunicaban directamente con el CNC a través de la conexión HSSB.
La designación "Power C" en la descripción de la A20B-2002-0210 identifica un concepto específico de integración de sistemas FANUC donde el hardware CNC (con la A20B-2002-0210 instalada) opera junto con una PC dedicada (típicamente una computadora industrial montada en el mismo gabinete o adyacente) que ejecuta el software Open CNC de FANUC. En esta configuración:
El CNC FANUC maneja todas las funciones en tiempo real: interpolación, control de servo a través de FSSB, ejecución de ladder PMC y gestión de E/S de máquina, a nivel de hardware, con las garantías de rendimiento en tiempo real que esto requiere.
La PC conectada maneja funciones no en tiempo real pero computacionalmente intensivas: la interfaz gráfica del operador con visualización de trayectoria de herramienta, el servidor de programas DNC (transmisión de programas grandes desde una red de fábrica al CNC), el sistema de registro de datos de la máquina y cualquier aplicación personalizada del fabricante de la máquina que requiera un sistema operativo completo (Windows, típicamente) en lugar del entorno limitado disponible en la propia interfaz del operador del CNC.
La A20B-2002-0210 es el hardware físico que hace posible esta arquitectura paralela: es el enlace de comunicación siempre activo que garantiza que los dos entornos de procesamiento permanezcan sincronizados.
Cuando la A20B-2002-0210 falla, los síntomas son específicos del enlace de comunicación HSSB:
El software de PC pierde la conexión con el CNC: La aplicación Open CNC o Power C en la PC muestra un mensaje de "conexión CNC perdida" o "error HSSB", a pesar de que el CNC en sí mismo continúa operando normalmente a través de su propio panel de operador.
Falla la transferencia de programas DNC: Los programas que se transfirieron previamente de la PC al CNC a través de HSSB ya no se pueden enviar; el CNC no muestra actividad DNC o genera un error de comunicación.
La visualización de datos en tiempo real se congela: La visualización de la posición del eje, el indicador de velocidad del husillo y la visualización de alarmas de la interfaz del operador de la PC dejan de actualizarse; el flujo de datos HSSB del CNC a la PC se ha interrumpido.
Conexión intermitente: Más comúnmente que una falla total, la A20B-2002-0210 se presenta como caídas intermitentes de conexión, particularmente después de que el gabinete ha estado funcionando durante varias horas (lo que sugiere una falla de componente relacionada con la temperatura que ocurre solo cuando la placa alcanza la temperatura de operación).
P1: ¿Se puede usar el FANUC HSSB (A20B-2002-0210) con PCs modernas que ejecutan Windows 10 o posterior?
La interfaz HSSB requiere la tarjeta HSSB complementaria del lado de la PC (una placa ISA o PCI separada) y la biblioteca de software HSSB de FANUC. Las PC modernas típicamente no tienen ranuras ISA, y las tarjetas HSSB PCI pueden carecer de controladores compatibles con Windows 10/11. La mayoría de los sistemas FANUC basados en HSSB encontrados hoy en día ejecutan PCs industriales más antiguas con sistemas operativos Windows XP o anteriores; reemplazar la PC en un sistema HSSB es un proyecto de ingeniería significativo que puede requerir soporte de FANUC para identificar una opción de interfaz de PC compatible de la generación actual (existen alternativas basadas en Ethernet al HSSB en generaciones más nuevas de CNC FANUC).
P2: ¿Es la A20B-2002-0210 la misma que las placas HSSB estándar (A20B-8001-0290, A20B-8001-0581)?
No. Las placas HSSB de la serie A20B-8001-0XXX y la A20B-2002-0210 pueden cumplir funciones similares (comunicación serie CNC a PC), pero son generaciones y configuraciones de hardware diferentes dentro de la gama de productos de FANUC.
La serie A20B-8001 tiende a ser la placa del lado de la PC con bus ISA, mientras que la A20B-2002-0210 se identifica como una placa de interfaz Power C / HSSB en el lado del CNC. Confirme el número de pieza específico requerido de la documentación del sistema o de la etiqueta de la placa instalada antes de solicitar un reemplazo.
P3: ¿Puede el CNC continuar operando para el mecanizado si la A20B-2002-0210 falla?
Sí, en la mayoría de las configuraciones. El enlace HSSB sirve a las funciones de integración de la PC (interfaz del operador, DNC, recopilación de datos); las funciones principales en tiempo real del CNC (control de servo, ladder PMC, E/S de máquina) son manejadas por la placa de CPU principal y el hardware de control de servo, que operan independientemente del HSSB.
Si la A20B-2002-0210 falla, la PC pierde su conexión con el CNC, pero la máquina generalmente puede continuar ejecutando programas ya cargados en la memoria del CNC utilizando el panel MDI/operador del propio CNC.
La transmisión DNC de nuevos programas de la PC al CNC no estaría disponible hasta que se reemplace la placa HSSB.
P4: ¿Cuáles son las causas más comunes de falla de la A20B-2002-0210 en sistemas instalados?
La degradación de los condensadores electrolíticos en la sección de fuente de alimentación de la placa es el modo de falla más común relacionado con la edad; los circuitos integrados de interfaz serie de alta velocidad requieren voltajes de suministro de CC limpios y estables, y un aumento modesto en la ESR de los condensadores puede causar problemas de integridad de la señal en el enlace HSSB.
Los componentes transmisores/receptores ópticos HSSB (si la placa utiliza fibra óptica para el enlace HSSB) pueden degradarse con el tiempo, reduciendo la potencia de salida óptica y eventualmente causando errores de comunicación en condiciones marginales.
El daño por ESD durante el mantenimiento de la PC (si la PC y el gabinete del CNC están conectados y uno se abre descuidadamente) es una causa común provocada por eventos.
P5: ¿Se requiere una copia de seguridad de los datos del CNC antes de reemplazar la A20B-2002-0210?
La A20B-2002-0210 es una placa de interfaz; no almacena datos de usuario del CNC (parámetros, programas, compensaciones). Su reemplazo no afecta ningún dato almacenado en los módulos SRAM o FROM del CNC.
Sin embargo, si la configuración del software de la PC incluye configuraciones específicas de HSSB (número de canal CNC, dirección de comunicación o similar), estas configuraciones en la aplicación de PC pueden necesitar ser verificadas o reconfiguradas después del reemplazo del hardware.
El lado del CNC no requiere restauración de datos después de un reemplazo de placa HSSB.
