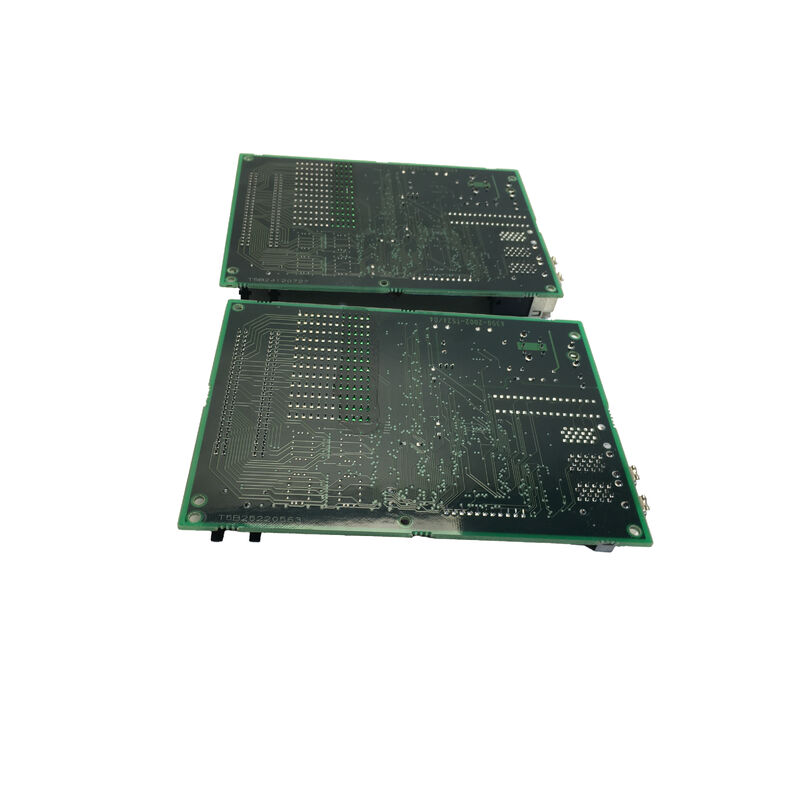

placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2002-0110 |
ElFANUC A20B-2002-0110 Las condiciones de las condiciones de trabajoes el PCB de dos ranuras de la serie A20B-2002 de FANUC la base física sobre la que se montan y operan juntos dos módulos de control CNC.En la arquitectura de ingeniería de los controladores CNC de la serie 16/18 de FANUC, la electrónica de control no está construida como una sola placa monolítica, sino como una colección de módulos específicos para el propósito principal de la CPU, interfaz de servo, opciones de E/S, expansión de memoria,tarjetas de comunicación que se conectan a un plano de fondo común.
Esta modularidad fue una elección de diseño deliberada: permite reemplazar los módulos fallidos sin perturbar los módulos de trabajo,permite ampliar la capacidad del sistema añadiendo una nueva tarjeta de opción en una ranura abierta, y simplifica la fabricación al permitir a FANUC mezclar y combinar módulos para construir diferentes configuraciones CNC a partir de una plataforma de hardware común.
El plano de fondo es lo que hace que esto funcione.
Cada módulo en un bastidor de controladores FANUC se conecta al plano trasero a través de conectores de borde ¢ contactos dorados que se acoplan con los dedos del borde de la tarjeta en el borde inferior de cada módulo.A través de estos conectores, el plano trasero suministra simultáneamente los voltajes de alimentación (los rieles de corriente continua regulados desde la unidad de alimentación del CNC) a todos los módulos,y proporciona las líneas de señal de autobús compartidas que permiten a los módulos comunicarse entre sí.
Para un backplane de 2 ranuras, dos módulos coexisten en este entorno eléctrico compartido.
El formato de 2 ranuras del A20B-2002-0110 lo convierte en la configuración más compacta de la serie utilizado en secciones de controladores donde solo dos módulos necesitan compartir un rack común,o en sistemas en los que se utilizan secciones individuales de bastidores para distribuir la electrónica de control espacialmente dentro de un gran gabinete.
Las configuraciones de rack FANUC más grandes utilizan variantes de plano trasero de 3 ranuras, 4 ranuras o 6 ranuras de la misma familia A20B-2002; cada una maneja la misma función fundamental pero con más posiciones de módulos.
| Parámetro | Valor |
|---|---|
| Función | PCB de fondo pasivo de 2 ranuras |
| Tipo de producto | Passivo sin componentes activos |
| Las ranuras del módulo | 2 posiciones |
| Serie | A20B-2002 Las condiciones de los productos |
| El papel del bastidor | Interconexión de energía + bus + señal |
| Origen | Japón |
Llamar a la A20B-2002-0110 una placa "pasiva" significa que no contiene microprocesadores, ni memoria, ni procesamiento activo de señales.
El diseño de PCB de un plano de fondo industrial implica varios desafíos de ingeniería que son invisibles desde el exterior:
Diseño de la pista de energía:Los carriles de potencia del plano trasero soportan la carga combinada de todos los módulos instalados simultáneamente.
En el caso de un plano trasero de 2 ranuras en un sistema CNC FANUC, esto significa que las huellas de cobre que transportan +5V, ±15V,y +24V deben soportar la toma de corriente pico de dos módulos de control completamente cargados ̇ potencialmente varios amperios ̇ sin caída excesiva del voltaje resistivo, y sin rastros de calentamiento hasta el punto de daño del sustrato de PCB.
El ancho de la pista, el peso de cobre y el diseño contribuyen a la integridad de la entrega de energía a largo plazo de la placa.
Integridad de la señal del bus:Las pistas paralelas del bus de datos en el plano de fondo transportan señales digitales a velocidades de hasta varias decenas de megahertz.
En estas frecuencias, el trazado de PCB actúa como una línea de transmisión ∙ su impedancia debe coincidir con la impedancia de los circuitos de conducción y recepción para evitar los reflejos de la señal que causan errores de bus.
La pila de capas del plano trasero, la geometría de traza y el diseño de terminación están diseñados para la integridad de la señal en la frecuencia de operación especificada.
Aislamiento entre módulos:A pesar del bus compartido, algunas señales en el plano de fondo deben ser enviadas solo a ranuras específicas.
The backplane's artwork defines exactly which connector pins are common across all slots and which are dedicated to individual slots — an error in this routing at PCB design time would cause two modules to interfere with each other's dedicated signals.
Los diseños de los planos traseros de FANUC se validan con toda la gama de combinaciones de módulos que pueden instalarse.
Los fallos de los planos de fondo son poco frecuentes
Daño por sobretensiones:Un pico de voltaje en la fuente de corriente alterna o en el bus de corriente continua interno del CNC, si es lo suficientemente grave como para exceder la resistencia dieléctrica del sustrato de PCB, causa una ruptura de aislamiento entre las pistas de potencia y tierra adyacentes.
La zona dañada aparece visualmente como un material de PCB carbonizado o decolorado, y representa un cortocircuito parcial en curso que puede estar bajo carga o empeorar progresivamente.
Cualquier tablero que muestre un seguimiento visible de un evento de oleaje debe reemplazarse, no continuar en servicio.
Ingreso de refrigerante o contaminación:Los ambientes de las máquinas herramienta producen niebla de refrigerante en el aire, polvo metálico y aerosoles de aceite.
En un plano trasero, donde los aviones de potencia y tierra corren en estrecha proximidad en la misma tabla,una película de contaminación conductiva crea vías de fuga que causan fallas intermitentes del bus o inestabilidad del tren de potencia.
La limpieza del tablero con un disolvente de grado electrónico adecuado puede resolver el problema temporalmente; si la contaminación se acumula de nuevo, es necesario reemplazar el tablero.
Daño físico del conector:Las reiteradas inserciones y extracciones de módulos, durante muchos años de mantenimiento, desgastan gradualmente los contactos de los conectores de los bordes del plano trasero.Los contactos desgastados u oxidados producen fallas intermitentes del módulo que no se distinguen a nivel del sistema de un módulo defectuoso..
La inspección visual de los contactos de los conectores y el ensayo de continuidad de los pines de los conectores identifican este modo de falla.
P1: ¿Cómo se identifica el A20B-2002-0110 como el plano trasero de 2 ranuras correcto para un sistema CNC específico?
The correct backplane is specified in the CNC's maintenance manual or hardware connection manual — FANUC publishes hardware configuration tables that list which backplane part number is used with which combination of modules.
La etiqueta del número de pieza de la placa instalada (normalmente en un borde de la PCB) también confirma directamente la variante instalada.
Dentro de la familia A20B-2002, las variantes de 2 ranuras difieren de las variantes de 3 ranuras o 6 ranuras en dimensiones físicas, número de ranuras,y a veces el conector pinout ?? siempre coincide con el número exacto de la parte de la instalación original.
P2: ¿Se conectan todos los módulos de la serie A20B-2002 al plano trasero A20B-2002-0110?
No necesariamente la compatibilidad entre módulo y plano trasero depende de la coincidencia de las asignaciones de los conectores y ranuras de la placa con los requisitos de la interfaz del módulo.
La documentación de hardware de FANUC especifica qué módulos son compatibles con qué variantes de plano trasero.
Algunos módulos son específicos de una ranura (diseñados para una posición de ranura particular) y no pueden instalarse en una ranura arbitraria.
Antes de instalar cualquier módulo en un plano trasero de repuesto, verifique las asignaciones de ranuras con el manual de hardware del CNC.
P3: ¿Puede el CNC seguir funcionando si el plano trasero desarrolla una falla intermitente, siempre que se despeje en el ciclo de potencia?
El funcionamiento de un sistema CNC con un plano trasero de sospecha conocido conlleva un riesgo de producción real.Las fallas intermitentes del plano trasero que despejan el ciclo de potencia indican un contacto marginal o una contaminación parcial corta que está cerca del umbral de causar una falla persistente..
La condición empeorará ̇ el ciclo de potencia no es una estrategia de mantenimiento, es un síntoma de que el mantenimiento está atrasado.
La respuesta adecuada es programar la inspección de los tableros y su reemplazo en la ventana de mantenimiento más temprana, manteniendo un plano trasero de repuesto a mano para minimizar la duración del tiempo de inactividad planificado.
P4: ¿Es el A20B-2002-0110 el mismo que el A20B-2002-0020 (plataforma trasera de 3 ranuras para la serie 16/18)?
No el -0020 es un backplane de 3 ranuras y el -0110 es un backplane de 2 ranuras.
No pueden sustituirse entre sí; los puntos de montaje, las posiciones de los conectores y las dimensiones del contorno de la placa se adaptan a marcos de bastidores específicos.
Confirme el número de ranuras y el número exacto de la pieza del tablero original antes de ordenar un reemplazo.
P5: ¿Cuáles son las precauciones esenciales cuando se retiran y vuelven a instalar los módulos durante el reemplazo de un plano trasero?
Apague completamente el motor antes de arrancar. Documente la posición de cada módulo antes de retirarlo.presión uniforme a lo largo de su longitud rocking un módulo durante la eliminación daña tanto los dedos del borde de la tarjeta del módulo y los contactos del conector del plano trasero.
Con el plano trasero reemplazado, instale cada módulo en su posición de ranura original documentada y confirme que está completamente sentado antes de aplicar energía.
En el primer encendido, compruebe que todos los módulos inicializan normalmente a través de las pantallas de diagnóstico del CNC antes de volver a la máquina a la producción.
