| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2002-0031 |

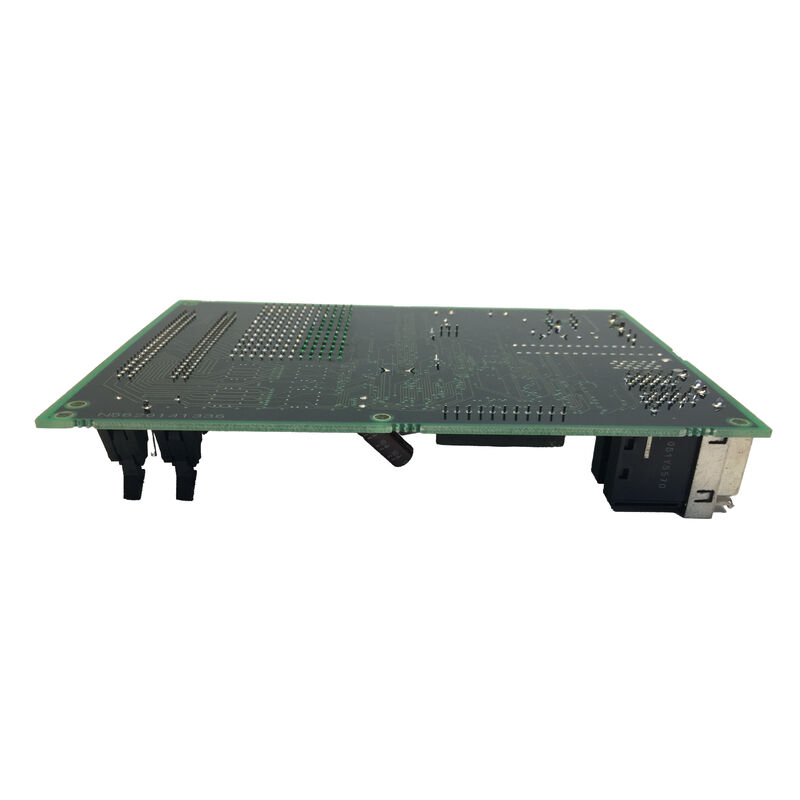

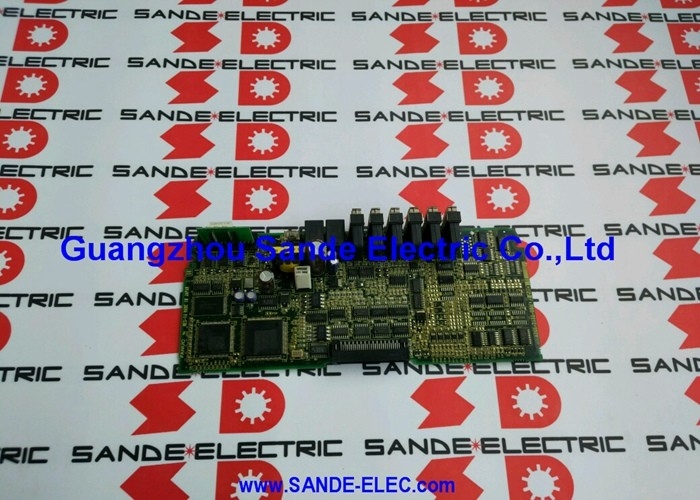

La FANUC A20B-2002-0031 es la placa de control del amplificador servo para las configuraciones de variador SVU1-40 y relacionadas de la serie FANUC Alpha.
Dentro de la familia de placas de control servo A20B-2002, la variante -0031 se eleva desde la -0030 (que sirve a los modelos más pequeños SVU1-12 y SVU1-20) para cubrir las configuraciones de mayor corriente SVU1-40 y SVU1-80 — variadores diseñados para motores servo de la serie Alpha más grandes como el α12/2000 y α22/2000.
Esta placa se encuentra en la intersección del control digital y la electrónica de alta potencia. Por un lado, recibe comandos servo digitales del sistema CNC y procesa la retroalimentación del codificador del motor servo.
Por otro lado, emite señales de control de puerta que controlan los transistores IPM (Módulo de Potencia Inteligente) o IGBT que finalmente conmutan la corriente del motor. Todo lo que sucede entre la posición comandada por el CNC y la salida de par real del motor pasa a través de los circuitos lógicos de esta PCB.
La arquitectura SVU que soporta la A20B-2002-0031 es el formato de variador independiente de FANUC — cada unidad SVU contiene su propio rectificador de potencia, banco de condensadores de bus DC y circuito de descarga regenerativa, lo que la hace completamente autónoma.
Esto permite montar las unidades SVU de forma remota dentro de la estructura de la máquina, cerca de sus respectivos motores servo, en lugar de requerir un armario de variadores centralizado.
La placa de control A20B-2002-0031 permite esta operación autónoma al proporcionar toda la inteligencia de control que el variador necesita para operar de forma independiente una vez alimentado y comandado por el CNC.
| Parámetro | Valor |
|---|---|
| Serie | Placas de control FANUC A20B-2002 Alpha SVU |
| Variadores compatibles | SVU1-40 (H104), SVU1-80 (H105), SVUC1-40 (H004) |
| Interfaz | PWM analógico tipo B |
| Par de placas de cableado | A20B-2002-0040, A20B-2002-0041 |
| Estado | Descontinuado por el fabricante |
| Origen | Japón |
La serie A20B-2002-003x de placas de control de FANUC cubre toda la gama de amplificadores de un solo eje Alpha SVU1 a través de una progresión lógica adaptada a la clasificación de corriente del variador:
Cada revisión de placa (-0030, -0031, -0050) tiene especificaciones de componentes ligeramente diferentes adaptadas a los niveles de corriente del variador que controla — específicamente la escala del amplificador de detección de corriente, la capacidad de corriente de control de puerta para los módulos IPM más grandes en variadores de mayor corriente y la configuración de umbrales de sobrecorriente almacenada en el firmware.
La -0031 no se puede sustituir simplemente por la -0030 en un variador de menor potencia sin riesgo de una escala de corriente incorrecta.
La interfaz tipo B distingue esta generación de amplificadores servo FANUC de los variadores analógicos tipo A anteriores (que recibían comandos de velocidad de ±10V) y de los variadores digitales basados en FSSB posteriores (que reciben comandos seriales digitales por fibra óptica).
En la operación tipo B, la tarjeta de control de eje del CNC emite una señal PWM — una onda cuadrada a una frecuencia portadora fija con un ciclo de trabajo proporcional a la velocidad comandada. La placa de control en el SVU demodula esta señal PWM para extraer el comando de velocidad, y luego controla el bucle de control de corriente del motor basándose en esta referencia.
La interfaz tipo B se encuentra en los sistemas CNC FANUC Series 0C, 15A/B, 16A/B, 18A y 21TA — una generación que abarca la mayor parte de la década de 1990 en la fabricación de máquinas herramienta. Las máquinas equipadas con estas generaciones de CNC y variadores Alpha SVU continúan operando en entornos de producción en todo el mundo, lo que hace que la A20B-2002-0031 sea un componente de mantenimiento relevante a pesar de su estado descontinuado.
La placa de control A20B-2002-0031 contiene firmware que implementa el algoritmo de control del motor servo. Dentro de este firmware, un conjunto de parámetros del motor define las ganancias del bucle de control, el límite de corriente y el modelo eléctrico del motor (resistencia, inductancia, constante de fuerza contraelectromotriz). Estos parámetros deben coincidir con el motor servo específico conectado al variador.
FANUC carga estos parámetros en el variador durante la configuración de fábrica de la unidad de variador A06B-6089.
Cuando se instala una A20B-2002-0031 de reemplazo, se deben restaurar los parámetros del motor que se almacenaron en el firmware de la placa original.
La interfaz de entrada de parámetros del panel frontal del SVU (accesible a través de los cuatro botones: MODE, UP, DOWN, DATA SET) permite la entrada manual de parámetros consultando el manual de mantenimiento del SVU (B-65195EN).
Alternativamente, si la PCB original está físicamente dañada pero el chip NV-RAM está intacto, el chip se puede transferir a la placa de reemplazo para preservar el conjunto de parámetros original.
P1: ¿Cómo se identifica que el SVU1-40 (A06B-6089-H104) utiliza la A20B-2002-0031 en lugar de la -0030?
La hoja de especificaciones del variador y el manual de mantenimiento de la serie FANUC Alpha (B-65195EN) enumeran explícitamente la especificación de la PCB para cada modelo SVU. Los H101 (SVU1-12) y H102 (SVU1-20) utilizan la placa -0030.
El H104 (SVU1-40) utiliza la -0031 en combinación con la placa de cableado -0040.
La placa de identificación del variador confirma la especificación del pedido (A06B-6089-HXXX), que identifica de forma única el contenido de la PCB. Nunca sustituya una -0030 por una -0031 o viceversa sin confirmar la compatibilidad de corriente y parámetros.
P2: El SVU1-40 muestra una alarma DCSW (fallo del circuito de descarga regenerativa). ¿Es probable que sea un fallo de la placa de control?
La alarma DCSW monitoriza el circuito de descarga regenerativa incorporado del SVU. En el SVU1-40, que utiliza una unidad de descarga regenerativa externa separada (A06B-6089-H500 o similar) en lugar de una resistencia incorporada, la alarma puede indicar: un termostato abierto en el conjunto de resistencia externa, una conexión defectuosa en el circuito de monitorización del termostato en la placa de control, o una resistencia regenerativa genuinamente sobrecargada.
La placa de control es el elemento de reporte pero rara vez la causa raíz de DCSW. Verifique la unidad de descarga externa y su conexión al variador antes de sospechar de la placa de control.
P3: ¿Se puede utilizar la A20B-2002-0031 de un SVU1-80 en funcionamiento para reparar un SVU1-40 defectuoso?
La -0031 es la PCB especificada tanto para el SVU1-40 (H104) como para el SVU1-80 (H105). Sin embargo, la placa de cableado difiere: el H104 utiliza A20B-2002-0040 y el H105 utiliza A20B-2002-0041.
Si la placa de control es el único componente defectuoso, y las placas de cableado son diferentes entre los dos modelos de variador, una sustitución de placa de control entre modelos requiere verificar que el conjunto de parámetros de firmware almacenado en la NV-RAM de la PCB sea apropiado para el motor y la configuración del variador de destino.
Si la NV-RAM contiene los parámetros correctos para el motor del nuevo variador, la sustitución es factible.
P4: ¿Cuáles son los modos de fallo típicos de la A20B-2002-0031 en variadores SVU de servicio prolongado?
El fallo más común relacionado con la edad es la degradación de los condensadores electrolíticos en los rieles de alimentación internos de la PCB — los condensadores en el rango de 10–100µF de la alimentación ±15V y +5V de la placa de control pierden capacitancia y aumentan la ESR después de 10–15 años de operación continua.
Esto se manifiesta como un comportamiento servo inestable u oscilatorio antes de progresar a un fallo completo.
El segundo modo común es la corrupción de datos de la NV-RAM — el chip NV-RAM que almacena los parámetros del motor puede fallar, haciendo que el variador arranque con parámetros incorrectos o nulos, produciendo alarmas servo inmediatas. El daño ESD en los circuitos receptores de la señal de comando es el modo de fallo más común impulsado por eventos.
P5: ¿Qué información se necesita antes de enviar una A20B-2002-0031 defectuosa a un centro de reparación?
Proporcione: la especificación completa del pedido del variador SVU (A06B-6089-HXXX), el tipo de motor servo conectado al variador (A06B-XXXX-BXXX de la placa de identificación del motor), la serie y modelo del CNC (Serie 0C, 16B, 18A, etc.), el código o códigos de alarma mostrados en el indicador LED del SVU en el momento del fallo, y si el fallo fue repentino (impulsado por eventos, como después de una colisión o una sobretensión) o gradual (frecuencia creciente de alarmas durante semanas o meses).
Esta información permite al centro de reparación replicar la condición de fallo y confirmar que la reparación es completamente efectiva antes de la devolución.
