| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2002-0030 |

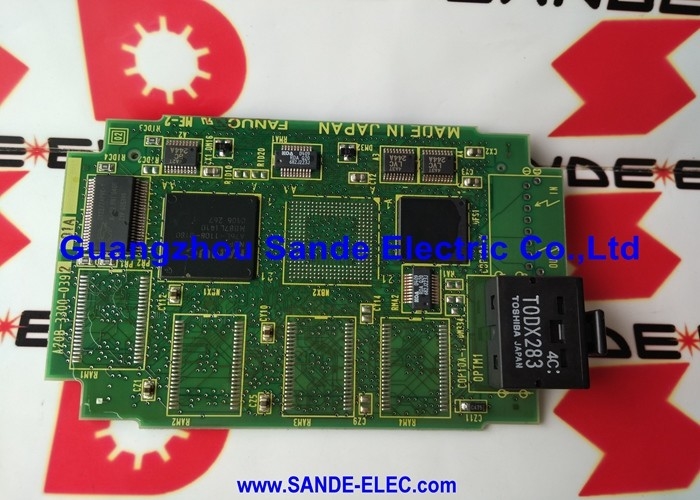

La FANUC A20B-2002-0030 es la placa de control para el amplificador servo SVU1 (unidad de válvula servo 1, eje único) de la serie Alpha de FANUC.
La serie A06B-6089 SVU ocupa una filosofía de diseño diferente de la serie modular SVM A06B-6079: mientras que los módulos SVM están diseñados para colocarse en un rack de fuente de alimentación compartido con múltiples módulos de accionamiento compartiendo un bus de CC común, las unidades SVU son independientes — cada unidad tiene su propia fuente de alimentación incorporada (rectificador y condensadores), su propio circuito de descarga regenerativa y su propia electrónica de control.
Esta arquitectura independiente permite que las unidades SVU se monten de forma remota desde el armario del controlador principal, más cerca de los servomotores que accionan, y solo el cable de comando CNC y el cable de alimentación de CA necesiten llegar a la unidad.
La placa de control (A20B-2002-0030) es la capa de inteligencia dentro de la unidad SVU. Recibe los comandos servo de la placa de control de ejes del CNC a través de la interfaz Tipo-B, un formato de señal analógica donde el CNC emite señales PWM (pulsos rápidos de encendido/apagado con un ciclo de trabajo proporcional a la velocidad comandada) en lugar de la referencia de velocidad analógica de ±10V utilizada en los sistemas Tipo-A.
La placa de control demodula estos comandos PWM de nuevo a referencias de velocidad, ejecuta el bucle de control de corriente y velocidad, y emite señales de control a la etapa de potencia IPM (módulo de potencia inteligente) o IGBT del SVU.
El A20B-2002-0030 se comparte entre las variantes de amplificador de eje único H101 (SVU1-12, eje 3A) y H102 (SVU1-20).
El mismo número de pieza de la placa cubre ambos porque el algoritmo de control y el circuito de interfaz son idénticos — solo la placa de cableado (A16B-2202-0950 para H101 frente a -0951 para H102) y el módulo IPM de la etapa de potencia difieren entre los dos modelos.
| Parámetro | Valor |
|---|---|
| Función | Placa de control de amplificador servo SVU1 |
| Accionamientos compatibles | A06B-6089-H101 (SVU1-12), H102 (SVU1-20) |
| Interfaz | PWM analógico Tipo-B |
| Placa de cableado | A16B-2202-0950 / -0951 |
| También se adapta a | A06B-6090-H002/H003 (SVUC1) rev /03B+ |
| Estado | Repuesto descontinuado |
| Origen | Japón |
La interfaz Tipo-B es un sistema de comando servo analógico propietario de FANUC utilizado en los controles CNC Series 0 Model D, Series 16 y Series 18 de la década de 1990.
Comprender cómo funciona aclara por qué el circuito de la placa de control del A20B-2002-0030 tiene el aspecto que tiene — y por qué el SVU Tipo-B no se puede conectar directamente a un CNC moderno basado en FSSB sin un cambio de hardware a nivel de sistema.
En Tipo-B, la placa de control de ejes del CNC emite una señal PWM para cada eje — una onda cuadrada a una frecuencia portadora fija con un ciclo de trabajo proporcional a la velocidad comandada. Un ciclo de trabajo del 50% representa un comando de velocidad cero; los ciclos de trabajo superiores al 50% representan movimiento en dirección positiva, por debajo del 50% representan dirección negativa.
La placa de control SVU (A20B-2002-0030) recibe esta señal PWM a través del cable de comando, utiliza un circuito demodulador interno para extraer la referencia de velocidad analógica del ciclo de trabajo y alimenta esta referencia al bucle de control de velocidad.
Esto contrasta con la interfaz Tipo-A (utilizada en el A06B-6079 SVM2 anterior y otros módulos FSSB A06B-6096) donde el CNC emite directamente una señal analógica de ±10V.
El enfoque PWM del Tipo-B es más inmune al ruido en recorridos de cable largos (una señal digital frente a un voltaje analógico), por lo que el Tipo-B era la interfaz preferida para las unidades SVU montadas de forma remota en la carcasa mecánica de la máquina en lugar de adyacentes al armario CNC principal.
El diseño de fuente de alimentación independiente de la unidad SVU — cada unidad lleva su propio rectificador, condensadores de bus de CC y, en modelos más pequeños (H101, H102), una resistencia de descarga regenerativa incorporada — es lo que permite el montaje remoto. En la instalación práctica de máquinas herramienta, esto significa:
Un SVU1-12 (H101) se puede montar dentro de la columna principal de la máquina herramienta, directamente adyacente al servomotor que acciona, con solo tres conductores de alimentación de CA y el cable de comando que regresan al armario eléctrico principal.
El bus de CC, el rectificador y el circuito de descarga regenerativa están todos locales al servomotor, minimizando la longitud de la distribución del bus de CC de alta potencia (que es inherentemente ruidoso) y los cables de alimentación del motor (que transportan grandes pulsos de corriente a la frecuencia PWM).
Esta arquitectura distribuida es común en máquinas CNC más grandes donde los ejes X, Y y Z están mecánicamente separados y los cables largos del motor desde un armario de accionamiento central causarían problemas de EMI y caída de voltaje en los terminales del motor.
Una característica distintiva del A20B-2002-0030 es su provisión para una batería de respaldo del codificador de pulsos absoluto. A diferencia de los codificadores incrementales (que pierden la referencia de posición al perder energía y requieren un referenciado antes de cada uso), los codificadores de pulsos absolutos recuerdan su posición exacta a través de los ciclos de energía — pero solo si una pequeña batería de respaldo mantiene la energía en la memoria interna del codificador durante el apagado de la máquina.
En los sistemas basados en SVU que utilizan codificadores de pulsos absolutos, la batería se conecta a la placa de control A20B-2002-0030, que distribuye el voltaje de la batería al codificador a través del cable de retroalimentación.
La batería es una pequeña celda de litio, generalmente alojada en un soporte de batería dedicado en el accionamiento o en la propia placa de control.
El reemplazo periódico de la batería (cada 2-3 años, o cuando el CNC genera una advertencia de batería baja) es una tarea de mantenimiento esencial — la falla en reemplazar la batería antes de la descarga completa resulta en la pérdida de datos de posición absoluta, lo que requiere un procedimiento de retorno a referencia en el eje afectado.
P1: El SVU1-12 (A06B-6089-H101) está generando la alarma DCSW (falla del circuito de descarga regenerativa). ¿Es esto una falla de la placa de control o una falla de la sección de potencia?
La alarma DCSW se relaciona con el circuito de monitoreo de descarga regenerativa del SVU. En las unidades SVU más pequeñas (H101, H102), el circuito de resistencia regenerativa incorporado es monitoreado por la placa de control — un termostato en el ensamblaje de la resistencia informa una condición de sobretemperatura a la placa de control, que luego genera la alarma.
DCSW puede resultar de: un termostato defectuoso (sin falla en la resistencia, pero la placa de control lee un termostato de circuito abierto como una falla); una resistencia regenerativa genuinamente sobrecargada (ciclos de desaceleración sostenidos que exceden la clasificación térmica de la resistencia); o una condición de cortocircuito en el circuito regenerativo (fusible quemado o transistor defectuoso en el interruptor regenerativo).
La placa de control es solo el elemento de reporte para esta alarma — la fuente de la falla casi siempre está en la sección de potencia o en el ensamblaje de la resistencia.
P2: ¿Se puede reemplazar la placa de control A20B-2002-0030 sin reemplazar toda la unidad de accionamiento SVU?
En principio, sí — la placa de control es un ensamblaje físicamente distinto dentro de la unidad SVU y se puede quitar y reemplazar sin perturbar la sección de potencia (módulo IPM, condensadores, rectificador).
Sin embargo, el reensamblaje físico de la unidad SVU requiere atención a la interfaz térmica entre la placa de control y la placa de cableado, el asiento correcto de todos los conectores del backplane y la conexión a tierra correcta del hardware de montaje de la placa.
Muchos centros de reparación especializados de FANUC prefieren trabajar en la unidad SVU completa en lugar de solo en la placa — porque el procedimiento de reensamblaje requiere conocimiento de la construcción específica de la unidad.
Si solo se está reemplazando la placa de control, la placa de cableado asociada (A16B-2202-0950 o -0951) debe inspeccionarse simultáneamente en busca de conectores o pistas dañadas.
P3: Un sistema SVU Tipo-B necesita conectarse a un CNC más nuevo basado en FSSB. ¿Hay un adaptador disponible?
No existe un adaptador directo para conectar un SVU Tipo-B analógico a un CNC basado en FSSB (Series 0i, 16i, 18i, 21i). FSSB es un protocolo serial digital de fibra óptica que es fundamentalmente incompatible con la interfaz analógica PWM Tipo-B a nivel de señal.
Conectar un SVU Tipo-B a un CNC FSSB requiere reemplazar los accionamientos SVU con amplificadores compatibles con FSSB (serie SVM A06B-6096 o amplificadores de la serie βi) y los cambios de cableado, fuente de alimentación y parámetros asociados.
Este es un proyecto de ingeniería significativo, que generalmente se lleva a cabo durante una actualización de control de máquina más amplia en lugar de una reparación de emergencia.
P4: ¿Qué muestra la pantalla LED en la unidad SVU y cómo se utiliza para el diagnóstico de fallas?
La unidad SVU (serie A06B-6089) tiene una pantalla LED de 7 segmentos que muestra un código de alarma de dos caracteres cuando se detecta una falla.
Esta pantalla es controlada por la placa de control A20B-2002-0030 — si la placa de control ha fallado hasta el punto de no poder inicializar su controlador de pantalla, el LED estará oscuro o mostrará un patrón fijo. La operación normal muestra "-" (guion) o un conteo numérico.
Los códigos de alarma en el manual de mantenimiento FANUC Alpha SVU (B-65195EN) identifican la falla específica: códigos de alarma IPM, códigos de bajo voltaje de CC, códigos de falla del codificador y códigos de falla de comunicación. La pantalla LED es el primer punto de referencia para cualquier diagnóstico de falla del SVU.
P5: ¿Con qué frecuencia se debe reemplazar la batería del codificador de pulsos absoluto en el SVU y qué sucede si se descarga por completo?
La batería para el codificador de pulsos absoluto debe reemplazarse cada 1-3 años en condiciones normales, o inmediatamente cuando el CNC genera una advertencia de batería baja para el eje afectado. El CNC monitorea el voltaje de la batería a través de la ruta de retroalimentación y genera una alarma de advertencia (típicamente alarmas de la serie APC-4xx en la jerga de FANUC) cuando el voltaje cae al umbral de advertencia.
El reemplazo de la batería debe realizarse con el CNC encendido — el sistema de control en vivo mantiene la memoria de posición del codificador a través de la fuente de alimentación mientras se cambia la batería, evitando la pérdida de datos.
Si la batería se descarga por completo y se pierden los datos de posición, la posición de referencia del eje es desconocida — la máquina no se puede utilizar hasta que un procedimiento de referenciado manual (retorno a referencia) restablezca la referencia de posición absoluta para el eje afectado.
