FANUC A20B-2002-0020 | Placa base de PCB de 3 ranuras — CNC Serie 16 / 18, Origen Japón

Número de pieza: A20B-2002-0020

Fabricante: FANUC Corporation (Japón)

Tipo de producto: Placa base de PCB — Interfaz de rack de 3 ranuras

Serie de placa: A20B-2002

Sistemas compatibles: FANUC Serie 16 / 18 CNC y compatibles

Descripción general

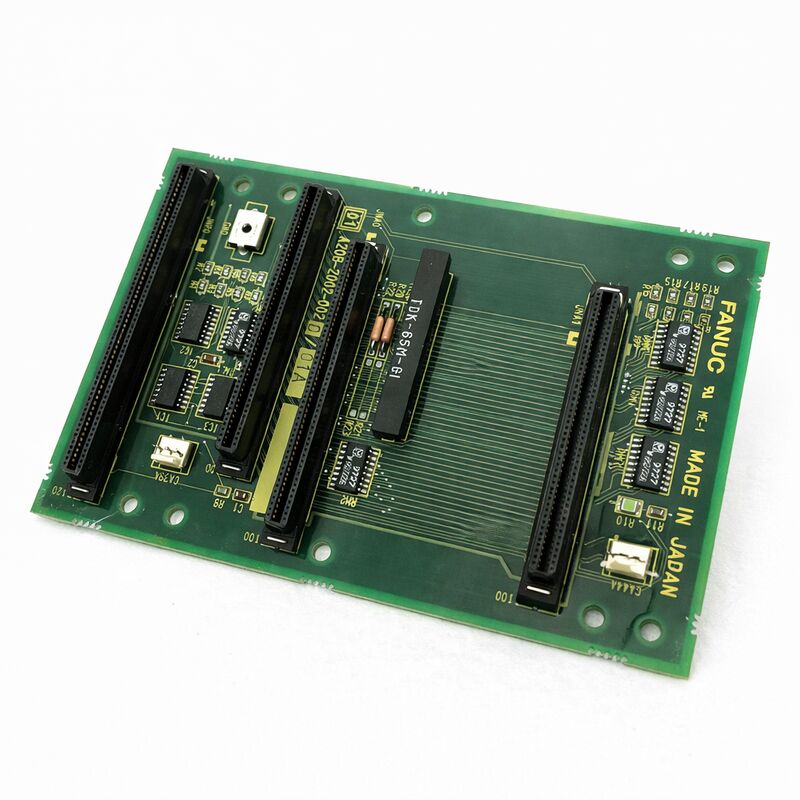

La A20B-2002-0020 es una placa de circuito impreso de placa base de 3 ranuras para sistemas CNC FANUC Serie 16 y 18. Es la base estructural y eléctrica del rack del controlador — la placa en la que se conectan todas las demás placas.

La placa principal de la CPU, la unidad de fuente de alimentación y las placas de opción ocupan las tres ranuras proporcionadas por esta placa base. Cada señal y conexión de alimentación entre estas placas pasa a través de la A20B-2002-0020.

Las placas base a menudo se pasan por alto en el mantenimiento de CNC porque rara vez fallan. No contienen componentes de procesamiento activo — ni CPUs, ni memoria, ni lógica programable. Su función es pasiva: transportar señales y energía de una posición de conector a otra, montar las placas activas de forma segura en sus ranuras y mantener la alineación física del conjunto del rack.

Esta naturaleza pasiva también es la razón por la que las fallas son relativamente infrecuentes. Pero cuando fallan — por daños físicos, desgaste de conectores o contaminación — los efectos son a nivel de sistema. Cada placa en el rack se ve afectada simultáneamente.

La A20B-2002-0020 es la variante específica de 3 ranuras en la serie de placas base A20B-2002 para controladores Serie 16/18.

Las tres ranuras acomodan la placa principal de la CPU, la placa de la fuente de alimentación y una posición adicional para tarjeta de opción.

Esta configuración cubre el diseño estándar del sistema Serie 16/18.

Especificaciones clave

Qué hace una placa base

Un controlador CNC FANUC no es una sola placa. Es una colección de placas montadas en un rack, cada una realizando una función específica. La placa principal de la CPU maneja el cálculo de movimiento. La placa de la fuente de alimentación convierte los voltajes de entrada a los niveles regulados que requieren las placas lógicas. Las placas de opción — interfaces de servo, módulos de E/S, placas de comunicación — añaden capacidades específicas.

Estas placas se comunican entre sí continuamente.

La CPU envía comandos a la interfaz del servo. La interfaz del servo devuelve datos de posición. La fuente de alimentación informa el estado. Toda esta comunicación viaja a través de las pistas de cobre y los conectores de la placa base.

La placa base también distribuye energía.

La placa de la fuente de alimentación emite voltajes regulados al bus de la placa base. Todas las placas que consumen estos voltajes los reciben a través de la placa base. Esta distribución central de energía evita que las placas individuales necesiten sus propias conexiones de alimentación — se conectan a la placa base y extraen lo que necesitan.

El soporte físico es la tercera función.

La placa base proporciona la retención mecánica para cada placa, manteniéndola en posición y asegurando el acoplamiento del conector bajo vibración.

Las máquinas herramienta CNC vibran durante el funcionamiento — el proceso de mecanizado, la bomba de refrigerante, el transportador de virutas y el propio movimiento de la máquina contribuyen.

La placa base debe mantener un acoplamiento seguro de las placas a través de esta vibración durante la vida útil de la máquina.

Fallos de la placa base — Raros pero a nivel de sistema

La mayoría de los fallos de la placa base se originan en las posiciones de los conectores — los conectores hembra que reciben el conector de borde de cada placa. Estos conectores experimentan miles de ciclos de inserción y extracción durante la vida útil de la máquina a medida que las placas se reemplazan, inspeccionan y reinstalan. Los contactos se desgastan.

Desarrollan puntos de alta resistencia que causan fallos intermitentes, o se dañan y producen fallos de conexión permanentes.

Los daños físicos en la propia PCB — grietas por impacto, daños en las pistas por herramientas o corrosión por entrada de refrigerante — pueden interrumpir las rutas de señal. Debido a que la placa base enruta las señales entre todas las placas, una pista rota entre dos placas afecta la ruta de comunicación entre esas placas específicamente.

La contaminación es el otro mecanismo de fallo común.

La niebla de refrigerante en el gabinete del controlador se deposita en las placas de circuito con el tiempo. En la placa base, la contaminación entre los contactos del conector puede crear cortocircuitos parciales o aumentar la resistencia de contacto hasta el punto de degradación de la señal.

Consideraciones de reemplazo

Reemplazar una placa base requiere primero retirar todas las placas del rack. Las placas instaladas — CPU, PSU, tarjetas de opción — deben retirarse con cuidado, haciendo un seguimiento de sus conectores para que se devuelvan a las posiciones correctas.

Después de reemplazar la placa base y reinstalar las placas, confirme que cada placa esté completamente asentada antes de encender.

Una placa parcialmente asentada produce un fallo en la ruta de comunicación de esa placa.

Dado que todas las comunicaciones en esta placa base pasan a través de los conectores de la A20B-2002-0020, una placa que no esté completamente acoplada generará alarmas para las señales que pasan por el contacto defectuoso.

Las mismas consideraciones de software y datos que se aplican a cualquier mantenimiento del controlador se aplican aquí. Realice una copia de seguridad completa de todos los datos del controlador antes de comenzar cualquier trabajo en el rack del controlador.

Preguntas frecuentes

P1: Aparecieron múltiples alarmas no relacionadas simultáneamente después de un evento de reinicio. ¿Podría ser la placa base la culpable?

Múltiples alarmas simultáneas en diferentes funciones de placa son consistentes con un fallo de la placa base — específicamente, un problema de distribución de energía o comunicación del bus.

Un fallo de una sola placa normalmente produce alarmas relacionadas solo con la función de esa placa.

Si la CPU, la PSU y la placa de opción muestran alarmas al mismo tiempo, el elemento común entre ellas — la placa base — es el punto de partida lógico.

También verifique los voltajes de salida de la fuente de alimentación antes de concluir que la placa base es la culpable.

P2: Falla intermitentemente una ruta de comunicación específica entre dos placas. Todas las demás funciones son normales. ¿Es esto un problema de la placa base?

Una falla intermitente entre dos placas específicas — mientras que todas las demás se comunican correctamente — apunta a los conectores de la placa base para esas dos placas específicamente, o a la pista que enruta las señales entre esas posiciones de conector.

Esto es más específico que un fallo general de la placa base y puede ser reparable limpiando y tratando los contactos del conector afectado.

Si la falla intermitente persiste después del mantenimiento del conector, es posible que sea necesario reemplazar la placa base.

P3: Se encontró refrigerante dentro del gabinete del controlador. Se limpiaron varias placas. ¿Debería inspeccionarse y limpiarse también la placa base?

Sí. La placa base está montada en el mismo gabinete que las otras placas y está expuesta a la misma contaminación.

Limpie las posiciones de los conectores de la placa base con cuidado con un limpiador de contactos seguro para electrónica, prestando especial atención a las áreas de los pines del conector donde el refrigerante puede puentear contactos adyacentes.

Después de la limpieza, inspeccione visualmente bajo magnificación antes de reinstalar cualquier placa.

No encienda hasta que la placa base esté completamente seca.

P4: ¿En qué se diferencia la A20B-2002-0020 de 3 ranuras de otras variantes de placa base A20B-2002?

La serie A20B-2002 incluye placas base con diferentes recuentos de ranuras — variantes de 1, 2 y 3 ranuras — que coinciden con diferentes configuraciones de controlador.

El -0020 proporciona específicamente tres ranuras para la configuración estándar Serie 16/18. La instalación de una placa base con un recuento de ranuras diferente puede no acomodar todas las placas requeridas.

Confirme el recuento de ranuras de la placa base existente en su etiqueta antes de adquirir un reemplazo.

P5: Después de reemplazar la placa base, una placa muestra un fallo que no existía antes. La placa se confirmó que funcionaba en la placa base antigua. ¿Qué salió mal?

Un fallo que aparece en una placa previamente funcional después del reemplazo de la placa base apunta a un problema de instalación — ya sea que la placa no esté completamente asentada en el conector de la nueva placa base, los contactos del conector estén dañados o desalineados en la nueva placa base, o la placa se haya dañado por descarga electrostática durante el manejo.

Apague, vuelva a asentar firmemente la placa afectada y vuelva a probar.

Si el fallo persiste, inspeccione la posición del conector en la nueva placa base en busca de daños.
