| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2001-0750 |
Número de pieza: A20B-2001-0750
Fabricante: FANUC Corporation (Japón)
Tipo de producto: PCB de Control de Amplificador de Servomotor (Placa de Drive)
Serie de la placa: A20B-2001
Familia de drives: FANUC Alpha Series A06B-6079 SVM (Módulo Amplificador de Servomotor)
Aplicación: Control de servodrive multieje CNC FANUC

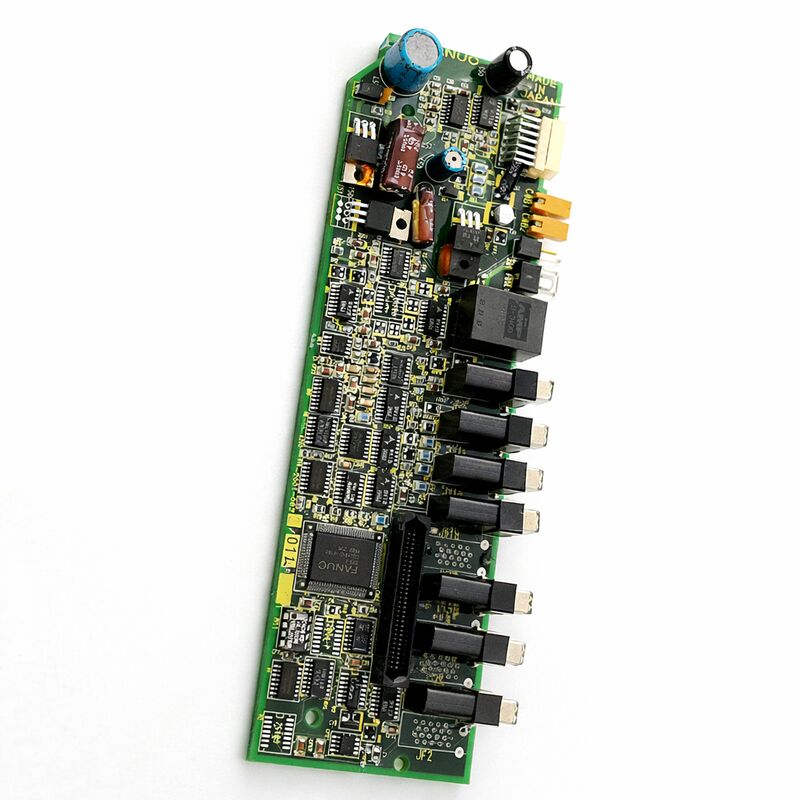

El A20B-2001-0750 es una PCB de control de la serie A20B-2001, la familia de placas de control utilizadas dentro de los módulos amplificadores de servomotor FANUC Alpha series A06B-6079.
La serie 6079 es la línea de productos SVM (Módulo Amplificador de Servomotor) Alpha de FANUC, utilizada en una amplia gama de máquinas herramienta CNC y sistemas de automatización industrial FANUC para accionar servomotores de CA.
Esta placa de control es la PCB montada en la parte frontal de la unidad SVM: la placa que procesa los comandos de servomotor del CNC, gestiona los bucles de posición y corriente multieje, se comunica con la retroalimentación del codificador y muestra el estado operativo del drive.
En la arquitectura SVM 6079, cada módulo amplificador de servomotor contiene dos PCBs que trabajan en conjunto.
La placa de control — la serie A20B-2001 — se encarga de toda la inteligencia: el procesamiento DSP que ejecuta los algoritmos de control de servomotor, la interfaz de comunicación serie con el controlador CNC a través del cable de fibra óptica de FANUC y las señales de control de puerta que indican a los transistores de potencia cuándo conmutar.
La placa de potencia (de la serie A16B-2202 o A16B-2203) se encarga del lado de alta corriente del drive, convirtiendo el voltaje del bus de CC en corriente del motor. Juntas, estas dos placas constituyen la unidad de drive completa.
Cuando falla la placa de control, el drive no puede ejecutar sus funciones de servomotor independientemente del estado de la placa de potencia.
El A20B-2001-0750 pertenece a esta consolidada familia de placas de control. Se encuentra en la cara frontal del módulo SVM 6079, accesible sin retirar el drive del armario. En su cara frontal hay un indicador de estado LED de 7 segmentos, la primera herramienta de diagnóstico que utiliza un técnico cuando ocurre una alarma de servomotor.
Esta pantalla muestra los códigos de estado operativo y los números de alarma del drive, identificando la falla sin necesidad de equipo de prueba adicional.
| Parámetro | Valor |
|---|---|
| Número de pieza | A20B-2001-0750 |
| Fabricante | FANUC Corporation |
| Tipo de producto | PCB de Control de Amplificador de Servomotor |
| Serie de la placa | A20B-2001 |
| Familia de drives | FANUC Alpha Series A06B-6079 SVM |
| Interfaz | Fibra óptica (comunicación serie de servomotor FANUC) |
| Pantalla de estado | Indicador LED de 7 segmentos |
| Origen | Japón |
| Temperatura de operación | 0 – 55 °C (instalado en el drive) |
| Temperatura de almacenamiento | –20 – 55 °C |
| Humedad | 75% HR máx. (sin condensación) |
| Condición disponible | Nuevo (excedente) / Reacondicionado / Reparado |
El SVM Alpha de FANUC utiliza un diseño de placa dividida que refleja los entornos operativos muy diferentes de la electrónica de control y la electrónica de potencia. La sección de potencia — IGBTs, conexiones del bus de CC, sensores de corriente — opera a voltajes de hasta 325 V CC y maneja corrientes medidas en decenas de amperios. Estos circuitos de alta potencia generan ruido de conmutación y calor.
La sección de control — el A20B-2001-0750 — opera completamente con suministros lógicos de bajo voltaje. Sus circuitos son sensibles al ruido y al estrés térmico de la sección de potencia. Separarlos en dos placas distintas, con puntos de interfaz definidos entre ellas, es una buena práctica de ingeniería y una conveniencia de mantenimiento: permite que las dos placas se reemplacen de forma independiente.
La placa de control recibe los comandos de posición del controlador CNC a través de la interfaz serie de fibra óptica. La fibra óptica es inmune a la interferencia electromagnética generada en el armario del drive, una razón clave por la que FANUC eligió la fibra óptica para el enlace de comunicación CNC a drive.
La placa de control convierte estos comandos en las señales de control de puerta PWM (modulación por ancho de pulsos) que controlan la conmutación de los IGBT en la sección de potencia.
Simultáneamente, procesa la retroalimentación del codificador del servomotor y ejecuta los bucles de posición, velocidad y corriente que logran un posicionamiento preciso del eje.
La pantalla de estado LED en la parte frontal del A20B-2001-0750 es la interfaz de diagnóstico principal para el SVM 6079. Muestra un código numérico o alfabético que identifica el estado actual del drive:
Cuando la pantalla muestra un guion (–), la alimentación de control del drive está presente pero está esperando la señal de listo del CNC.
Esto es normal durante la fase previa al funcionamiento antes de que el CNC complete su arranque. Cuando la pantalla muestra "0", el drive está completamente listo y energizando el motor. Cualquier otra visualización indica una condición de alarma específica del código mostrado.
Esta pantalla es particularmente valiosa porque distingue las fallas de la placa de control de las fallas de la placa de potencia.
Las fallas que se originan en los propios circuitos de la placa de control — errores de comunicación, fallas de suministro interno, fallas del DSP — producen códigos de alarma específicos que difieren de las alarmas de sobrecorriente, sobretensión y protección de transistores que típicamente se originan en la sección de potencia.
La lectura precisa del código de alarma guía la decisión de mantenimiento: reemplazo de la placa de control versus reemplazo de la placa de potencia versus una investigación del motor o cableado externo.
El A20B-2001-0750 lleva un fusible Daito LM32 que protege los circuitos de suministro de energía de la placa de control.
Este fusible es accesible en la cara frontal de la placa sin desmontaje. Si la fuente de alimentación de la placa de control ha estado sujeta a una sobretensión o un evento de sobrecorriente, el fusible LM32 es el primer componente a revisar.
Un fusible fundido puede producir una pantalla en blanco (la placa parece muerta) a pesar de que los circuitos de potencia del drive estén intactos.
El fusible es reemplazable. Después de reemplazar un fusible fundido, se debe investigar la causa raíz del evento de sobrecorriente antes de restaurar la energía, ya que una falla recurrente del fusible indica una falla en el circuito que el fusible está protegiendo en lugar de un evento de envejecimiento de componentes.
P1: El módulo SVM 6079 muestra una pantalla de 7 segmentos en blanco pero el bus de CC es correcto. Los otros drives en el armario están operativos. ¿Es este el A20B-2001-0750?
Una pantalla en blanco con bus de CC confirmado y drives vecinos operativos es consistente con una falla de la fuente de alimentación de la placa de control.
Verifique primero el fusible Daito LM32 en la cara frontal de la placa. Un fusible fundido produce exactamente este síntoma.
Si el fusible está intacto y la pantalla permanece en blanco, el circuito de la fuente de alimentación interna de la placa de control ha fallado y la placa requiere reemplazo.
P2: La alarma del drive muestra un código de error de comunicación de servomotor. El cable de fibra óptica no presenta daños. ¿Qué se debe verificar a continuación en la placa de control?
Las alarmas de error de comunicación con un cable de fibra óptica confirmado como bueno pueden indicar un circuito receptor óptico degradado en la placa de control.
El receptor convierte los pulsos ópticos en señales eléctricas; el envejecimiento o la contaminación del conector óptico pueden reducir la intensidad de la señal recibida por debajo del umbral que requiere el circuito receptor.
Limpie el puerto del conector óptico de la placa con herramientas de limpieza de fibra óptica apropiadas y vuelva a probar.
Si la alarma persiste, el circuito receptor de la placa ha fallado.
P3: Después de reemplazar el A20B-2001-0750, el drive se inicializa pero la precisión de posicionamiento del eje se ha degradado. Los parámetros se restauraron de una copia de seguridad. ¿Qué más podría explicar esto?
La precisión de posicionamiento degradada después del reemplazo de la placa con parámetros correctos generalmente indica un problema en el circuito de retroalimentación del codificador.
La interfaz del codificador de la nueva placa de control puede estar procesando las señales de manera ligeramente diferente a la original, especialmente si hay alguna calidad de señal marginal en el cable del codificador.
Verifique el blindaje del cable del codificador y los contactos del conector.
Verifique también que los parámetros del servomotor para este eje — particularmente la ganancia de velocidad y la ganancia de posición — se restauraron correctamente, ya que pequeñas diferencias en los parámetros pueden producir cambios notables en la precisión.
P4: El drive muestra una alarma de sobretensión en la desaceleración, pero esta alarma es nueva — el mismo perfil de desaceleración funcionó sin fallas durante años. ¿Podría el A20B-2001-0750 estar causando falsas alarmas de sobretensión?
La alarma de sobretensión monitorea el voltaje del bus de CC a través de un circuito que incluye la ruta de medición de voltaje de la placa de control.
Un circuito de medición de voltaje degradado en la placa de control puede producir lecturas de sobretensión falsas.
Compare la lectura de voltaje del bus interno del drive (mostrada en la pantalla de diagnóstico del drive del CNC) con el voltaje real del bus medido en los terminales del bus.
Si difieren significativamente, es probable que el circuito de medición de voltaje de la placa de control esté degradado.
P5: El reemplazo del A20B-2001-0750 fue exitoso pero el motor produce un ruido inusual a bajas velocidades que antes no estaba presente. ¿Qué podría estar sucediendo?
El ruido del motor a bajas velocidades después de un reemplazo de la placa de control sugiere un problema de ajuste del bucle de corriente.
Las ganancias del regulador del bucle de corriente se establecen a través de parámetros de servomotor, y una desalineación entre los valores de los parámetros y las características de hardware de la nueva placa puede producir rizado de corriente a bajas velocidades.
Verifique que los parámetros de ganancia del bucle de corriente coincidan con las especificaciones del motor.
Verifique también que la revisión de hardware de la placa sea la misma que la original — diferentes revisiones de hardware dentro de la misma serie de placas pueden tener requisitos de configuración de ganancia diferentes.
