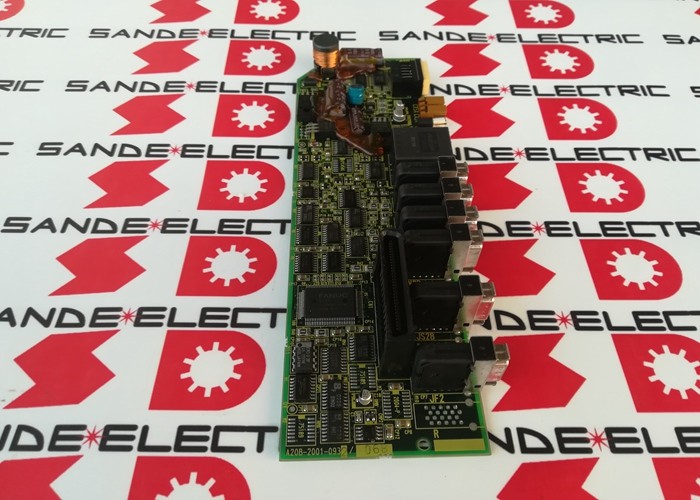

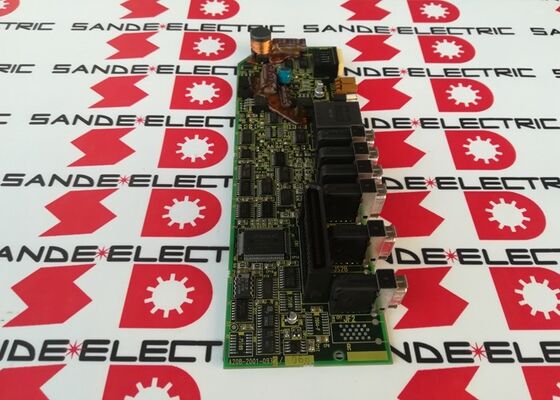

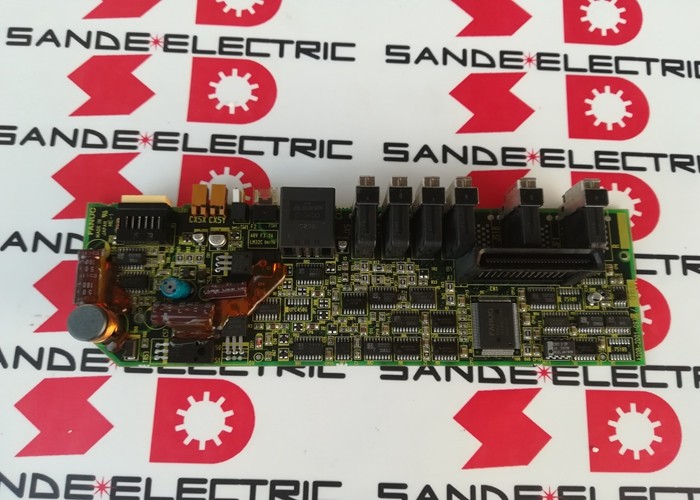

1 PC Fanuc usado A20B-2001-0932 placa de circuito impreso A20B20010932 A2OB-2OO1-O932

A20B-2001-0932 | PCB de servocontrol FANUC Alpha SVM1 — A06B-6079-H106 / Tipo A / 48 V / Pantalla de 8 segmentos / Reemplaza A16B-2202-0790

Alpha SVM1: el servoaccionamiento digital de primera generación

FANUC Alpha (serie α) representa la plataforma de servoamplificador digital de alto rendimiento original de FANUC, anterior a la generación Alpha-i posterior. Los módulos SVM1 de la serie A06B-6079 son los servoamplificadores de un solo eje para esta plataforma.

El A20B-2001-0932 es el PCB de control (tarjeta frontal) para estos módulos Alpha SVM1: la placa inteligente que:

Se comunica con el CNC mediante interfaz Tipo A:La interfaz tipo A es anterior al FSSB (bus serie servo de fibra óptica). Utiliza un protocolo de comunicación diferente para el comando y la retroalimentación del eje, compatible con las series 16-A, 16-B, 18-A, 18-B, 21TA y sistemas CNC anteriores a FSSB relacionados.

Acciona servomotores ALPHA a través de módulos SVM1:DNC Electronics confirma que las placas de clase A20B-2001-0930 sirven "módulos SVM1 de 12 A a 80 A, que accionan motores Alpha desde el tamaño A1/3000 hasta el A22/2000". El A20B-2001-0932 sirve a la misma familia A06B-6079 SVM1.

Especificaciones clave

Familia A20B-2001-093x: PCB de control Alpha SVM1

La familia A20B-2001-093x es el grupo de PCB de control para los módulos de un solo eje Alpha SVM1 (A06B-6079):

El manual de la serie GE Fanuc Alpha también enumera A20B-2001-0932 como asociado con SVM1-240 (H107), y lo señala como parte del rango extendido de un solo eje de la serie Alpha.

Escenarios de aplicación

Fallo en la placa de control Alpha SVM1:Un centro de mecanizado FANUC serie Alpha desarrolla alarmas de servocomunicación en un eje específico. El A20B-2001-0932 se identifica como el fallo en la etiqueta del módulo variador. El reemplazo restaura el eje.

Mantenimiento de maquinaria CNC antigua:Una línea de producción que ejecuta controles CNC Serie 16-B o 18-B con servoaccionamientos Alpha A06B-6079 requiere A20B-2001-0932 para un funcionamiento continuo; la generación Alpha es anterior a Alpha-i, pero permanece en servicio en muchas máquinas herramienta establecidas.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre la interfaz Tipo A y Tipo B (FSSB) para las unidades Alpha SVM1?

La interfaz tipo A utiliza un enlace serie dedicado con líneas de señal paralelas entre el CNC y cada servoamplificador. La placa de interfaz servo tipo A del CNC se conecta a cada unidad con un cable. FSSB (Tipo B/FSSB) utiliza una conexión en cadena de fibra óptica, lo que reduce la complejidad del cableado y proporciona inmunidad EMI total. El A20B-2001-0932 sirve para unidades de interfaz tipo A (serie A06B-6079). El A20B-2100-0540 sirve para unidades de interfaz FSSB (serie A06B-6096). Se trata de diferentes generaciones de hardware y las placas no son intercambiables.

P2: ¿Puede el A20B-2001-0932 reemplazar al antiguo A16B-2202-0790?

El manual de la serie GE Fanuc Alpha enumera A16B-2202-0790 como la especificación anterior y A20B-2001-0932 como la especificación actual/nueva para la misma posición de la placa. Para la mayoría de las aplicaciones Alpha SVM1, este es un reemplazo directo. Confirme la compatibilidad con el manual de mantenimiento de la serie FANUC Alpha correspondiente antes de realizar la instalación.

P3: ¿Qué servomotores Alpha controla el módulo A06B-6079-H106 SVM1?

DNC Electronics confirma que la clase A20B-2001-0930 (misma familia) impulsa "motores Alpha desde el tamaño A1/3000 hasta el A22/2000". La clasificación de corriente específica del módulo H106 determina el tamaño de estructura del motor compatible. Confirme las especificaciones del motor en la documentación del módulo A06B-6079-H106.

P4: ¿Reemplazar A20B-2001-0932 afecta los parámetros del servo?

No. Los parámetros del servo residen en la memoria de parámetros principal del CNC. Después de instalar el reemplazo A20B-2001-0932, el CNC restablece la comunicación del servo tipo A y aplica los parámetros del servo existentes. Verifique la respuesta normal del eje a baja velocidad antes de regresar a producción.
