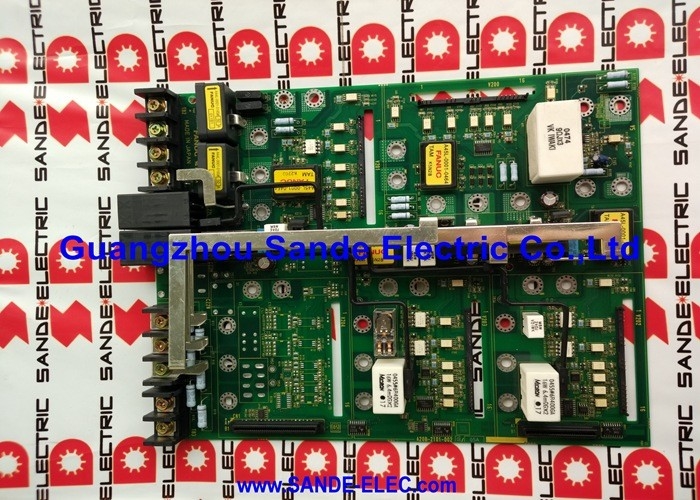

1 PC Fanuc usado A20B-2001-0930 placa de PCB A20B20010930 A2OB-2OO1-O93O

FANUC A20B-2001-0930 | PCB de control de servovariador tipo A Alpha SVM1 — A06B-6079 Pantalla de alarma LCD de un solo eje / 12–80 A

Tarjeta superior de Alpha SVM1: inteligencia de control para un eje

El A20B-2001-0930 es el PCB de control tipo A, la tarjeta superior (frontal), en los módulos servoamplificadores Alpha de un solo eje de la serie A06B-6079 de FANUC. Es la capa de inteligencia del módulo SVM1: recibe comandos de movimiento del CNC a través de la interfaz PWM tipo A, procesa la retroalimentación del codificador del servomotor Alpha, ejecuta el bucle de control del servo y acciona los transistores de potencia en el tablero de cableado debajo de él.

Un A20B-2001-0930 controla un eje. Este es el equivalente de un solo eje del A20B-2001-0940 (que controla tres ejes en un módulo de tres ejes SVM3). Cada uno controla su respectivo recuento de ejes de forma independiente, con la PCB de control como elemento funcional común en todo el rango del módulo SVM1 de 12 A a 80 A.

La pantalla LCD montada en el frente muestra los códigos de estado y alarma del eje: una pantalla de dos dígitos que indica el estado de funcionamiento durante el funcionamiento normal y un número de alarma cuando ocurre una falla. Esta pantalla es la primera herramienta de diagnóstico cuando falla un servoeje Alpha: el código de alarma en la pantalla LCD identifica si la falla está en la etapa de potencia, el motor, el codificador o la interfaz de comunicación entre el CNC y el variador.

Especificaciones clave

PWM tipo A: la generación de interfaz anterior a FSSB

El A06B-6079 Alpha SVM utiliza la interfaz tipo A: señales PWM (modulación de ancho de pulso) transportadas por cable entre la placa de interfaz del servo CNC y el módulo de accionamiento. El A20B-2001-0930 recibe estos comandos de corriente PWM del CNC, los procesa a través del servo bucle y activa los transistores de salida en consecuencia. También devuelve señales de alarma y VRDY (velocidad lista) al CNC a través de la misma interfaz de cable.

Esta interfaz Tipo A coloca la generación SVM A06B-6079 antes de la interfaz de fibra óptica FSSB utilizada en las series A06B-6096 y posteriores Alpha i. Los dos tipos de interfaz son incompatibles: una unidad tipo A no se puede sustituir por una unidad FSSB sin cambiar el hardware de la interfaz servo del CNC. Confirme el tipo de interfaz del módulo de unidad instalado antes de especificar un reemplazo.

Preguntas frecuentes

P1: El eje Alpha SVM1 muestra una alarma. ¿Cómo se identifica el A20B-2001-0930 como origen de la falla?

Verifique la pantalla LCD en la cara del módulo: el código de dos dígitos identifica la categoría de alarma. Las alarmas que apuntan a la comunicación del servo (falla VRDY, error de comunicación) o falla de inicialización de la tarjeta de control en un solo eje apuntan a la PCB de control A20B-2001-0930. Las alarmas de la etapa de potencia (sobrecorriente, falla de IPM, falla del bus de CC) apuntan al cableado/tablero de energía debajo de ella. Confirme que los motores y cables de los ejes no estén dañados antes de concluir que la tarjeta de control ha fallado.

P2: ¿Cuál es la diferencia entre A20B-2001-0930 y A20B-2001-0932?

Ambos son PCB de control de un solo eje Alpha SVM1 tipo A de la serie A06B-6079. El -0930 cubre el rango de corriente estándar SVM1 (12A a 80A). El -0932 está asociado con el módulo SVM1-130 (clase 130A). No son intercambiables: la PCB de control debe coincidir con la etapa de potencia que controla. Confirme el sufijo exacto de la etiqueta de la placa de cableado del módulo instalado.

P3: ¿Se puede probar el A20B-2001-0930 de forma aislada sin el módulo SVM1 completo?

No. La verificación funcional requiere ejecutar el módulo SVM1 completo con un servomotor Alpha conectado bajo carga, condiciones que no se pueden replicar en un banco sin el conjunto de transmisión completo. La prueba de intercambio con un A20B-2001-0930 en buen estado confirmado en el módulo completo es el método de diagnóstico y verificación definitivo.

P4: ¿Hay interruptores de configuración en el A20B-2001-0930 que deben configurarse correctamente?

La PCB de control tipo A lleva interruptores de configuración para los parámetros del eje y la configuración de la interfaz. Antes de retirar la tarjeta original, fotografíe o registre todas las posiciones de los interruptores. El reemplazo debe configurarse de manera idéntica. Las configuraciones incorrectas del interruptor producen fallas VRDY, códigos de alarma incorrectos o un comportamiento del servo que no coincide con las expectativas del CNC.

P5: ¿De dónde se obtiene el A20B-2001-0930?

A través del mercado de repuestos de servovariadores FANUC Alpha: especialistas en módulos Alpha SVM, centros de reparación de variadores CNC FANUC y proveedores excedentes probados. Tenga en cuenta que muchos proveedores de posventa solo suministran el A20B-2001-0930 como parte del módulo SVM1 A06B-6079 probado completo en lugar de como una tarjeta básica, porque no es posible realizar pruebas aisladas de la tarjeta de control sin el módulo completo.
