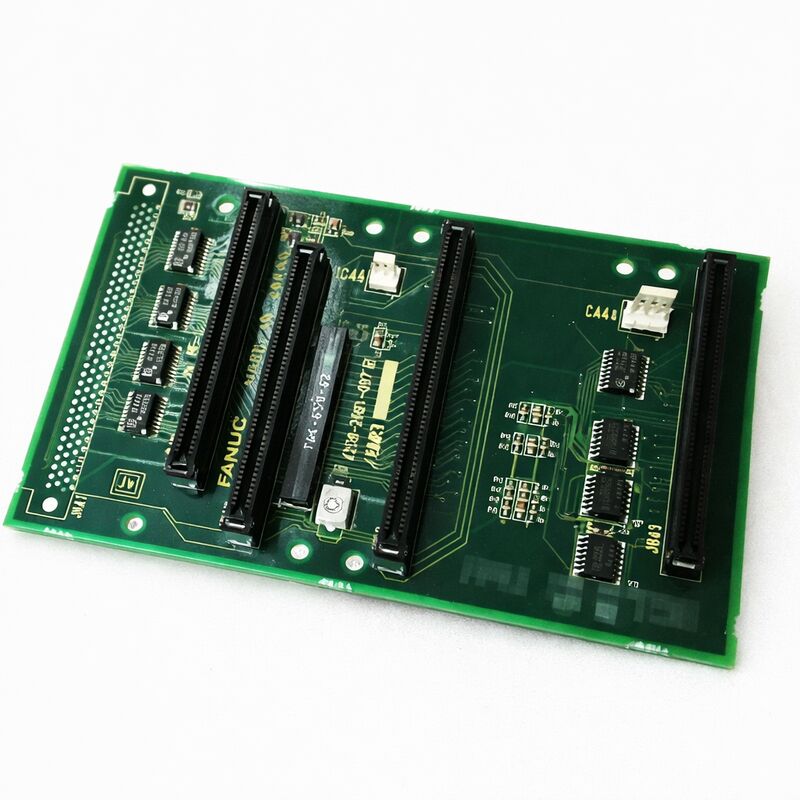

FANUC A20B-2001-0860 | Placa de control de unidad serie Alpha — Serie A20B-2001, Automatización CNC, Origen Japón

Número de pieza: A20B-2001-0860

Fabricante: FANUC Corporation (Japón)

Tipo de producto: Placa de circuito impreso de control de unidad

Serie de placa: A20B-2001

Aplicación: Sistemas de unidades FANUC serie Alpha — Máquinas herramienta CNC y automatización

Función: Placa de circuito impreso de nivel de control dentro de la arquitectura de amplificador de husillo y servounidad Alpha de FANUC

Descripción general

La A20B-2001-0860 es una placa de circuito impreso de control de la serie A20B-2001 de FANUC, una de las familias principales de placas de circuito impreso que pueblan la capa de control e interfaz de los módulos de unidad de servomotor y husillo Alpha de FANUC.

La serie A20B-2001 abarca una amplia gama de aplicaciones dentro del ecosistema de unidades Alpha. Las placas de esta familia sirven como la capa de inteligencia de los módulos de unidad: procesan los comandos de velocidad y corriente del servomotor, gestionan los algoritmos de control de bucle cerrado, manejan la retroalimentación del codificador y se comunican con los buses de comunicación del controlador CNC.

La A20B-2001-0860 ocupa esta función en su configuración de unidad específica.

La plataforma de unidades serie Alpha, que abarca módulos amplificadores de servomotor (SVM), módulos amplificadores de husillo (SPM) y módulos de fuente de alimentación (PSM), fue la arquitectura de unidades modulares revolucionaria de FANUC.

El concepto modular significaba que un único módulo de fuente de alimentación proporcionaba el bus de CC para todos los módulos de unidad en el bus común, y cada módulo SVM o SPM se alimentaba de esa fuente de CC compartida mientras manejaba su motor individual.

Dentro de cada módulo, dos placas comparten el trabajo: una placa de cableado de potencia (que transporta los transistores, la detección de corriente y las conexiones de alta corriente) y una placa de circuito impreso de control (que procesa señales, ejecuta algoritmos de control y gestiona la interfaz de la unidad con el CNC).

La A20B-2001-0860 es la capa de la placa de circuito impreso de control.

La distinción física entre la tarjeta de control y la placa de cableado de potencia dentro de un módulo de unidad tiene una importancia diagnóstica directa. Las fallas de la tarjeta de control generan códigos de alarma relacionados con la comunicación, fallas del algoritmo del servomotor y problemas de la fuente de alimentación interna. Las fallas de la placa de potencia generan alarmas de sobrecorriente, falla del transistor y pérdida de fase.

Esta división ayuda a los técnicos de servicio a aislar qué placa requiere reemplazo, evitando el reemplazo innecesario de una placa que aún está funcional.

Especificaciones clave

Arquitectura de unidad Alpha — Dónde encaja esta placa

El sistema de unidades Alpha se diseñó en torno a una arquitectura de CC de bus común. El PSM convierte la corriente alterna trifásica de 200V de la fuente de la máquina en un bus de CC regulado de 283–325V. Este bus de CC recorre el gabinete de la unidad, conectándose a cada módulo SVM y SPM del sistema.

Cada módulo de unidad individual toma su potencia de salida del motor de este bus de CC común y la procesa a través de sus propios transistores IGBT internos.

La A20B-2001-0860 se encuentra en la parte superior de esta estructura, el lado de control. Debajo de ella, la placa de cableado de potencia recibe las señales de control de puerta de esta tarjeta de control y las utiliza para conmutar los transistores que impulsan el motor.

Por encima de la tarjeta de control, en la jerarquía del sistema, se encuentra el controlador CNC, que envía comandos de eje a través del bus de fibra óptica FSSB o a través de los cables de interfaz PWM/Tipo B, dependiendo de la generación de la unidad.

Esta tarjeta de control procesa los comandos que llegan del CNC, calcula la corriente del motor requerida para lograr la velocidad o posición comandada, y genera las señales de puerta para la placa de potencia.

También monitorea la salud de la propia unidad (temperatura, voltaje del bus de CC, retroalimentación de corriente) y genera los códigos de alarma que aparecen en la pantalla LED de la unidad y se informan al CNC.

Servicio de módulos de unidad

Los módulos de unidad serie Alpha, incluidos los que contienen la A20B-2001-0860, tienen una infraestructura de servicio establecida en el mercado de mantenimiento industrial. Los proveedores de servicios ofrecen intercambio a nivel de módulo (cambiar un módulo probado por el defectuoso), diagnóstico a nivel de placa (aislar la falla a la tarjeta de control o a la placa de potencia) y reparación a nivel de componente donde se identifican y reemplazan dispositivos específicos fallidos.

Probar una placa de tarjeta de control requiere ejecutarla como parte de un módulo de unidad completo bajo carga de motor. Las pruebas de banco sin carga de motor no pueden verificar adecuadamente el algoritmo de control de corriente de bucle cerrado o el procesamiento de retroalimentación del codificador, ambos requieren que la corriente real del motor fluya a través de la sección de potencia y que las señales reales del codificador regresen del motor.

Es por eso que los proveedores de servicios confiables prueban las placas de unidad en ensamblajes de módulos completos en lugar de aislados.

Preguntas frecuentes

P1: La pantalla LED del módulo de unidad Alpha muestra un código de alarma. ¿Cómo determino si la tarjeta de control A20B-2001-0860 tiene la falla en lugar de la placa de cableado de potencia?

El tipo de código de alarma es el indicador principal. Las fallas de la tarjeta de control suelen producir códigos de alarma relacionados con la comunicación interna, errores de comunicación del eje, fallas de inicialización o fallas de la fuente de alimentación interna. Las fallas de la sección de potencia producen alarmas relacionadas con sobrecorriente, falla del módulo transistor o del bus de CC.

Consulte la lista de códigos de alarma específica del módulo de unidad; cada número de alarma se mapea a la sección de control o de potencia.

Si la alarma apunta a la sección de control, la A20B-2001-0860 es la sospechosa.

P2: Después de un evento de sobretensión, el módulo de unidad ya no completa su secuencia de inicio. La pantalla LED está en blanco o muestra un error que se borra al ciclar la alimentación, pero la unidad no llega a un estado listo. ¿Es la tarjeta de control la falla probable?

Los eventos de sobretensión pueden dañar tanto la fuente de alimentación lógica interna de la tarjeta de control como los transistores de la placa de potencia.

Una pantalla LED en blanco apunta a una tarjeta de control o su sección de suministro interno, ya que los indicadores LED son controlados por la tarjeta de control.

Una unidad que no completa el inicio después de que se inicializa el LED puede tener una falla de comunicación o una autocomprobación de inicio fallida.

En cualquier caso, con una sobretensión como causa, la tarjeta de control es una ubicación de falla plausible. Pruebe por sustitución con una tarjeta de control confirmada como buena en un módulo de unidad compatible.

P3: El módulo de unidad funciona normalmente la mayor parte del tiempo, pero produce códigos de alarma intermitentes que se borran al ciclar la unidad. ¿Podría la A20B-2001-0860 ser la causa?

Las alarmas intermitentes que se borran al ciclar la alimentación son una firma clásica de condensadores electrolíticos envejecidos en los circuitos de alimentación interna de la tarjeta de control. A medida que la temperatura aumenta durante el funcionamiento, el rendimiento del condensador se degrada aún más, lo que provoca que los rieles de suministro caigan por debajo del umbral lógico y activen alarmas.

Las alarmas se borran cuando la unidad se enfría después de apagarla.

Este patrón depende de la temperatura y es progresivo: los intervalos entre alarmas se acortan a medida que los condensadores continúan degradándose. La reparación a nivel de placa (reemplazo de condensadores) o el intercambio de la tarjeta de control es el remedio apropiado.

P4: La A20B-2001-0860 está descontinuada por FANUC. ¿Qué opciones de reemplazo están disponibles para mantener la unidad en servicio?

Existen tres opciones. Los proveedores especialistas del mercado de accesorios mantienen existencias de placas A20B-2001-0860 reacondicionadas y probadas bajo carga de motor. La reparación a nivel de componente está disponible en especialistas con experiencia en reparación de placas; identifican el componente específico fallido en lugar de reemplazar toda la placa.

Para máquinas donde la plataforma de unidades Alpha se está convirtiendo en una carga de mantenimiento recurrente, se puede evaluar la actualización a una unidad de la serie αi de generación actual con la interfaz CNC apropiada como una solución a más largo plazo, aunque esto requiere cambios de parámetros en el lado del CNC.

P5: Hay disponible una tarjeta de control de reemplazo de un módulo de unidad Alpha diferente pero físicamente similar. ¿Se puede usar en este módulo?

Dentro de la familia de unidades Alpha, las tarjetas de control son específicas de la unidad; están emparejadas con la clasificación de transistores específica, la configuración del eje y el tipo de interfaz de su módulo anfitrión.

Una tarjeta de control de un módulo de unidad diferente puede parecer físicamente similar, pero utiliza diferentes parámetros de control de puerta y configuración de interfaz que no coinciden con la placa de potencia con la que se emparejaría.

Usar una tarjeta no coincidente corre el riesgo de una conmutación de transistores incorrecta y posibles daños a la unidad.

Siempre obtenga el reemplazo haciendo coincidir el número de pieza exacto de la tarjeta original.
