| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2001-0820 |
Número de Pieza: A20B-2001-0820
Fabricante: FANUC Corporation (Japón)
Tipo de Producto: Placa de Control de Amplificador Servo (Generación Temprana)
Serie de Placa: A20B-2001
Familia de Accionamiento: FANUC Alpha Series SVM1 (Módulo Amplificador Servo de un Eje)
Generación: Serie Alpha Temprana — predecesora de las series posteriores A20B-2001-093x

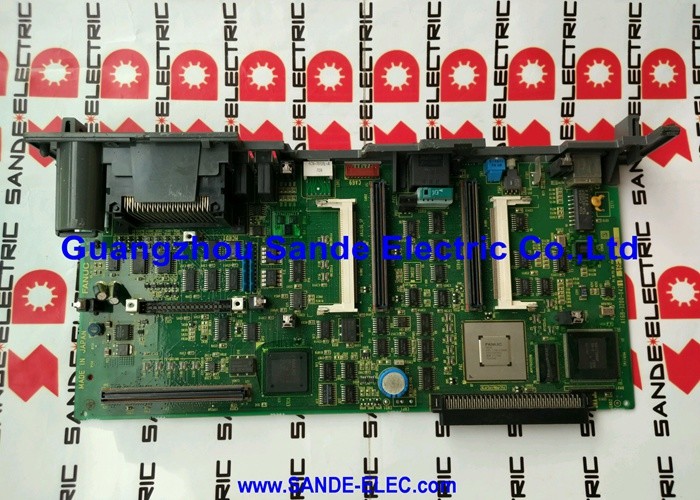

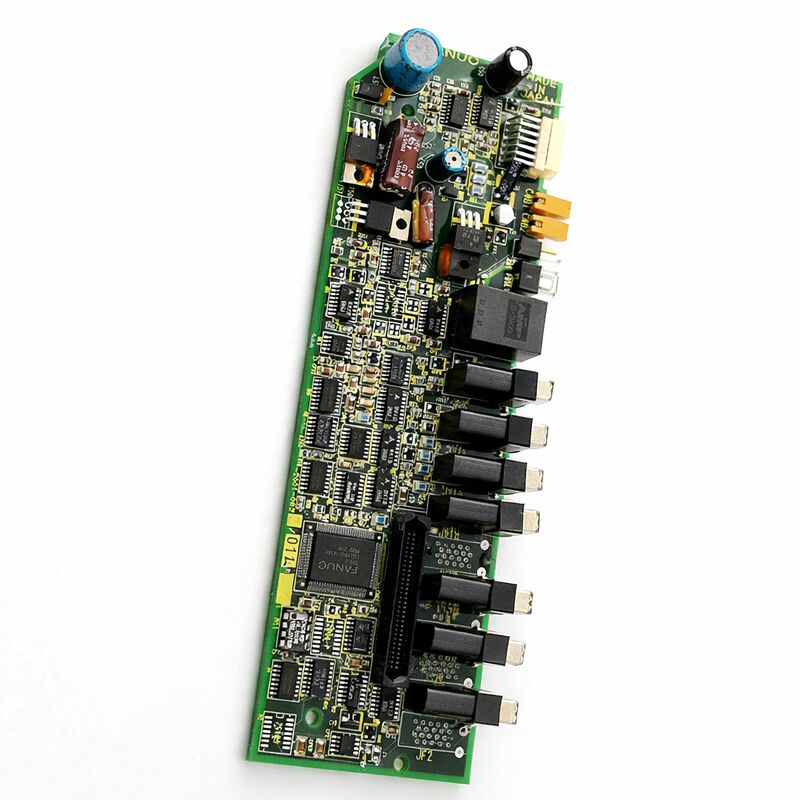

La A20B-2001-0820 es una placa de control de generación temprana para el SVM1 (Módulo Amplificador Servo de un Eje) de la serie Alpha de FANUC.
Se encuentra en la cara frontal de la unidad de accionamiento SVM1 — la placa que contiene la electrónica de control, el procesamiento servo DSP, la interfaz de comunicación CNC y los indicadores de estado del accionamiento para un amplificador servo de un solo eje.
Esta placa específica es anterior a las variantes A20B-2001-093x, más referenciadas, que se convirtieron en el estándar en toda la gama posterior de Alpha SVM1.
El sistema de amplificador servo Alpha de FANUC se introdujo como un gran avance respecto a la anterior gama SVU (Servo Unit).
La arquitectura Alpha utilizaba una topología de bus DC compartido — un PSM (Módulo de Fuente de Alimentación) proporcionaba el riel DC, y los módulos SVM extraían de él para accionar motores servo individuales.
El SVM1 accionaba un solo eje servo. Cada unidad SVM1 contenía una placa de control y una placa de cableado/alimentación.
La placa de control era la mitad inteligente: ejecutaba el algoritmo servo, se comunicaba con el controlador CNC a través de fibra óptica y proporcionaba las señales de puerta a los transistores de potencia en la sección de potencia del accionamiento.
La A20B-2001-0820 era la placa de control para las configuraciones SVM1 más tempranas de la serie Alpha.
Precedió a las revisiones que abordaron el rango de corriente ampliado cubierto por las placas -093x posteriores.
Las máquinas y los controladores que se instalaron con el sistema de accionamiento Alpha original — antes de que las revisiones posteriores llegaran al mercado — contienen esta generación de placa anterior.
Estas máquinas todavía están en servicio, y cuando la placa de control de uno de estos módulos SVM1 tempranos falla, la A20B-2001-0820 es el reemplazo correcto.
| Parámetro | Valor |
|---|---|
| Número de Pieza | A20B-2001-0820 |
| Fabricante | FANUC Corporation |
| Tipo de Producto | Placa de Control de Amplificador Servo (Generación Temprana) |
| Serie de Placa | A20B-2001 |
| Familia de Accionamiento | FANUC Alpha SVM1 |
| Generación | Serie Alpha Temprana |
| Interfaz | Fibra óptica (comunicación servo serial CNC) |
| Pantalla de Estado | Indicador de estado LED |
| Origen | Japón |
| Temperatura de Operación | 0 – 55°C (instalado en el accionamiento) |
| Temperatura de Almacenamiento | −20 – 55°C |
| Humedad | 75% HR máx. (sin condensación) |
| Condición Disponible | Nuevo (excedente) / Reacondicionado / Reparado |
La introducción de la serie Alpha por parte de FANUC representó una transición de la arquitectura SVU al sistema SVM/PSM de bus compartido que se convirtió en estándar.
Las primeras unidades SVM1 Alpha establecieron la arquitectura fundamental que se mantuvo en uso durante toda la vida comercial de la serie Alpha.
El diseño de la placa de control, la interfaz de comunicación por fibra óptica, el LED de estado montado en la parte frontal y la ubicación del fusible se establecieron con esta generación temprana.
Las placas de generación temprana como la A20B-2001-0820 utilizaron los mismos principios de operación que sus sucesoras: el DSP ejecutaba los bucles de posición, velocidad y corriente simultáneamente; el enlace de fibra óptica se conectaba al controlador CNC; la placa de potencia recibía las señales de puerta de la placa de control.
Estos principios se mantuvieron en todas las versiones posteriores de Alpha SVM.
Lo que cambió entre generaciones fue la implementación específica del hardware — las generaciones de IC, la cobertura de la clasificación de corriente, los refinamientos menores de la interfaz.
Esta continuidad significa que el enfoque de diagnóstico y mantenimiento desarrollado para las placas Alpha SVM posteriores se aplica igualmente a las máquinas que utilizan la A20B-2001-0820.
Los códigos de estado LED siguen las mismas convenciones.
Las categorías de alarmas — errores de comunicación, fallos de puerta, fallos de fuente de alimentación — están estructuradas de manera idéntica.
Un técnico familiarizado con las placas Alpha SVM posteriores encontrará las placas de generación temprana inmediatamente familiares.
La pantalla LED montada en la parte frontal de la A20B-2001-0820 es la referencia de diagnóstico principal cuando el accionamiento produce una alarma.
La pantalla muestra un código numérico o alfabético que identifica la condición de fallo específica.
Estos códigos se mapean a categorías de fallos descritas en la documentación de mantenimiento del amplificador servo Alpha.
Una pantalla en blanco — sin indicación alguna — significa que la fuente de alimentación de la placa de control no está funcionando.
Esto podría ser un fusible fundido en la placa, un fallo del circuito interno de la fuente de alimentación o la ausencia del voltaje del bus DC externo que alimenta los circuitos de suministro de la placa.
El fusible Daito en la cara frontal de la placa es el primer componente a revisar.
Una pantalla de "–" (guion) indica que el accionamiento está alimentado y esperando que el CNC emita su señal de listo. Esto es normal durante la fase previa al funcionamiento.
Una pantalla de "0" indica la plena preparación del accionamiento con el motor energizado. Cualquier otro código de visualización es una alarma que requiere investigación.
La A20B-2001-0820 ocupa una posición interesante en la cadena de suministro del mercado de repuestos.
Es lo suficientemente antigua como para que el stock original de FANUC se haya agotado, pero las máquinas a las que sirvió no son lo suficientemente antiguas como para haber sido reemplazadas uniformemente.
Muchas todavía están funcionando. Cuando la placa de control del accionamiento falla en una de estas máquinas, obtener un reemplazo probado requiere navegar por el mercado de placas excedentes y reacondicionadas en lugar de los canales de distribución estándar.
Las unidades excedentes probadas de máquinas desmanteladas son la fuente más común.
Una placa reacondicionada profesionalmente — donde se han reemplazado los condensadores y otros componentes envejecidos y la placa ha sido probada funcionalmente en una unidad de accionamiento Alpha SVM1 — es la opción de mayor confianza. Una placa excedente no probada conlleva más riesgo.
La prueba clave para cualquier placa de reemplazo es la prueba funcional en una unidad de accionamiento SVM1 con una carga de motor servo real. Las pruebas en banco con alimentación aplicada pero sin motor conectado confirman que la placa se enciende y la pantalla de estado se inicializa, pero no confirman que los bucles de control de corriente o el procesamiento de retroalimentación funcionen correctamente.
Las pruebas funcionales completas requieren un accionamiento con un motor.
P1: El accionamiento Alpha SVM1 muestra una alarma de error de comunicación inmediatamente al encenderse. El cable de fibra óptica se confirma que no está dañado. El controlador CNC en sí está funcionando correctamente. ¿Es esta la A20B-2001-0820?
Un error de comunicación al encenderse con un cable de fibra confirmado como bueno y un CNC que funciona apunta al circuito receptor óptico de la placa de control.
La placa recibe la comunicación serial del CNC a través de la fibra óptica; si el circuito receptor se ha degradado o fallado, la placa no puede establecer comunicación con el CNC.
Limpie el puerto del conector óptico de la placa, luego vuelva a probar.
Si la alarma persiste, el circuito receptor de la placa ha fallado y la placa requiere reemplazo.
P2: Esta se describe como una placa de "generación temprana". ¿Es compatible con todas las variantes de unidades de accionamiento Alpha SVM1?
La A20B-2001-0820 se instaló en variantes específicas de unidades de accionamiento SVM1 en la serie Alpha temprana. Si es compatible con una unidad de accionamiento SVM1 específica depende del número de modelo de la unidad de accionamiento y su especificación de placa correspondiente.
La documentación de la unidad de accionamiento o el documento de descripciones de amplificadores GE FANUC Alpha enumera qué especificación de placa de control utiliza cada modelo SVM1.
Confirme el número de modelo completo de la unidad de accionamiento SVM1 y verifique la placa de control correcta antes de la instalación.
P3: Después de que una máquina estuvo inactiva durante 18 meses, la Alpha SVM1 temprana muestra un comportamiento errático — a veces se inicializa correctamente y a veces produce diferentes códigos de alarma en ciclos de encendido consecutivos. ¿Está fallando la placa?
Los códigos de alarma erráticos e inconsistentes en una placa de generación temprana después de un tiempo de inactividad prolongado son consistentes con el envejecimiento de los componentes — particularmente los condensadores en la placa de control que se han secado durante el período de almacenamiento.
Los condensadores electrolíticos envejecidos en la sección de fuente de alimentación de la placa de control producen voltajes de suministro inestables que causan un funcionamiento errático.
Un reacondicionamiento de la placa que reemplace los condensadores electrolíticos y pruebe funcionalmente la placa es la respuesta apropiada antes de desechar la placa por completo.
P4: ¿Se puede reemplazar la A20B-2001-0820 con la placa posterior A20B-2001-0930?
Estas son diferentes generaciones de placas dentro de la misma familia A20B-2001. Si la posterior -0930 es un sustituto físico y eléctrico directo para la anterior -0820 en una unidad de accionamiento SVM1 específica depende del diseño de la unidad de accionamiento.
Algunas configuraciones de unidades de accionamiento pueden aceptar una revisión de placa posterior; otras tienen diferencias de hardware que hacen que la sustitución sea inapropiada.
Verifique con la documentación de la unidad de accionamiento específica o con un especialista calificado en servicio de accionamientos FANUC antes de intentar una sustitución entre revisiones.
P5: El fusible Daito del accionamiento se fundió. Después de reemplazarlo, la placa funciona pero el mismo fusible se fundió nuevamente tres semanas después. ¿Qué está sucediendo?
Un fallo recurrente del fusible apunta a una causa raíz persistente en lugar de un evento único.
Las causas comunes incluyen un condensador electrolítico defectuoso en la fuente de alimentación de la placa que crea periódicamente un pico de corriente de corta duración, una falla de fuga en la conexión del bus DC externo que crea una sobretensión cuando el bus se carga, o un componente de controlador de puerta debilitado que extrae corriente excesiva bajo condiciones de operación específicas.
Investigue cada uno de estos puntos antes de reemplazar otro fusible; sin abordar la causa raíz, el fusible de reemplazo volverá a fallar.
