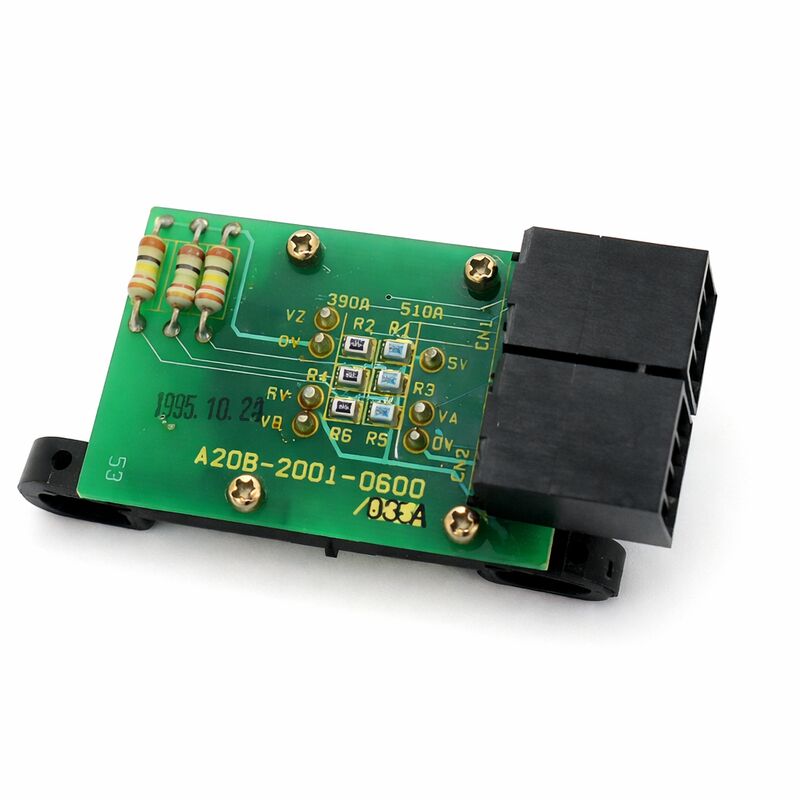

FANUC A20B-2001-0600 | Placa de circuito impreso (PCB) de codificador de motor de husillo — Retroalimentación de velocidad y posición para sistemas de husillo CNC FANUC

Dos señales, dos funciones

La A20B-2001-0600 es una placa de circuito impreso (PCB) de codificador de motor de husillo de la serie A20B-2001 de FANUC — la placa de detección que lee la rotación del eje del motor de husillo y genera las señales de retroalimentación que el amplificador del husillo necesita para controlar el husillo.

Señal C (retroalimentación de velocidad): El amplificador del husillo compara la velocidad medida de la señal C con las RPM comandadas y aplica corriente correctiva para cerrar la brecha. Una señal C degradada introduce ruido de medición en este bucle — el amplificador no puede distinguir el error de velocidad real del ruido del sensor, por lo que sobrecorrige continuamente. El resultado es la caza de velocidad: el husillo oscila alrededor de las RPM comandadas en lugar de mantenerlas de manera constante, produciendo irregularidades en el acabado superficial de la pieza mecanizada.

Señal Z (referencia de orientación): Un pulso por revolución del motor. El CNC utiliza este pulso como referencia angular para la orientación del husillo (M19) — la posición de parada precisa requerida antes de que el cambiador de herramientas pueda acoplar el husillo. Cuando el CNC comanda la orientación, desacelera el husillo y fija la posición en el pulso Z. La ausencia de pulso Z significa que el husillo no puede orientarse, el cambiador de herramientas genera alarmas y la producción se detiene.

Las dos señales fallan de forma independiente. Pérdida solo de la señal Z: la velocidad del husillo es normal, la orientación falla. Solo señal C degradada: caza de velocidad y RPM inestables bajo carga de corte, los cambios de herramienta aún funcionan. Estos patrones de falla distintos son la herramienta de diagnóstico que aísla qué ruta de señal ha fallado antes de retirar cualquier hardware.

Especificaciones clave

Serie A20B-2001 — Se requiere coincidencia de sufijo

La serie A20B-2001 cubre varias variantes de placas de codificador de husillo para diferentes tipos y generaciones de motores de husillo FANUC. Las variantes adyacentes dentro de la familia comparten el concepto de montaje pero difieren en la geometría de detección, el formato de la señal de salida y la interfaz eléctrica. Instalar la variante incorrecta — incluso una que se monte físicamente en el mismo motor — produce datos de velocidad incorrectos o alarmas del husillo. Confirme el sufijo -0600 en la etiqueta de la placa instalada. Si la etiqueta está dañada, identifique la variante a través de la especificación de pedido del motor del husillo.

Holgura y el elemento objetivo

La PCB A20B-2001-0600 funciona con un elemento objetivo — un disco o anillo magnético acoplado al eje del motor — que es un componente separado. Al reemplazar la PCB, el objetivo normalmente permanece en su lugar si no está dañado. La holgura entre los elementos de detección de la PCB y el objetivo es crítica: demasiado grande produce señales débiles, demasiado pequeña corre el riesgo de contacto con el objetivo giratorio.

Confirme la holgura correcta según la documentación de mantenimiento del motor del husillo después de instalar la nueva placa. Una PCB que funcione correctamente instalada con una holgura incorrecta produce los mismos síntomas de señal débil que una defectuosa.

Preguntas frecuentes

P1: La velocidad del husillo es normal pero cada cambio de herramienta falla con una alarma de orientación. ¿Significa esto que la A20B-2001-0600 ha fallado?

Este patrón de síntomas — buena velocidad, orientación fallida — confirma que la ruta de la señal Z está comprometida mientras que la ruta de la señal C (velocidad) está intacta. Verifique la señal Z en el conector del codificador con un osciloscopio mientras gira el husillo: un pulso limpio por revolución confirma una señal Z que funciona. La ausencia o distorsión del pulso Z, con cable y conector confirmados como buenos, confirma que el circuito de señal Z de la placa del codificador ha fallado.

P2: La velocidad del husillo caza bajo carga de corte. La etapa de potencia parece funcional. ¿Podría ser el codificador?

Sí. Una señal C degradada introduce ruido en el bucle de retroalimentación de velocidad — el amplificador no puede mantener la velocidad de manera constante porque no puede distinguir la variación real de velocidad del ruido de medición. Mida la calidad de la señal C en el conector del codificador bajo carga. Una señal ruidosa o irregular con un cable intacto confirma la placa del codificador como la fuente de la falla.

P3: Después de un choque del husillo, la orientación a veces funciona y a veces falla. ¿Qué está pasando?

Un choque puede desplazar el conjunto del codificador sin deshabilitarlo por completo, cambiando la holgura entre los elementos de detección de la PCB y el objetivo. Una holgura fuera de tolerancia produce una señal Z débil e intermitente — la orientación funciona cuando la señal es lo suficientemente fuerte, falla cuando no lo es. Inspeccione el cuerpo del codificador en busca de desplazamiento de su posición de montaje y verifique el objetivo en busca de daños mecánicos antes de reemplazar la PCB.

P4: ¿Qué se debe verificar antes de condenar la A20B-2001-0600?

Inspeccione el conector del cable del codificador en busca de corrosión, residuos de refrigerante y pines doblados. Verifique la continuidad del cable, particularmente para aberturas intermitentes cerca del extremo del motor. Una falla intermitente del cable produce síntomas idénticos a una PCB defectuosa a una fracción del costo de reemplazo. Si el cable y el conector se confirman como buenos y las alarmas persisten, entonces la placa del codificador es la fuente de la falla.

P5: ¿Se puede reemplazar la A20B-2001-0600 sin retirar el motor del husillo?

En muchas configuraciones de máquina, el conjunto del codificador es accesible desde la parte trasera del cabezal del husillo o a través de un panel de servicio, lo que permite el reemplazo de la placa sin la extracción completa del motor. Si se requiere la extracción del motor, documente todas las conexiones eléctricas y la instalación mecánica antes de comenzar, y verifique la alineación del motor del husillo al reinstalar.
