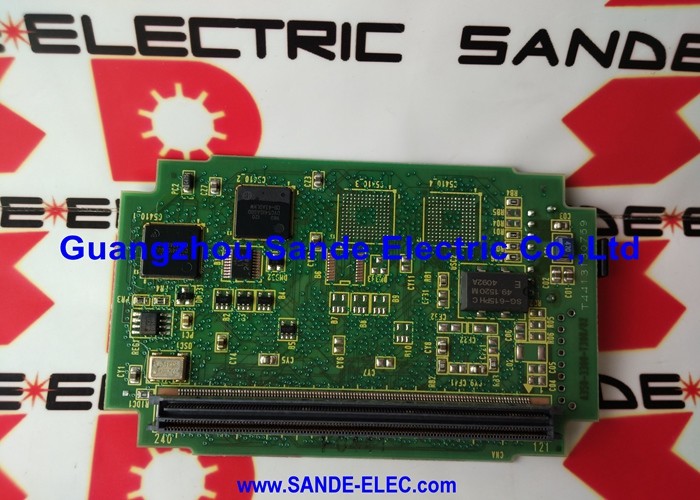

placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2000-0175 |
Número de la parte:A20B-2000-0175 Las condiciones de los servicios de seguridad de los Estados miembros
El fabricante:Corporación FANUC (Japón)
Tipo de producto:El control principal del PCB (placa base)
Procesador:Intel 486 de 32 bits
Arquitectura:Arquitectura dividida (distribuida)
Sistemas compatibles:El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de la temperatura del vehículo y de las condiciones de funcionamiento.
Configuraciones soportadas:El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.
Precedente:A20B-2000-0170 Las condiciones de los requisitos de seguridad

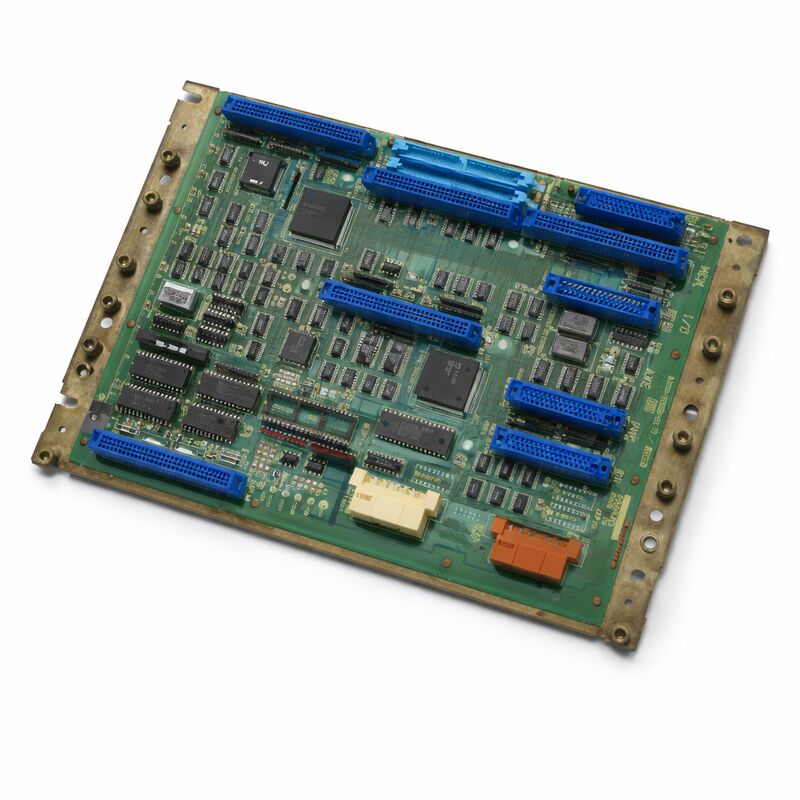

El A20B-2000-0175 es el PCB de control maestro de 32 bits para los sistemas CNC Serie Zero-C y Zero-D de FANUC.compartiendo la misma arquitectura fundamental pero incorporando un procesador Intel 486 más rápido en lugar del procesador de la placa anterior.
La mejora en la velocidad de procesamiento mejoró el rendimiento del tiempo de ciclo y la capacidad de respuesta del CNC sin requerir cambios en la configuración de la placa periférica del controlador.
Al igual que su predecesor, el A20B-2000-0175 es una placa de medio tamaño que actúa como el plano de fondo y el procesador central para todo el controlador Zero-C.
Todas las placas periféricas la tarjeta de memoria, la tarjeta de control del eje, la tarjeta de E/S, y opcionalmente el procesador gráfico y la tarjeta PMC-M se enchufan a esta tarjeta maestra o se conectan a través de ella.La junta directiva coordina todos estos, que gestiona la interpolación CNC, la ejecución del programa y la comunicación entre cada subsistema.
La plataforma Zero-C, construida alrededor de esta placa, fue una de las generaciones de controladores más ampliamente desplegadas de FANUC.
Su extraordinaria capacidad de configuración, incluye torneado, fresado, EDM, molienda, punción,y otros tipos de maquinaria de la misma plataforma de hardware, lo convirtió en la opción para una gran variedad de fabricantes de máquinas herramienta..
Las máquinas que ejecutan este controlador siguen en producción en todo el mundo.
| Parámetro | Valor |
|---|---|
| Número de la parte | A20B-2000-0175 Las condiciones de los servicios de seguridad de los Estados miembros |
| Fabricante | Corporación FANUC |
| Tipo de producto | El control principal del PCB (placa base) |
| Procesador | Intel 486 de 32 bits |
| Formato del tablero | De tamaño medio, de montaje en superficie |
| Arquitectura | Dividido (distribuido) entre las placas periféricas |
| Sistemas compatibles | El número de unidades de seguridad de las aeronaves de las categorías A, B, C, D, E, F, G, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H, H. |
| Configuraciones | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. |
| Precedente | A20B-2000-0170 Las condiciones de los requisitos de seguridad |
| Control del eje | 2 a 4 ejes (dependiendo del eje montado en la placa) |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Temperatura de almacenamiento | -20 ∼ 60°C |
| Condición disponible | Nuevo (excedente) / Renovado / Reparado |
La principal diferencia de hardware entre el A20B-2000-0175 y su predecesor es el procesador.que proporcionó una mejora medible en el rendimiento de procesamiento en comparación con la CPU de la placa anterior.
En términos de CNC, esta mejora del procesamiento se manifestó como interpolación más rápida con tiempos de ciclo más cortos para los mismos programas de movimiento.
En las máquinas que ejecutan programas de contorno complejos con muchos movimientos de segmentos cortos, el espacio de procesamiento adicional permitió al controlador mirar hacia adelante y interpolar más suavemente.
El 486 también manejó la comunicación con las placas periféricas más rápidamente, reduciendo la latencia en el bucle de control general.
Esta mejora fue significativa sin ser perturbadora: el ecosistema de las placas periféricas, las placas de memoria, las placas de eje y las placas de E/S, permanecieron compatibles.
Un controlador que ejecuta el -0170 podría ser actualizado al -0175 cambiando la placa maestra y transfiriendo los módulos SMD,siempre que las placas periféricas fueran compatibles con el tiempo del procesador más rápido.
La tarjeta maestra Zero-C es el centro de una arquitectura de procesamiento dividido.La placa de eje montada en la placa maestra ejecuta la interfaz de servo digital, convirtiendo las posiciones calculadas del NC en los comandos de ancho de pulso que accionan los servoamplificadores.
La placa de memoria contiene los programas del sistema, los parámetros y los programas NC.
La placa de E / S conecta el cableado de campo de la máquina sensores, solenoides, interruptores.
Esta separación de funciones fue deliberada: cada consejo se encargaba de su tarea específica sin competir con otros por el tiempo de procesamiento.
El sistema también era mantenible: una placa de eje defectuosa no eliminaba el NC, y una placa de memoria defectuosa podía reemplazarse sin perturbar la placa maestra.
La configuración mínima para un sistema Cero funcional es de tres placas: placa maestra, placa de memoria, placa de eje,y una placa de E / S normalmente la máquina también incluye un casete de PC para la comunicación DNC.
Las configuraciones más grandes agregan un subsistema de procesador gráfico para una pantalla mejorada, una placa PMC-M para programas de escalera más complejos y placas de eje adicionales para el quinto o sexto eje.
El A20B-2000-0175 es el reemplazo designado para el A20B-2000-0170. En la mayoría de las configuraciones, el -0175 acepta las mismas placas periféricas y los mismos módulos SMD (si los hay) que el -0170.Cuando se sustituya un -0170 por un -0175, las placas periféricas permanecen en su lugar y los módulos SMD se transfieren, si procede.
El requisito clave de compatibilidad que debe verificarse antes de la sustitución es la versión del software del sistema.
El -0175 utiliza una revisión de hardware posterior. El software del sistema en la placa de memoria debe ser compatible con la revisión de la placa -0175.
En la mayoría de los casos, esto no es un problema, pero los controladores que ejecutan versiones muy tempranas del software del sistema Zero-C pueden requerir una actualización del software del sistema al hacer la transición al -0175.
P1: La máquina Zero-C arranca pero el tiempo de ciclo parece más lento de lo esperado. ¿Podría la placa maestra estar operando por debajo de su rendimiento previsto?
El tiempo de ciclo lento en un sistema Zero-C puede provenir de parámetros de visión de futuro incorrectos, un circuito de reloj degradado en la placa maestra o una carga excesiva de interrupción de una placa periférica.Compruebe las pantallas de diagnóstico del controlador para cualquier indicador de procesador ocupado.
Si el oscilador del reloj de la placa se degrada, puede funcionar por debajo de su frecuencia nominal esto produce una desaceleración constante y reproducible en lugar de fallas intermitentes.
Un reemplazo de placa es el único remedio confiable para un circuito de reloj fallido.
P2: Después de reemplazar el -0170 por un -0175, la máquina se enciende pero la placa del eje no se reconoce. ¿Qué podría causar esto?
El fallo de reconocimiento de la placa del eje después de un intercambio de la placa maestra generalmente indica una incompatibilidad de tiempo o revisión de hardware entre el -0175 y la placa del eje.Confirme que la revisión de la placa del eje está dentro del rango de compatibilidad para el -0175.
Compruebe las conexiones de plano trasero entre la placa maestra y la placa de eje, y también compruebe si los interruptores de configuración de la placa de eje están configurados correctamente para el recuento de ejes del sistema.
P3: La máquina Zero-C se enciende, pero la pantalla permanece en blanco después del destello inicial.
Una pantalla en blanco después del arranque inicial normalmente significa que el procesador NC no ha completado su secuencia de arranque.
Esto podría ser la placa maestra en sí, o la placa de memoria que la placa maestra está tratando de cargar el software de.
Observe los LED de diagnóstico en la placa maestra para determinar el estado de la secuencia de arranque.Una placa que se detiene a medio camino con un patrón de LED específico apunta a una ubicación de falla definida en la tabla de diagnóstico FANUC.
Una placa que no produce ninguna actividad de LED sugiere un fallo del procesador o de la energía en la placa maestra.
P4: ¿Es el A20B-2000-0175 intercambiable entre una máquina 0MC y una máquina 0TD?
El hardware de la placa maestra es el mismo para todas las variantes de Zero-C. Lo que difiere entre los tipos de máquinas es el software del sistema, la placa del eje y los parámetros no la placa maestra.
Una placa de un 0MC puede servir a un 0TD y viceversa, siempre que las placas periféricas, el software del sistema y los parámetros sean apropiados para la máquina de destino.
Siempre restablezca la copia de seguridad de los datos de la máquina objetivo después de cualquier reemplazo de la placa maestra.
P5: La placa -0175 fue comprada como un repuesto probado. ¿Cómo debe almacenarse para mantener su estado?
Conservar en envases antiestáticos originales o de reemplazo a temperatura ambiente estable, lejos de la humedad, la luz solar directa y las temperaturas extremas.
Marque la bolsa con el número de pieza y la fecha de prueba.
Si la placa lleva una batería de respaldo SRAM, compruebe y reemplace la batería antes de que la placa sea necesaria en el servicio. Un fallo de la batería durante el almacenamiento no afecta a la placa misma.pero significa que los datos de SRAM no sobrevivirán si la placa es alimentada con datos en SRAM.
