| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2000-0170 |
Número de la parte:A20B-2000-0170 Las condiciones de los requisitos de seguridad
El fabricante:Corporación FANUC (Japón)
Tipo de producto:El control principal del PCB (placa base)
Arquitectura:32 bits, arquitectura dividida
Sistemas compatibles:Las series FANUC 0MC, 0TC, 0MD, 0TD (Cero-C)
Configuraciones soportadas:El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.
Estado de producción:Suspendió su producción; sucesor A20B-2000-0175
Peso:5.36 libras (aproximadamente 2.43 kg)

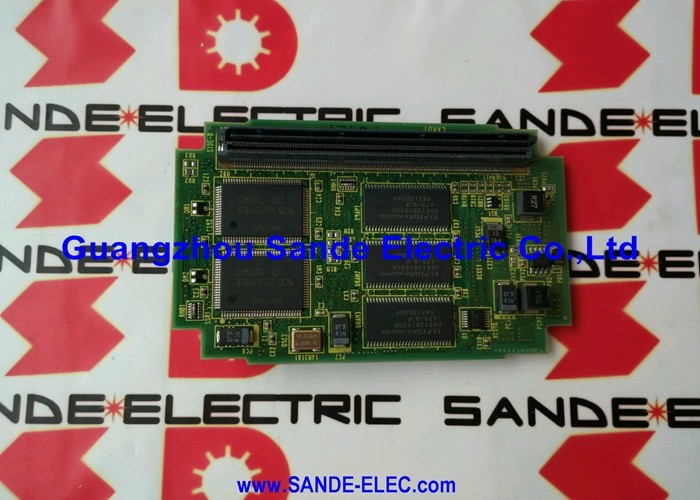

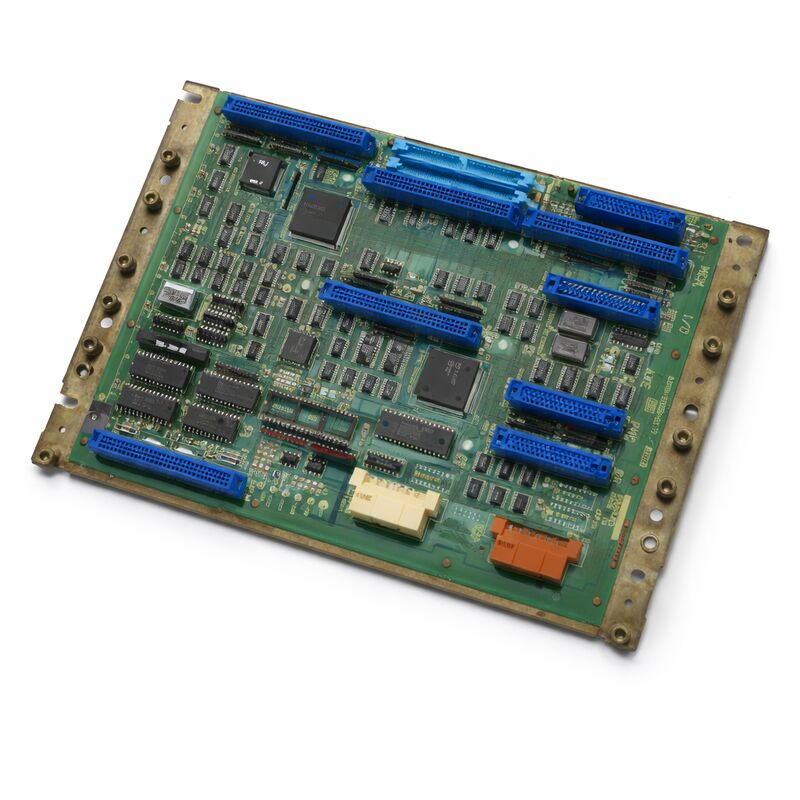

El A20B-2000-0170 es el PCB de control maestro la placa base para el controlador CNC Zero-C de la serie FANUC. Es la placa central alrededor de la cual está construido todo el controlador Zero-C.En la propia terminología de FANUC, este es el principal PCB de 32 bits que define la generación y la capacidad de la plataforma Zero-C.
El Zero-C fue una de las generaciones de controladores CNC más exitosas y ampliamente desplegadas de FANUC.
Encontró su camino en centros de torneado (0TC, 0TD), centros de mecanizado (0MC, 0MD) y una gama de otros tipos de máquinas en toda la industria mundial de máquinas herramienta durante su era de producción.
El resultado es una enorme base instalada de máquinas Zero-C que continúan operando en instalaciones de producción en todo el mundo.el A20B-2000-0170 es el reemplazo que lo restaura.
La placa es de la mitad del tamaño más pequeña que las anteriores placas principales de la generación 0-B.
Actúa como un plano de fondo para las tarjetas periféricas enchufables del Zero-C. La configuración mínima requiere tres tarjetas periféricas: una tarjeta de memoria, una tarjeta de eje y una tarjeta de E / S.Las configuraciones más grandes añaden un procesador gráfico, una tarjeta PMC-M, placas de eje adicionales para los ejes 5 y 6, y un casete de PC para la comunicación DNC.
Esta extensibilidad - el ajuste de la misma placa maestra a muchas configuraciones de máquinas diferentes - hizo que el Zero-C fuera una plataforma altamente configurable para los constructores de máquinas.
Este tablero ha sido descontinuado por FANUC.
Al comprar, confirme la compatibilidad con las tarjetas periféricas instaladas y el software del sistema antes de hacer el pedido.
| Parámetro | Valor |
|---|---|
| Número de la parte | A20B-2000-0170 Las condiciones de los requisitos de seguridad |
| Fabricante | Corporación FANUC |
| Tipo de producto | El control principal del PCB (placa base) |
| Serie de controladores | Las emisiones de gases de efecto invernadero de la serie FANUC 0C |
| Sistemas compatibles | 0MC, 0TC, 0MD y 0TD |
| Configuraciones | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. |
| Arquitectura | Procesamiento de 32 bits, dividido (distribuido) |
| Tamaño del tablero | Medio tamaño (más pequeño que el predecesor 0-B) |
| Parte sucesora | A20B-2000-0175 Las condiciones de los servicios de seguridad de los Estados miembros |
| Peso | 5.36 libras (aproximadamente 2.43 kg) |
| Estado de la producción | Discontinuado por el fabricante |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Condición disponible | Nuevo (excedente) / Renovado / Reparado |
La característica de diseño definitorio de la A20B-2000-0170 es su arquitectura dividida.la tarjeta maestra Zero-C distribuye el procesamiento a través de sus tarjetas periféricas a través de un plano de fondo compartido.
La placa maestra se encarga de las funciones centrales de CNC, el intérprete del programa NC, los cálculos de interpolación y la gestión de coordenadas.La placa de eje maneja la generación de comandos de servo y el procesamiento de retroalimentación para sus ejes asignados.
La tarjeta de memoria maneja el almacenamiento y la recuperación de programas.
Esta distribución del procesamiento produjo varios beneficios prácticos: cada tabla podía ser optimizada para su función específica.
Una tabla de eje defectuosa no destruyó la función NC completa. And the modular architecture allowed the same master board to serve configurations from simple 2-axis turning to complex 5-axis machining — just by changing the mix of peripheral boards plugged into the backplane.
La configurabilidad de la Zero-C era notable para su época, la misma placa maestra A20B-2000-0170 podía servir para un simple torno de herramientas de banda con 2 ejes y un huso en serie.o un centro de tornos complejo de 5 ejes, un eje C, herramientas en vivo, y control de cola.
La selección de la placa periférica, la configuración de parámetros y la versión del software del sistema determinaron la capacidad de cualquier instalación dada.
Esta configurabilidad significó que el Zero-C apareció en máquinas de cientos de diferentes fabricantes de máquinas en todas las disciplinas de mecanizado.
La configuración 0-T servía a los tornos, la configuración 0-M servía a los centros de mecanizado.
La configuración 0-W sirvió para máquinas de EDM de alambre. La configuración 0-P sirvió para prensas de punción. La configuración 0-G sirvió para máquinas de rectificación.
Todos se ejecutan desde la misma plataforma de la placa maestra.
La consecuencia práctica para el mantenimiento es que las placas de reemplazo A20B-2000-0170 son transferibles entre máquinas de la misma generación de control,siempre que las placas periféricas y el software del sistema estén correctamente adaptados.
Una placa de un 0MC desmantelado puede ser un reemplazo válido en un 0TC en funcionamiento si se confirma la compatibilidad de hardware y software.
La tarjeta maestra no contiene datos específicos de la máquina por sí misma, sino que es una tarjeta de procesador.los desplazamientos de herramientas) se almacena en la tarjeta de memoria SRAM y FROM.
Al reemplazar el A20B-2000-0170, estos datos se conservan en la placa de memoria, que generalmente permanece instalada.
Sin embargo, una copia de seguridad completa de los datos antes del mantenimiento en una tarjeta de memoria o dispositivo externo es siempre la práctica correcta.
Si la batería SRAM ha sido marginal y se descarga durante el intercambio de la placa, el contenido de la SRAM puede perderse incluso si la placa de memoria permanece instalada.
Una copia de seguridad conocida hace que esa pérdida sea un evento recuperable en lugar de una crisis.
Después del reemplazo, the controller should complete its normal startup sequence and load the previously stored programs and parameters from the memory board without issue — provided the replacement board is compatible with the installed peripheral boards and system software version.
P1: El controlador Zero-C muestra una alarma de paridad de RAM al arrancar. Otras placas parecen normales. ¿Es la placa maestra la culpa?
Las alarmas de paridad de RAM en el sistema Zero-C apuntan a un fallo de memoria, pero la memoria puede estar en la placa de memoria en lugar de en la placa maestra.
Compruebe qué dirección de memoria las referencias de alarma la salida de diagnóstico del controlador indicará si el fallo está en la RAM común, la NC RAM o la PMC RAM.
Si la falla hace referencia a la propia RAM de la placa maestra, la placa maestra es sospechosa.
Si hace referencia a la memoria RAM de la placa de memoria, la placa de memoria debe ser investigada primero.
P2: La máquina tiene una configuración 0TC. ¿Puede reemplazarla la A20B-2000-0170 de una máquina 0MC?
Sí, el hardware de la placa maestra es común en las configuraciones 0TC y 0MC.
Las diferencias entre las configuraciones de los centros de torneado y de mecanizado están determinadas por el tablero del eje, el software del sistema y los parámetros, no por el tablero maestro en sí.
Una placa maestra de un 0MC puede servir a una instalación 0TC, siempre que se confirme la compatibilidad de las placas periféricas y el software del sistema esté cargado correctamente.
Siempre haga una copia de seguridad del sistema instalado antes de intentar el intercambio.
P3: El A20B-2000-0170 está encendido pero la pantalla muestra una pantalla blanca sin texto de inicio del controlador. ¿Qué está sucediendo?
Una pantalla blanca al arranque normalmente indica que el subsistema gráfico ha recibido una señal pero el procesador NC aún no se ha iniciado o se ha detenido temprano en la secuencia de arranque.Compruebe si hay patrones visibles de alarma LED en la placa maestra these estos proporcionan información inicial de diagnóstico.
Las causas comunes incluyen una tarjeta de memoria defectuosa, contenido corrupto de FROM o un fallo en el propio circuito del procesador de la tarjeta maestra.
Inspeccione las conexiones de la placa periférica y confirme que la placa de memoria está correctamente instalada.
P4: ¿Puede la placa sucesora A20B-2000-0175 sustituir directamente a la A20B-2000-0170?
El -0175 es el sucesor designado del -0170, pero debe confirmarse la intercambiabilidad directa para la instalación específica.
Las placas sucesoras de la serie Zero-C de FANUC suelen abordar las revisiones de hardware manteniendo la compatibilidad funcional,pero la versión del software del sistema y la configuración de la placa periférica deben verificarse con el rango de compatibilidad del -0175 antes de la instalación.
Contacte al fabricante de la máquina herramienta o a una organización de servicio FANUC cualificada para obtener una confirmación específica de su configuración.
P5: La máquina Zero-C está mostrando una alarma de servo después de que la placa maestra fue reemplazada por un repuesto probado. Las placas del eje no fueron cambiadas. ¿Qué podría causar esto?
Una alarma de servo que aparezca solo después de que se haya reemplazado una placa maestra indica un problema de comunicación entre la nueva placa maestra y las placas de eje existentes.
Compruebe que la placa maestra esté completamente colocada en el plano trasero y que todos los conectores entre las placas estén conectados.
También comprobar que los parámetros del sistema en concreto los parámetros de la interfaz de servo están intactos en la placa de memoria.
Si los parámetros se perdieron durante el intercambio, restaurar desde la copia de seguridad y volver a introducir los parámetros del servo debería resolver la alarma.
