| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-1008-0210 |
Número de pieza: A20B-1008-0210
Fabricante: FANUC Corporation (Japón)
Tipo de producto: Placa de Interfaz / Control
Serie de placa: A20B-1008
Aplicación: Interfaz de controlador CNC y de robot FANUC y circuitos de seguridad

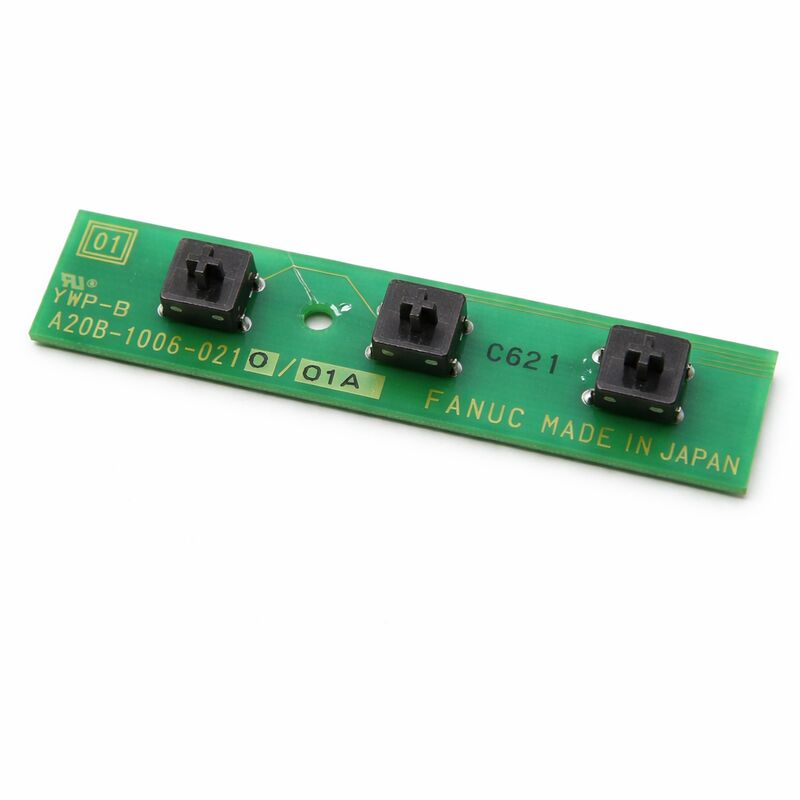

La A20B-1008-0210 es una placa de circuito impreso de la serie A20B-1008 de FANUC. La serie A20B-1008 es una colección de placas de circuito impreso FANUC utilizadas en aplicaciones de controladores CNC y de robots que cubren el procesamiento de circuitos de seguridad, la gestión de entradas de parada de emergencia y las funciones de interfaz del controlador.
Estas placas manejan las señales que conectan el hardware de seguridad de la máquina — botones de parada de emergencia, enclavamientos de vallas, cadenas de relés de seguridad — a la lógica de seguridad del controlador CNC o del robot.
Las placas de circuito de seguridad en los sistemas FANUC ocupan una posición única en la arquitectura del controlador.
No son placas de control de movimiento ni placas de memoria; su trabajo no es calcular trayectorias de herramientas ni almacenar programas.
Su trabajo es monitorear continuamente el estado de seguridad de la máquina y garantizar que, cuando ocurra un evento de seguridad, el controlador responda de manera correcta e inmediata.
Una falla en la placa del circuito de seguridad produce una máquina que no puede entrar en modo automático, o una que genera alarmas de seguridad persistentes.
Las placas de circuito impreso de la serie A20B-1008 admiten las plataformas de controladores CNC y robots industriales de FANUC.
Estas placas procesan las señales digitales de los sensores de seguridad y las cadenas de relés de la máquina, proporcionando la información de estado de entrada que lee la lógica de seguridad del controlador.
También controlan funciones de salida relacionadas con la seguridad: activan o liberan relés de seguridad que controlan la alimentación del sistema de accionamiento.
La A20B-1008-0210 realiza estas funciones de interfaz y de circuito de seguridad dentro de esta serie establecida.
| Parámetro | Valor |
|---|---|
| Número de pieza | A20B-1008-0210 |
| Fabricante | FANUC Corporation |
| Tipo de producto | Placa de Interfaz / Control |
| Serie de placa | A20B-1008 |
| Aplicación | Seguridad e interfaz de controlador CNC y de robot FANUC |
| Origen | Japón |
| Temperatura de funcionamiento | 0 – 55 °C |
| Temperatura de almacenamiento | –20 – 60 °C |
| Humedad | 75% HR máx. (sin condensación) |
| Condición disponible | Nuevo (excedente) / Reacondicionado / Reparado |
Los controladores CNC y de robots FANUC implementan la seguridad a través de circuitos de hardware definidos. La cadena de parada de emergencia es un circuito en serie: cada botón de parada de emergencia, cada enclavamiento de puerta de seguridad, cada dispositivo de seguridad externo se conecta en serie.
Si algún elemento de la cadena se abre — cualquier botón presionado, cualquier puerta abierta, cualquier dispositivo activado — la cadena se rompe y la condición de parada de emergencia se señala al controlador.
La placa del circuito de seguridad monitorea esta cadena.
Detecta el estado de la cadena en tiempo real y lo informa a la lógica de seguridad del controlador. Cuando la cadena se rompe, la placa señala la condición de parada de emergencia.
El controlador responde liberando la señal de listo para servo, apagando las habilitaciones de accionamiento y deteniendo todo movimiento.
Esta función es crítica.
El tiempo de respuesta de la placa a un evento de seguridad debe ser lo suficientemente rápido como para detener la máquina antes de que pueda desarrollarse un peligro.
FANUC diseña el hardware del circuito de seguridad para una respuesta determinista: la ruta de la señal desde la detección de entrada hasta la parada del servo está definida y probada, no sujeta a retrasos de programación de software.
Cuando falla la A20B-1008-0210, el controlador puede informar permanentemente una condición de parada de emergencia porque no puede ver el estado de la cadena de seguridad, o puede no detectar un evento de parada de emergencia genuino porque el circuito de entrada está defectuoso.
Cualquier modo de falla requiere el reemplazo inmediato de la placa.
Las placas de circuito de seguridad de la serie A20B-1008 reciben señales de entrada digitales de bajo voltaje del hardware de seguridad de la máquina. Estas señales son típicamente de 24 V CC, el voltaje estándar para circuitos de seguridad de máquinas herramienta y robots.
Los circuitos de entrada de la placa acondicionan estas señales.
Filtran el ruido transitorio, eliminan el rebote de los interruptores de entrada para evitar activaciones falsas por rebote de contacto y proporcionan aislamiento entre el cableado de campo externo y los circuitos lógicos internos del controlador.
El aislamiento es importante: el cableado de campo recorre todo el gabinete de la máquina junto con los cables del motor y otras fuentes de ruido.
Sin aislamiento, el ruido acoplado del cableado de alimentación podría producir activaciones de seguridad falsas o, peor aún, impedir la detección de eventos de parada de emergencia genuinos.
Después del acondicionamiento, las señales de entrada procesadas se presentan a la lógica de seguridad del controlador en una forma digital limpia y confiable sobre la cual la lógica puede actuar con confianza.
El reemplazo de la placa del circuito de seguridad requiere una cuidadosa atención al cableado conectado.
El cableado de la cadena de seguridad es específico: cada punto de conexión tiene una función definida, y una reconexión incorrecta después del reemplazo de la placa puede dejar una ruta de circuito de seguridad incompleta o mal enrutada.
Antes de retirar la placa, documente cada conector y su cableado.
Fotografíe la placa en su lugar desde varios ángulos si es posible. Retire y reconecte cada conector deliberadamente, confirmando que cada cable regrese a su posición correcta en la nueva placa.
Después de la instalación, pruebe el circuito de seguridad completo antes de devolver la máquina al servicio. Verifique que cada botón de parada de emergencia detenga la máquina individualmente.
Verifique que cada enclavamiento de puerta de seguridad active la parada de emergencia individualmente.
Verifique que la parada de emergencia se pueda liberar y que la máquina vuelva a la operación normal a través de su secuencia de reinicio normal.
P1: La máquina muestra una alarma de parada de emergencia permanente incluso cuando todos los botones están liberados y todas las puertas están cerradas. El cableado del circuito de seguridad da como resultado una conexión continua. ¿Podría ser defectuosa la A20B-1008-0210?
Sí. Una alarma de parada de emergencia permanente con un cableado de cadena de seguridad continuo confirmado apunta a la placa del circuito de seguridad.
La placa no está leyendo correctamente el estado de la cadena: o bien su circuito de entrada ha fallado, o la fuente de alimentación de la placa no es correcta. Verifique primero la alimentación de entrada de la placa.
Si la alimentación es correcta y la alarma persiste con el cableado confirmado, la placa requiere reemplazo.
P2: La máquina entra en modo automático correctamente, pero el botón de parada de emergencia a veces no detiene la máquina de inmediato. ¿Qué podría causar esto?
Una respuesta intermitente de parada de emergencia es una falla crítica de seguridad que requiere una investigación inmediata.
Una respuesta intermitente sugiere que el circuito de entrada de la placa se está degradando: resistencia de contacto en el conector de entrada de la placa, un optoacoplador defectuoso o una junta de soldadura de alta resistencia.
La máquina debe sacarse de servicio hasta que se resuelva esta falla. Reemplace la placa y pruebe la función de parada de emergencia de manera exhaustiva antes de devolverla a producción.
P3: Después de una sobretensión eléctrica en las instalaciones, la máquina muestra alarmas de seguridad que no existían previamente. ¿Es probable que la A20B-1008-0210 esté dañada?
Las sobretensiones eléctricas dañan comúnmente los circuitos de protección de entrada en las placas que se conectan al cableado externo, ya que el cableado externo actúa como una antena para la energía de sobretensión.
Las placas de circuito de seguridad están conectadas directamente al cableado de campo y están expuestas a este riesgo. Inspeccione la placa en busca de daños visibles.
Si los componentes de protección de la placa han fallado, los circuitos de entrada pueden estar dañados incluso si la placa parece intacta.
Reemplace la placa y confirme la funcionalidad completa del circuito de seguridad.
P4: ¿Se puede probar esta placa sin instalarla en la máquina?
Una prueba funcional significativa de una placa de circuito de seguridad requiere que la placa esté alimentada y conectada al menos a una cadena de seguridad simulada: cargas resistivas que simulan el estado cerrado de la cadena y pruebas de circuito abierto que simulan eventos de parada de emergencia.
Las pruebas en un banco de trabajo con solo alimentación aplicada y sin conexiones de señal no confirman la funcionalidad del circuito de entrada de la placa.
Si la capacidad de prueba es limitada, instale la placa en la máquina y pruebe su comportamiento en contexto con el cableado completo del circuito de seguridad conectado.
P5: El reemplazo de la placa del circuito de seguridad resultó en un funcionamiento de seguridad correcto, pero después de unas semanas la alarma regresó. La placa parece no estar dañada. ¿Qué podría causar una falla recurrente?
Una falla de seguridad recurrente después del reemplazo de la placa apunta a una condición ambiental que está dañando o degradando la placa.
Las causas más comunes son problemas de contacto del conector inducidos por vibración (el conector se afloja con el tiempo), contaminación por refrigerante que ingresa al área del conector o problemas intermitentes de la fuente de alimentación que afectan a la placa. Inspeccione los conectores de la placa en busca de aflojamiento o contaminación.
Verifique el voltaje de suministro a la placa en busca de caídas transitorias bajo carga pesada de la máquina.
