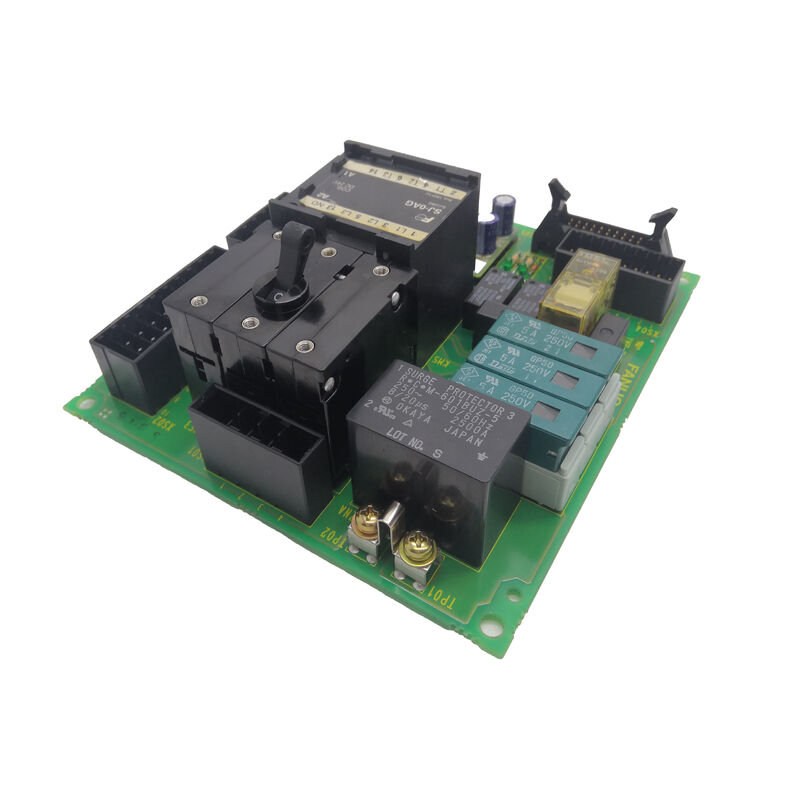

A20B-1006-0489 FANUC Alfa SPM-30 Amplificador de energía con huso PCB A06B-6088-H230 / Japón / Con A20B-2902-0390 y A16B-2202-043x
SPM El módulo de accionamiento del eje en el sistema Alfa
En un gabinete de accionamiento de la serie FANUC Alpha, el SPM (Spindle Power Module) impulsa el motor del eje principal de la máquina herramienta.El SPM recibe el voltaje del bus CC del PSM (Módulo de alimentación) y lo convierte en salida CA de frecuencia variable para el motor del eje.
El SPM-30 maneja un husillo de 30 kW, un nivel de potencia típico para centros de mecanizado con motores de husillo de 22-30 kW, que cubre una amplia gama de operaciones de mecanizado de uso general.
Dentro del módulo SPM-30, tres PCB distintos trabajan juntos:

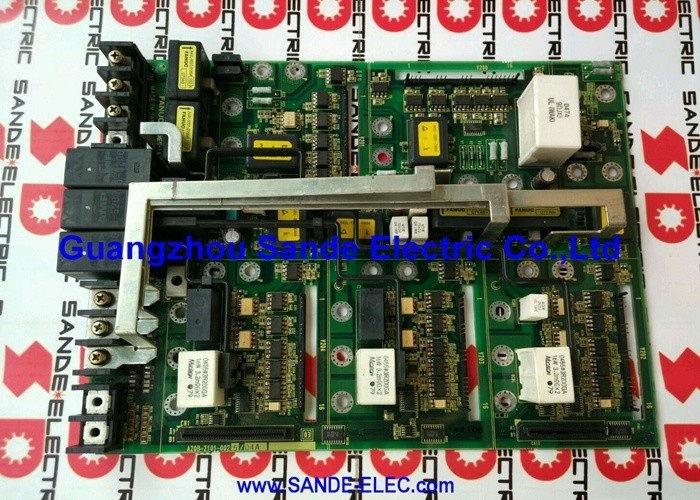

La placa de energía (A20B-1006-0489):El cableado primario y el PCB de enrutamiento de energía. Lleva las conexiones de alta corriente de entrada de bus de CC, salida de CA de tres fases al motor del huso y las interfaces del dispositivo de alimentación.
La tabla de disparo (A20B-2902-0390):Genera los pulsos de accionamiento de la puerta para los dispositivos de conmutación IGBT.La tabla de disparo traduce los comandos de la tarjeta de control en señales de puerta de precisión de microsegundos necesarias para un control preciso de la velocidad del husillo y el par.
La tarjeta de control (A16B-2202-043x o A16B-2203-033x):La capa de inteligencia recibe comandos de velocidad del eje del CNC, ejecuta los circuitos de control de velocidad y corriente, procesa la retroalimentación del codificador y ordena el tablero de disparo.
Información clave sobre el producto
| Parámetro |
Valor |
| Número de la parte |
A20B-1006-0489 Las autoridades de los Estados miembros que no sean miembros de la Unión Europea deberán: |
| Módulo |
Se aplican las siguientes medidas: |
| Función de la Junta |
PCB de potencia |
| Compatible |
El número de unidades de producción de las que se trate se determinará en función de las condiciones de producción. |
| Juntas de acompañamiento |
El número de unidades de producción será el siguiente: |
| Origen |
Japón |
30 kW de salida del husillo Que cubre este nivel de potencia
El módulo SPM-30 está calificado para una potencia de eje continuo de 30 kW. En el contexto de los motores de eje del centro de mecanizado, 30 kW cubre:
- Centros de mecanizado de alta velocidad con un par de husillo moderado a velocidades elevadas
- Centros de mecanizado verticales de uso general con un rango de eje de 15 000-20 000 RPM
- Centros de mecanizado horizontales en los que se requiere una potencia sostenida a un par moderado
La potencia nominal de 30 kW se refiere a la potencia total de salida continua.
Escenarios de aplicación
Fallo de la placa de alimentación SPM-30:Una unidad de eje del centro de mecanizado genera una alarma de sobrecorriente persistente que no se correlaciona con el motor o la carga mecánica.La placa de alimentación A20B-1006-0489 se identifica como el falloLa sustitución de la tabla restaura el funcionamiento normal del husillo.
Servicio del módulo SPM-30:Durante una revisión programada del módulo de accionamiento por husillo, la placa de potencia A20B-1006-0489 se reemplaza junto con la placa de encendido como parte de una renovación completa de PCB para un sistema de accionamiento por husillo de horas altas.
Restauración después del fallo:Un módulo de husillo sufre una falla interna después de un evento de sobrevolución del bus de CC. La placa de alimentación muestra daños visibles en los componentes.Combinado con la verificación de la tabla de disparo y la tarjeta de control, restablece el módulo del husillo a la especificación de funcionamiento completa.
Preguntas frecuentes
P1: ¿El A20B-1006-0489 se vende e instala por separado o sólo como parte de un módulo completo?
Algunas organizaciones de servicio suministran el A20B-1006-0489 como una placa individual para su reemplazo en el nivel de reparación.suministrar únicamente el módulo completo A06B-6088-H230 como conjunto no el PCB individual soloSi el suministro de placa individual o el suministro de módulo completo es el enfoque correcto depende del diagnóstico de fallas: un solo fallo de placa confirmado admite el reemplazo de PCB individuales;daños generalizados en los módulos (múltiples tablas), dispositivos de alimentación) se resuelve mejor mediante el reemplazo completo del módulo.
P2: ¿Cuál es la función del tablero de disparo A20B-2902-0390, y cómo interactúa con el A20B-1006-0489?
El tablero de disparo genera las señales de accionamiento de la puerta (pulsos PWM) para los transistores IGBT en la etapa de salida del SPM-30.Las señales de accionamiento de la puerta pasan a través de la placa de alimentación (A20B-1006-0489) para llegar a los terminales de la puerta IGBTSi el tablero de encendido genera una sincronización incorrecta de la puerta, el tablero de alimentación transmite estas señales incorrectas a los dispositivos de alimentación, lo que conduce a un desequilibrio de corriente, un calentamiento excesivo o una falla de los componentes.El diagnóstico de fallas debe confirmar que ambas tablas funcionan correctamente antes de reemplazar sólo una.
P3: ¿En qué se diferencia el SPM-30 (A06B-6088-H230) de la nueva variante A06B-6102-H230?
Ambos utilizan la placa de alimentación A20B-1006-0489 pero con diferentes revisiones de tarjetas de control y versiones de software. El H230 en la serie A06B-6088 utiliza tarjetas de control en la serie A16B-2202-043x;el A06B-6102-H230 utiliza tarjetas de control de la serie A16B-2203-033x con firmware actualizado (versión ROM 9D20 o posterior)La placa de alimentación es común entre estas variantes porque el hardware del motor de accionamiento es idéntico. La diferencia está en la capacidad del software de control.
P4: ¿Qué características de protección ofrece el módulo SPM-30?
El SPM-30 protege contra la sobrecorriente (corriente de salida que excede los límites), la sobre tensión del bus de CC (de PSM o regeneración), los cortocircuitos de fase a fase y de fase a tierra,sobre-temperatura (monitoreo de la temperatura del disipador de calor)Estas protecciones se implementan a través de la pila de tres placas: la tarjeta de control supervisa la mayoría de las condiciones y ordena al tablero de disparo que desactive los pulsos de la puerta en caso de fallo.;la placa de alimentación contribuye al control térmico mediante conexiones de termistores.
P5: ¿Cuáles son los códigos de alarma alfa SPM que indican un fallo de la placa de alimentación?
Las alarmas FANUC Alpha SPM relevantes para los problemas de las placas de alimentación incluyen: alarma SPM 24 (larma IPM)indicando un fallo en el accionamiento de la puerta IGBT o en el dispositivo de alimentación que atraviese la placa de alimentación); alarma SPM 01 (superacción del motor); y alarma SPM 12 (superacción del disipador de calor); las alarmas de sobrealimentación de corriente de ocurrencia única pueden ser el resultado de picos de carga transitorios,pero las alarmas persistentes o recurrentes de inmediato, en particular las alarmas IPM, sin detección de fallas en el motor o externas, indican que la placa de alimentación es un candidato a reemplazo.
