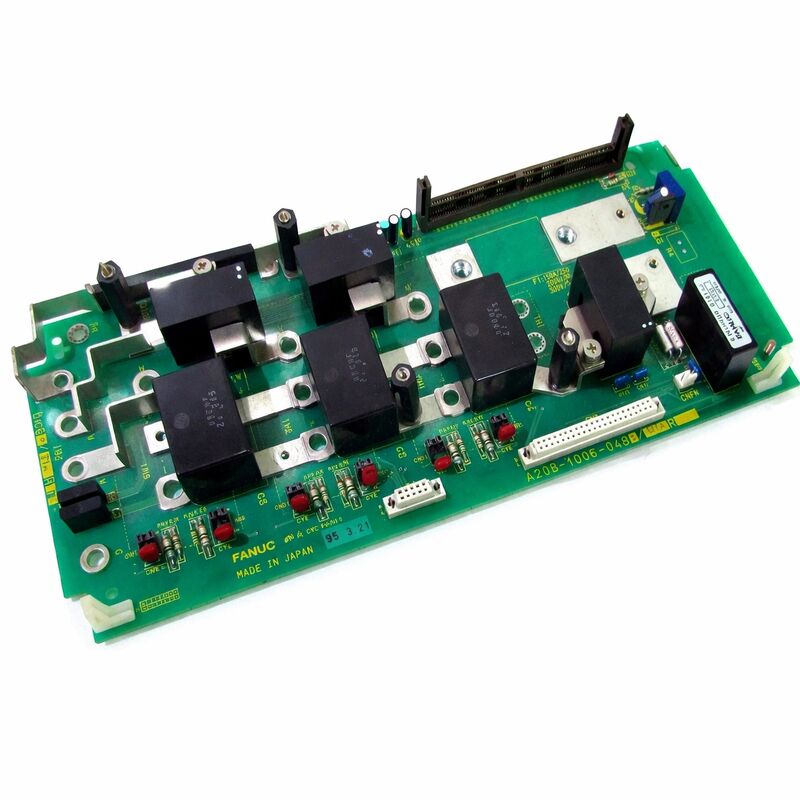

FANUC A20B-1006-0487 | Placa de cableado del módulo de husillo Alpha — Serie SPM, Origen Japón

Número de pieza: A20B-1006-0487

Fabricante: FANUC Corporation (Japón)

Tipo de producto: Placa de cableado del módulo amplificador de husillo

Serie de la placa: A20B-1006

Aplicación: Serie FANUC Alpha SPM (módulo amplificador de husillo)

Familia de unidades: Unidades FANUC Alpha

Descripción general

El A20B-1006-0487 es la placa de cableado para el SPM Alpha de FANUC — Módulo amplificador de husillo. En la arquitectura de unidades Alpha de FANUC, el módulo amplificador de husillo es la unidad que alimenta el motor del husillo de la máquina herramienta CNC, convirtiendo el voltaje del bus de CC del PSM en la CA de frecuencia variable que impulsa el husillo a su velocidad y par comandados.

El A20B-1006-0487 es la placa de cableado interna dentro de este módulo: la placa que enruta, conecta e interconecta las diversas señales y rutas de alimentación entre los otros componentes internos del módulo.

Una placa de cableado, también llamada placa de interconexión, es distinta de la placa de control y la placa de potencia de la unidad de accionamiento. La placa de control contiene la electrónica de procesamiento y la ejecución de algoritmos de servo.

La placa de potencia se interconecta directamente con los transistores de salida. La placa de cableado proporciona la infraestructura de enrutamiento físico que conecta estas placas con los conectores externos del módulo, los sensores internos, las conexiones del bus de alimentación y los dispositivos de protección.

Sin la placa de cableado, los componentes internos del módulo no pueden comunicarse entre sí ni con el sistema de accionamiento externo.

La serie A20B-1006 cubre las placas de cableado para los módulos de accionamiento Alpha de FANUC en una variedad de clasificaciones de corriente y configuraciones. La variante -0487 se adapta a modelos SPM específicos dentro de esta serie.

Se fabrica en Japón según los estándares de producción de FANUC y está diseñada para el entorno térmico y eléctrico dentro de un accionamiento de husillo Alpha en funcionamiento.

Especificaciones clave

El SPM Alpha — Unidad de husillo en la arquitectura FANUC

El SPM Alpha de FANUC es el módulo de accionamiento del husillo en el sistema de accionamiento de bus de CC compartido de FANUC. Opera junto con el PSM (Módulo de fuente de alimentación) y los SVM (Módulos amplificadores de servo) en un gabinete común. El PSM suministra el bus de CC.

Las unidades SVM alimentan los motores de los ejes servo. El SPM alimenta el motor del husillo.

Los requisitos de control del motor del husillo son diferentes de los de los motores de los ejes servo.

Un motor de husillo debe funcionar a velocidades comandadas desde casi cero hasta el máximo del motor, mantener un par constante en un amplio rango de velocidades, admitir el control de par para operaciones de roscado y orientarse con precisión a una posición angular definida para cambios de herramienta. El SPM maneja todos estos requisitos.

Dentro del SPM, varias placas trabajan juntas: la placa de control ejecuta los algoritmos de regulación de velocidad y par, la sección de salida acciona los transistores de potencia y la placa de cableado — el A20B-1006-0487 — une todos los componentes internos.

Cada ruta de señal desde la placa de control hasta la etapa de salida de potencia, cada conexión de sensor, cada interfaz de conector externo, pasa a través de la placa de cableado.

Función de la placa de cableado

El término "placa de cableado" es específico y significativo en el contexto del diseño del módulo de accionamiento de FANUC. Estas placas sirven como centros de distribución dentro del módulo. Albergan los conectores que se acoplan con el arnés de cables del módulo desde el CNC.

Proporcionan las posiciones de los conectores internos que se acoplan con la placa de control y la sección del transistor de salida.

Rutan las señales de medición de corriente de los transductores de corriente de la etapa de salida a las entradas de medición de la placa de control.

Algunas placas de cableado también albergan componentes que forman parte funcional del circuito que soportan: condensadores de desacoplo, resistencias de puerta, circuitos de acondicionamiento de transductores de corriente y dispositivos de protección.

En estos casos, la placa de cableado no es simplemente un enrutamiento pasivo; participa en la función del circuito. La población de componentes específica en el A20B-1006-0487 está determinada por la configuración SPM que soporta.

Cuando la placa de cableado falla — por daños en los componentes, desgaste de los conectores, daños en las pistas o contaminación — la falla a menudo aparece como una falla compleja de múltiples señales en lugar de una falla única y limpia.

Pueden aparecer múltiples alarmas simultáneamente porque la placa proporciona las rutas de señal para muchos circuitos monitoreados diferentes.

Este patrón de múltiples alarmas puede parecer confuso inicialmente hasta que se identifica el elemento común: la placa de cableado.

Reemplazo en el contexto del servicio de SPM

Las unidades SPM Alpha se reparan típicamente como ensamblajes modulares. Cuando falla un módulo de accionamiento del husillo, el diagnóstico determina si la falla está en la sección de control (placa de control), la sección de potencia (transistores de salida) o la capa de enrutamiento de señales (placa de cableado). Reemplazar solo la placa defectuosa en lugar del módulo completo es el enfoque de mantenimiento económico y práctico.

La placa de cableado es una de las tres capas de placas reemplazables en el SPM Alpha. Su reemplazo requiere el desmontaje parcial de la carcasa del módulo para acceder a la posición de montaje de la placa y los conectores internos.

Después del reemplazo, se debe probar la función completa del módulo — aceleración del husillo, velocidad constante bajo carga y orientación — antes de que la máquina regrese a producción.

Asegúrese de que el número de pieza de la placa de reemplazo coincida exactamente. Las placas de cableado dentro de la serie A20B-1006 están configuradas para clasificaciones de corriente de accionamiento específicas.

Una placa de una clasificación de corriente diferente puede parecer similar, pero tendrá diferentes valores de componentes o diseños de pistas que no coinciden con los parámetros de circuito requeridos.

Preguntas frecuentes

P1: El accionamiento del husillo Alpha se dispara con una alarma de sobrecorriente inmediatamente al habilitar el husillo, antes de que se emita cualquier comando de velocidad. ¿Podría ser defectuosa la placa de cableado A20B-1006-0487?

Una alarma de sobrecorriente antes de cualquier comando de velocidad es consistente con una falla en la placa de cableado o una falla en la placa de control. La sobrecorriente se detecta antes de que se enciendan los transistores de salida, lo que apunta a una falla en el circuito de medición en lugar de una corriente excesiva real.

Verifique la ruta de la señal del circuito de medición de corriente en la placa de cableado: si los transductores de corriente están conectados a la placa de cableado y su acondicionamiento de señal está en la placa de cableado, una falla allí produce una lectura de sobrecorriente falsa que activa la alarma inmediatamente.

P2: El husillo funciona a velocidad pero la orientación falla siempre. El motor y el codificador parecen no estar dañados. ¿Podría estar involucrada la placa de cableado?

La falla de orientación del husillo con operación a velocidad normal apunta a la ruta de la señal Z (pulso de posición una vez por revolución). En algunas placas de cableado SPM, el enrutamiento de la señal de retroalimentación del codificador pasa a través de la placa de cableado antes de llegar a la placa de control.

Una falla en la placa de cableado en la ruta de la señal del codificador podría interrumpir o degradar la señal Z mientras deja intacta la retroalimentación de velocidad (señal C).

Verifique la señal Z en la salida del conector del codificador de la placa de cableado usando un osciloscopio.

P3: El módulo SPM se abrió para inspección y la placa de cableado muestra corrosión visible alrededor de un área de conector. ¿Debería reemplazarse la placa?

La corrosión visible alrededor de un conector indica que la humedad o un contaminante corrosivo ha entrado en la carcasa del módulo y ha llegado a la placa.

La corrosión en los contactos del conector aumenta la resistencia de contacto y puede producir fallas de señal intermitentes o permanentes.

Una placa con corrosión visible activa debe reemplazarse en lugar de limpiarse; la corrosión generalmente se extiende a los contactos del conector más allá de lo visible en la superficie, y la limpieza rara vez restaura completamente los contactos afectados a una función confiable.

P4: ¿Se puede probar la placa de cableado fuera del módulo de accionamiento?

Una prueba funcional significativa de una placa de cableado requiere que esté conectada a los circuitos circundantes que enruta: la placa de control, la etapa de salida y las conexiones externas. La prueba aislada de una placa de cableado pasiva se limita a mediciones de continuidad e inspección visual de las pistas y conexiones.

Para confirmar que la placa funciona correctamente, debe probarse dentro del ensamblaje completo del módulo en condiciones de funcionamiento.

P5: Después de reemplazar la placa de cableado, ¿se deben reingresar algunos parámetros del husillo?

Los parámetros del husillo se almacenan en la memoria del controlador CNC (FROM/SRAM), no en la placa de cableado del módulo SPM. El reemplazo de la placa de cableado no afecta el almacenamiento de parámetros.

Sin embargo, después de cualquier trabajo de servicio del SPM, confirme que la secuencia de inicialización del husillo se completa correctamente y que la calibración de velocidad del husillo y los parámetros de orientación producen el comportamiento esperado de la máquina antes de devolver la máquina a producción.
