| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-1006-0472 |
Número de pieza: A20B-1006-0472
Fabricante: FANUC Corporation (Japón)
Tipo de producto: Placa Base de Cableado de Módulo de Fuente de Alimentación Alpha (Placa de Potencia)
Serie de la placa: A20B-1006

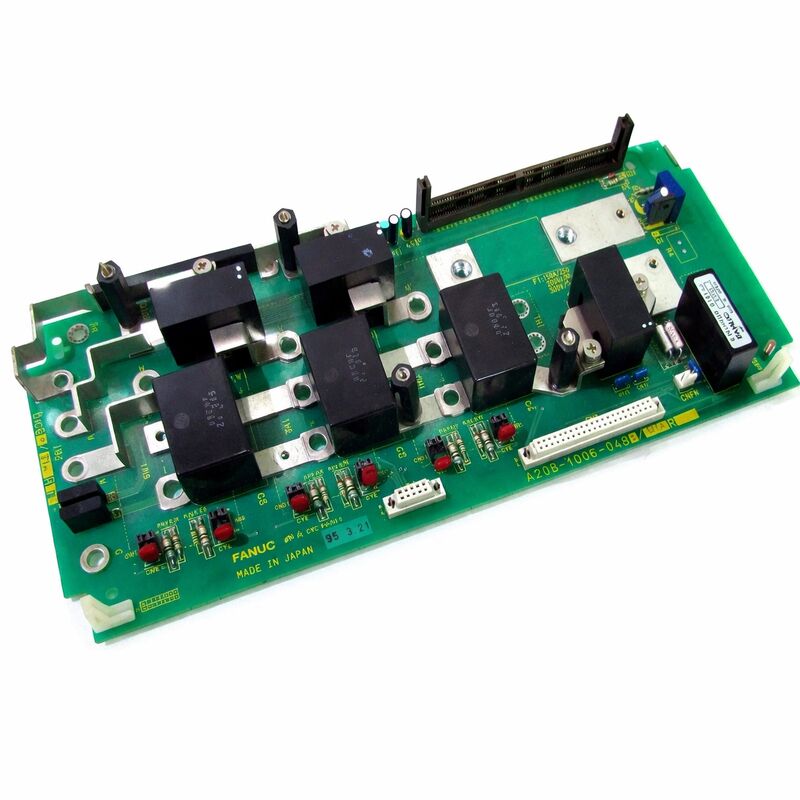

El A20B-1006-0472 es la placa base de cableado — la placa de circuito impreso de la sección de potencia — instalada dentro del módulo de fuente de alimentación Alpha PSM-37 A06B-6087-H137 de FANUC. El PSM-37 es un componente clave en la arquitectura de accionamiento de bus compartido Alpha de FANUC: convierte la entrada trifásica de 200-230V CA en el bus de CC regulado de 283-325V que alimenta los módulos amplificadores de servomotor (SVM) y los módulos amplificadores de husillo (SPM) conectados a él.
El A20B-1006-0472 es donde ocurre físicamente esta conversión de potencia.
Dentro del módulo PSM-37 de 150 mm de ancho, se ensamblan dos placas: la placa de potencia A20B-1006-0472 y la tarjeta de control A16B-2202-0424. La tarjeta de control gestiona la monitorización, la retroalimentación de regulación y la lógica de alarma del PSM-37.
El A20B-1006-0472 es donde ocurren las conmutaciones de alta corriente — contiene los tres módulos de transistores IGBT que rectifican y regulan la CA entrante en el bus de CC, los condensadores del bus de CC que filtran el voltaje convertido y los circuitos de detección de corriente y voltaje que retroalimentan a la tarjeta de control.
La designación "Alpha Base" refleja su posición en el ensamblaje del módulo — es la placa base de la pila del PSM-37.
Los terminales de tornillo en esta placa son los puntos de conexión física para las líneas de alimentación de CA entrantes y para las diversas conexiones de señales de monitorización y control del módulo.
Múltiples conexiones de entrada y salida sirven para el conjunto completo de señales que el PSM-37 intercambia con el armario de potencia de la máquina y con los módulos de accionamiento conectados.
| Parámetro | Valor |
|---|---|
| Número de pieza | A20B-1006-0472 |
| Fabricante | FANUC Corporation |
| Tipo de producto | Placa Base de Cableado Alpha PSM |
| Serie de la placa | A20B-1006 |
| Módulo compatible | A06B-6087-H137 (PSM-37) |
| Tarjeta de control asociada | A16B-2202-0424 |
| Salida del módulo | 43 kW |
| Entrada de CA | 200-230V, trifásica, 150A |
| Salida del bus de CC | 283-325V CC |
| Módulos IGBT | 3 (dentro del módulo) |
| Ancho del módulo | 150 mm |
| Refrigeración | Disipador de calor externo + ventiladores internos y externos |
| Terminales | Terminales de tornillo |
| CNC compatible | Serie 16i, 18i, 21i |
| Origen | Japón |
| Estado | Descontinuado por el fabricante |
El sistema de accionamiento Alpha de FANUC utiliza una arquitectura de bus de CC compartido. Un PSM sirve a múltiples módulos de accionamiento simultáneamente.
El PSM extrae energía de CA de la fuente de alimentación principal de la máquina, la rectifica y la regula al voltaje del bus de CC, y distribuye ese voltaje de bus a todos los módulos SVM y SPM conectados. Cada módulo de accionamiento extrae corriente del bus cuando está en modo motor y — en operación regenerativa — devuelve corriente al bus.
El PSM gestiona el voltaje del bus, protegiéndolo contra sobretensiones cuando la energía regenerada excede lo que otros módulos pueden absorber, y contra subtensiones cuando la demanda total de los motores excede la capacidad del PSM.
Los módulos IGBT del A20B-1006-0472 realizan la conversión de CA a CC en el núcleo de este proceso.
Tres IGBT forman la etapa rectificadora activa. A diferencia de los rectificadores de diodos pasivos, el rectificador activo basado en IGBT puede controlar la forma de onda de la corriente de entrada, logrando un factor de potencia cercano a la unidad y permitiendo la inversión del flujo de energía — permitiendo que la energía de frenado regenerativo de los motores se devuelva a la fuente de CA en lugar de disiparse como calor en resistencias de frenado.
Esta es la ventaja fundamental de eficiencia de la arquitectura PSM sobre los sistemas de accionamiento anteriores.
El panel frontal del módulo PSM-37 tiene una pantalla LED de siete segmentos de un solo dígito que muestra códigos de alarma cuando se detecta un fallo. Estos códigos de alarma son la herramienta de diagnóstico principal para el PSM-37 y, por extensión, para determinar si el A20B-1006-0472 es la fuente del fallo.
Las alarmas relacionadas con la placa de potencia incluyen sobrecorriente en el circuito de potencia principal (típicamente causada por un fallo de IGBT), aumento anormal del voltaje del bus de CC (sugiriendo un fallo en la unidad de puerta o en la conmutación del IGBT) y fallo de carga del condensador principal.
Las alarmas relacionadas con la placa de control generalmente implican fallos de comunicación, fallos de ventilador o lecturas de sensores térmicos.
Leer el código de alarma específico de la pantalla y mapearlo a la categoría de fallo es el primer paso correcto antes de decidir qué placa requiere reemplazo.
El módulo de 150 mm también tiene dos ventiladores de refrigeración — uno interno y uno externo — además del disipador de calor externo.
Una alarma AL-02 (ventilador de refrigeración detenido) indica un fallo del ventilador, no un fallo de la placa de potencia.
El reemplazo del ventilador es la acción correctiva, y es urgente: la operación continua sin una refrigeración adecuada hace que las temperaturas de la unión de los IGBT aumenten rápidamente hacia el umbral de fallo.
La descripción de "múltiples entradas/salidas" en la designación del producto del A20B-1006-0472 refleja la terminación integral de señales que proporciona la placa base de cableado. Más allá de las conexiones principales de entrada de alimentación de CA y salida de bus de CC, la placa termina las señales de monitorización de voltaje del bus de CC, temperatura del módulo, estado del ventilador y las señales de interconexión que el PSM-37 intercambia con los módulos SVM y SPM conectados para coordinar la gestión del bus.
El método de conexión de terminales de tornillo en esta placa es una práctica estándar para conexiones de alimentación de alta corriente en sistemas de accionamiento industrial.
Los terminales de tornillo proporcionan conexiones seguras y resistentes a las vibraciones que pueden acomodar una variedad de tamaños de cable y que son accesibles para inspección de mantenimiento sin herramientas especiales.
Para los terminales de entrada de CA que manejan 150A, el par de apriete correcto en los tornillos del terminal es crítico — una conexión con par insuficiente a este nivel de corriente genera calor que acelera la degradación del aislamiento y eventualmente produce un fallo de conexión.
P1: El PSM-37 muestra persistentemente la alarma AL-07 (voltaje del bus de CC anormalmente alto). La carga del sistema de accionamiento es normal y ningún motor está operando en regeneración intensa. ¿Es el A20B-1006-0472 la falla probable?
AL-07 con carga normal y sin regeneración intensa apunta a un fallo en la etapa rectificadora activa del IGBT — específicamente, un IGBT que no está conmutando correctamente, permitiendo que el bus de CC aumente sin control. Este es un fallo de la placa de potencia en el A20B-1006-0472.
El bucle de control del rectificador activo ya no puede regular el voltaje del bus. El intercambio o reparación del módulo PSM-37 es la acción apropiada.
No intente restablecer y reanudar la operación — un aumento descontrolado del voltaje del bus de CC puede dañar los módulos SVM y SPM conectados.
P2: El módulo PSM-37 estaba funcionando correctamente y luego falló repentinamente después de un breve corte de energía. ¿Qué se debe inspeccionar en el A20B-1006-0472?
Un fallo repentino después de un evento de energía generalmente indica una sobretensión transitoria que excedió las clasificaciones de los IGBT o de los condensadores del bus de CC.
Inspeccione primero los fusibles principales dentro del módulo PSM-37 — estos son la primera línea de protección y pueden haberse fundido limpiamente.
Si los fusibles están intactos, los IGBT o los dispositivos de supresión de sobretensiones en la placa de potencia pueden haber fallado.
El reemplazo de fusibles por sí solo no es suficiente si la causa subyacente fue daño de componentes; el módulo requiere una evaluación profesional antes de ser devuelto al servicio.
P3: Las placas A20B-1006-0472 y A16B-2202-0424 se describen como no disponibles por separado. ¿Se pueden obtener y reemplazar individualmente los módulos de transistores IGBT en la placa de potencia?
Los proveedores de servicios especializados en accionamientos Fanuc ofrecen el reemplazo de módulos IGBT como un servicio de reparación para el PSM-37.
El tipo específico de módulo IGBT utilizado en el PSM-37 se puede identificar por las marcas de los componentes en la placa.
La obtención de módulos de transistores individuales es posible a través de distribuidores de electrónica industrial.
Sin embargo, el reemplazo de IGBT requiere una cuidadosa prueba del circuito de control de puerta después de instalar el nuevo módulo, y el módulo de reemplazo debe estar térmicamente bien acoplado al disipador de calor.
Esta es una reparación a nivel de placa que requiere equipo y experiencia adecuados.
P4: La máquina utiliza dos módulos de husillo SPM y cuatro módulos de servomotor SVM conectados a un único PSM-37. ¿Está el PSM-37 dimensionado adecuadamente para esta configuración?
El dimensionamiento de un PSM requiere calcular la demanda pico total de todos los módulos conectados simultáneamente. El PSM-37 proporciona 43kW continuos.
La demanda pico combinada de los módulos de accionamiento conectados — que ocurre durante la aceleración — no debe exceder la capacidad del PSM.
Verifique las clasificaciones de la placa de identificación de cada módulo SPM y SVM conectado y sume sus consumos de corriente pico.
Si la demanda pico combinada se acerca o excede los 43kW, el PSM-37 está subdimensionado para la configuración y debe ser reemplazado por un PSM de mayor capacidad, o las tasas de aceleración de la máquina deben reducirse para limitar el consumo de corriente pico.
P5: El PSM-37 proviene de una máquina que está siendo desmantelada. ¿Vale la pena salvar la placa de potencia A20B-1006-0472 como repuesto?
Un PSM-37 desmantelado con un historial de servicio conocido y bueno es una fuente valiosa de placas de repuesto, siempre que se evalúe la condición de la placa antes de confiar en ella en producción. Inspeccione los módulos IGBT en busca de signos de estrés térmico o daño mecánico.
Mida la capacitancia y la ESR de los condensadores del bus de CC si se dispone de equipo de prueba.
Una placa de una máquina que fue retirada debido a obsolescencia en lugar de fallo del accionamiento puede estar en excelentes condiciones y ser adecuada para muchos años más de servicio.
