| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-1006-0471 |

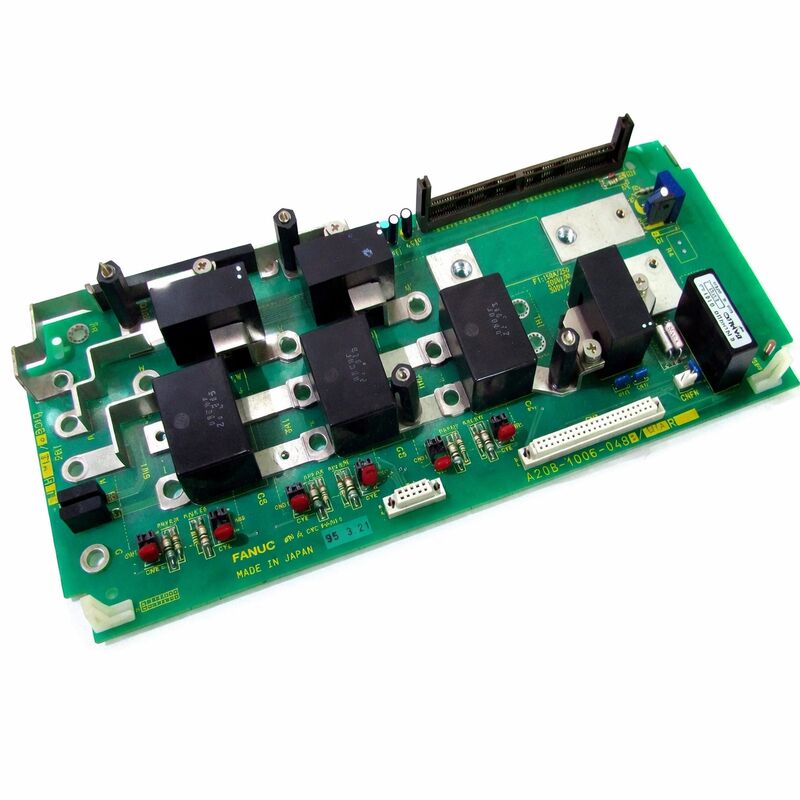

Número de pieza: A20B-1006-0471
Fabricante: FANUC Corporation (Japón)
Tipo de producto: Placa de Circuito Impreso de Fuente de Alimentación de Servos (Placa de Control PSM)
Unidades compatibles: FANUC Alpha Series PSM-15 y superior (incluyendo PSM-26)
Estado: Descontinuado por el fabricante
La A20B-1006-0471 es la placa de circuito de control para el Módulo de Fuente de Alimentación de Servos (PSM) de la serie Alpha de FANUC. El PSM es la unidad que suministra energía regulada del bus de CC a los módulos amplificadores de servo y husillo (SVM y SPM) en los sistemas amplificadores FANUC Alpha.
La A20B-1006-0471 no es el PSM en sí, es la placa de circuito impreso reemplazable que maneja la electrónica de control del PSM: control de puerta del rectificador, regulación de voltaje del bus de CC, secuenciación de pre-carga, gestión de descarga regenerativa y la interfaz de comunicación con el CNC.
El sistema amplificador Alpha de FANUC — la serie que incluye los módulos de servo SVM y los módulos de husillo SPM junto con este PSM — se utilizó ampliamente con los controladores CNC de las Series 15, 16, 18 y 21 durante el período en que los centros de mecanizado y los centros de torneado estaban haciendo la transición de tecnologías de servo más antiguas a unidades digitales completas.
Esta placa PSM alimentó los sistemas Alpha en una gran base instalada de máquinas que permanecen en producción hoy en día.
Esta placa está descontinuada.
FANUC ya no fabrica unidades nuevas. El suministro de reemplazo proviene de existencias excedentes probadas y unidades reacondicionadas.
Para cualquier sistema Alpha PSM que haya sufrido daños en la placa de control — por transitorios de energía, envejecimiento de componentes o contaminación ambiental — esta placa es la solución reemplazable en campo que restaura la funcionalidad del PSM sin reemplazar el módulo de potencia completo.
| Parámetro | Valor |
|---|---|
| Número de pieza | A20B-1006-0471 |
| Fabricante | FANUC Corporation |
| Tipo de producto | Placa de Circuito Impreso de Fuente de Alimentación de Servos (Placa de Control PSM) |
| Unidades compatibles | FANUC Alpha PSM-15 y superior, incluyendo PSM-26 |
| Familia de unidades | FANUC Alpha Series (sistemas amplificadores SVM / SPM) |
| Función del PSM | Suministro de bus de CC para módulos de servo SVM y husillo SPM |
| Estado de producción | Descontinuado por el fabricante |
| Origen | Japón |
| Fusibles | Dos fusibles en la placa (FU1: 5A, FU2: 2A) — valores marcados en la placa |
| Condición disponible | Nuevo (excedente) / Reacondicionado / Reparado |
La arquitectura del amplificador FANUC Alpha utiliza un bus de CC compartido. Todos los módulos de servo SVM y el módulo de husillo SPM en un gabinete extraen su energía de accionamiento del motor de esta barra de bus de CC común. El PSM es el componente que crea y mantiene este bus de CC.
En el lado de entrada, el PSM se conecta a la fuente de alimentación de CA trifásica. Su rectificador convierte esta CA en CC.
El voltaje de CC resultante — nominalmente alrededor de 300-320V CC para un sistema de entrada de 200VCA — es el bus compartido que alimenta a todos los módulos conectados. A medida que los motores servo aceleran, extraen corriente de este bus. A medida que desaceleran, regeneran corriente de vuelta al bus. El PSM gestiona ambas condiciones.
La placa de control — la A20B-1006-0471 — es la inteligencia que hace que este proceso funcione. Monitorea continuamente el voltaje del bus de CC.
Controla el circuito de pre-carga que limita la corriente de irrupción cuando el sistema se enciende. Activa y libera el contactor principal en la secuencia correcta.
Monitorea las condiciones de falla — sobretensión, subtensión, sobrecorriente — y responde emitiendo alarmas al CNC o apagando el bus.
Las unidades Alpha PSM con capacidad regenerativa devuelven la energía de frenado a la fuente de alimentación de CA en lugar de disiparla en resistencias. Cuando los motores servo desaceleran bajo el control del CNC, generan electricidad.
Esta energía fluye de vuelta al bus de CC. La placa de control del PSM regula el retorno de energía a la línea de CA, manteniendo el voltaje del bus dentro de los límites y devolviendo el exceso a la fuente.
La placa de control contiene la lógica que determina cuándo devolver energía, a qué velocidad y cuándo activar la función de descarga regenerativa en su lugar.
Estas decisiones ocurren en tiempo real durante la operación de la máquina.
Una falla en la lógica de regulación de la placa de control — circuitos de medición dañados, controladores de puerta fallidos o almacenamiento de parámetros corrupto — puede hacer que el bus de CC exceda sus límites de voltaje, provocando fallas de sobretensión o, en casos severos, dañando los capacitores del bus o los módulos amplificadores conectados.
La A20B-1006-0471 lleva dos fusibles. FU1 tiene una capacidad de 5A (marcado en rojo). FU2 tiene una capacidad de 2A.
Sus valores están indicados directamente en la placa. La documentación de mantenimiento de FANUC especifica que los valores de los fusibles deben confirmarse antes del reemplazo — usar valores de fusibles incorrectos puede causar daños posteriores.
Cuando un PSM falla, los fusibles deben ser inspeccionados antes de asumir que la placa de circuito impreso en sí ha fallado.
Un fusible quemado es un síntoma directo — y un fusible quemado significa que ocurrió un evento de falla que provocó una corriente excesiva a través del circuito protegido. Reemplazar el fusible sin identificar la causa del evento de sobrecorriente probablemente resultará en que el fusible de reemplazo se queme inmediatamente.
Si los fusibles están intactos y el PSM aún falla, los componentes activos de la placa de control — los ICs de control de puerta, los circuitos de medición o la interfaz de comunicación — son la ubicación de la falla. Esto requiere el reemplazo de la placa.
P1: El PSM muestra una alarma de bajo voltaje en el enlace de CC. El voltaje de entrada de CA es correcto. ¿Es la placa de control la falla?
Un bajo voltaje en el enlace de CC con una entrada de CA correcta puede ser causado por un rectificador dañado en la etapa de potencia, un circuito de pre-carga defectuoso o una falla en la placa de control que no está activando correctamente el contactor principal.
Verifique el contactor principal dentro del PSM — si no se cierra, el bus de CC no puede cargarse a voltaje completo.
Si el contactor se cierra correctamente y el voltaje sigue siendo bajo, se deben probar los diodos rectificadores. Si ambos se confirman como buenos, el circuito de regulación de voltaje de la placa de control puede estar defectuoso.
P2: Los fusibles del PSM se quemaron después de una sobretensión. ¿Debe reemplazarse la placa A20B-1006-0471 junto con los fusibles?
Después de una sobretensión, inspeccione la placa de control en busca de daños visibles — componentes quemados, ICs de control de puerta dañados, áreas descoloridas — antes de concluir que necesita ser reemplazada. Los fusibles pueden quemarse para proteger la placa, en cuyo caso la placa en sí puede no estar dañada.
Reemplace los fusibles con los valores correctos, encienda con precaución y monitoree el comportamiento del PSM. Si los fusibles se queman nuevamente o persisten las alarmas de falla, la placa requiere una inspección más detallada o un reemplazo.
P3: El PSM funciona correctamente pero ocasionalmente pierde el bus de CC durante una aceleración intensa. ¿Es esto un problema de la placa de control?
La pérdida ocasional del bus de CC durante una aceleración intensa es más típicamente un problema de capacidad — la potencia nominal del PSM puede ser marginal para la carga total del motor, o la impedancia de la fuente de CA es demasiado alta — que una falla de la placa de control.
Verifique la carga total del motor frente a la salida nominal del PSM. Si el PSM tiene el tamaño adecuado, verifique el voltaje de la fuente de CA bajo carga. Si el voltaje de la fuente cae significativamente durante la demanda máxima, el PSM ve un bajo voltaje de entrada y puede perder su regulación de bus.
La placa de control monitorea esto y responde correctamente a una falla genuina de la fuente.
P4: ¿Cómo se debe almacenar la A20B-1006-0471 como repuesto?
Almacenar en embalaje antiestático a temperatura ambiente estable. Mantener alejado de la humedad, temperaturas extremas y luz solar directa.
Los ICs de control de puerta y de medición analógica de la placa son sensibles a la descarga electrostática. Manipular con precauciones antiestáticas.
En almacenamiento, la placa conserva su condición indefinidamente bajo condiciones correctas. Antes de la instalación después de un almacenamiento prolongado, inspeccione los contactos del conector y la condición del fusible — un fusible ligeramente corroído puede tener una resistencia aumentada que cause problemas bajo carga.
P5: ¿Se puede usar la A20B-1006-0471 en cualquier unidad Alpha PSM, o solo en modelos específicos?
Esta placa está emparejada con clasificaciones de corriente específicas del PSM. La documentación técnica de FANUC Alpha enumera la A20B-1006-0471 como compatible con los modelos PSM-15 a PSM-26 de la serie Alpha.
Los modelos PSM más grandes (PSM-37 y superior) utilizan variantes de placa diferentes (A20B-1006-0472, A20B-1007-0650) con especificaciones de potencia diferentes.
Siempre confirme el número de modelo específico del PSM de la etiqueta de la unidad y cruce la referencia con la lista de compatibilidad de placas antes de instalar esta placa.
