| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-1006-0470 |
Número de pieza: A20B-1006-0470
Fabricante: FANUC Corporation (Japón)
Tipo de producto: Placa Base de Cableado del Módulo de Fuente de Alimentación Alpha (Placa de Potencia / Placa Principal)
Serie de la placa: A20B-1006
Módulo compatible: A06B-6087-H115 (Módulo de Fuente de Alimentación Alpha PSM-15)

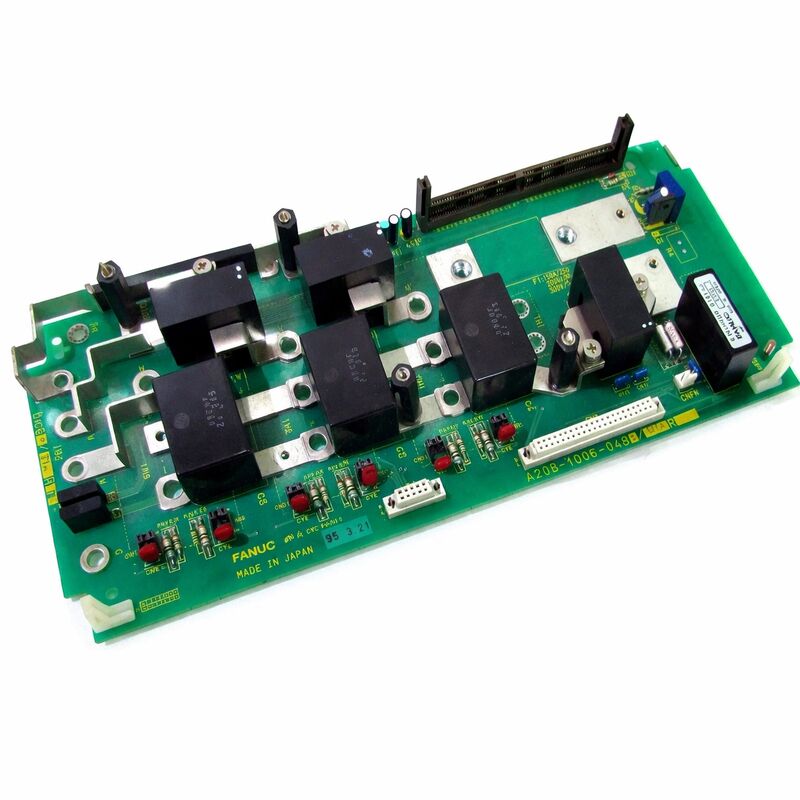

El A20B-1006-0470 es la placa base de cableado — la PCB de la sección de potencia — dentro del módulo de fuente de alimentación Alpha A06B-6087-H115 de FANUC, el PSM-15. En la arquitectura de dos placas del PSM-15, el A20B-1006-0470 es la placa donde ocurre la conversión de potencia real.
Alberga los tres Módulos de Potencia Inteligentes (IPM) que convierten la entrada de CA trifásica de 200-230V en el bus de CC regulado de 283-325V que alimenta todos los módulos amplificadores de servomotor (SVM) y módulos amplificadores de husillo (SPM) conectados.
La tarjeta de control A16B-2202-0421 montada encima de ella se encarga de la monitorización, la lógica de regulación y la gestión de alarmas.
El PSM-15 es un pilar del sistema de accionamiento Alpha de FANUC, presente en miles de máquinas herramienta CNC, como tornos y centros de mecanizado equipados con controladores de las series 16i, 18i y 21i.
Con 150 mm de ancho, está dimensionado para alimentar una configuración de accionamiento típica de gama media: un módulo amplificador de husillo más uno o dos módulos amplificadores de servomotor desde un único bus de CC.
Los tornos Mori Seiki SL-250B, la serie Mazak Integrex y muchos centros de mecanizado de clase media comparables de finales de los 90 a los 2000 se construyeron en torno al PSM-15 y la cadena de accionamiento que alimenta.
Las designaciones de "placa principal" y "fuente de alimentación" en la descripción del A20B-1006-0470 capturan tanto su posición física en el módulo (como placa base) como su función (como etapa de potencia).
Los terminales de tornillo de esta placa alojan los conductores de gran calibre que transportan la corriente de entrada de 54A y la corriente de salida del bus de CC.
Múltiples conexiones adicionales sirven a las señales de monitorización, la detección de voltaje del bus y la comunicación entre módulos que el PSM-15 intercambia con el resto del sistema de accionamiento.
| Parámetro | Valor |
|---|---|
| Número de pieza | A20B-1006-0470 |
| Fabricante | FANUC Corporation |
| Tipo de producto | Placa Base de Cableado PSM (PCB de Sección de Potencia) |
| Serie de la placa | A20B-1006 |
| Módulo compatible | A06B-6087-H115 (PSM-15) |
| Tarjeta de control asociada | A16B-2202-0421 |
| Salida nominal del módulo | 17.5 kW |
| Entrada de CA | 200-230V, trifásica, 54A a 200V |
| Salida del bus de CC | 283-325V DC |
| Módulos IPM | 3 |
| Ancho del módulo | 150 mm |
| Refrigeración | Disipador de calor externo + ventiladores internos y externos |
| Terminales | Terminales de tornillo |
| CNC compatible | Serie 16i, 18i, 21i |
| Reactor de CA recomendado | A81L-0001-0123 |
| Origen | Japón |
| Estado | Descontinuado por el fabricante |
El PSM-15 utiliza Módulos de Potencia Inteligentes (IPM) en lugar de transistores IGBT discretos. Un IPM es un módulo de potencia autocontenido que integra los transistores de conmutación, los circuitos de accionamiento de puerta y la electrónica de protección en un único paquete sellado.
Los circuitos de protección dentro del IPM detectan condiciones de sobrecorriente, sobretemperatura y fallo de accionamiento de puerta y responden más rápido que los circuitos de protección externos.
Para la función de rectificador activo del PSM-15, tres IPM trabajan juntos para implementar el puente de seis interruptores que convierte la entrada de CA trifásica en voltaje de bus de CC.
A diferencia de un puente de diodos pasivo, el rectificador activo puede controlar la forma de onda de la corriente de entrada, extrayendo corriente en ondas sinusoidales sincronizadas con el voltaje de suministro.
Esta corrección activa del factor de potencia significa que el PSM-15 extrae corriente de la red de una manera que se asemeja mucho a una carga puramente resistiva, minimizando la distorsión armónica y maximizando la eficiencia de la transferencia de potencia desde la fuente.
El rectificador activo también permite la regeneración de potencia. Cuando los servomotores desaceleran, actúan como generadores y devuelven energía al bus de CC. Si el voltaje del bus sube por encima del umbral de regulación, el rectificador activo del PSM-15 puede invertir el flujo de potencia y devolver esta energía regenerada a la fuente de CA.
Esta capacidad de regeneración reduce el consumo de energía en máquinas con ciclos de desaceleración de alta inercia frecuentes y elimina la necesidad de resistencias de frenado en muchas aplicaciones.
La designación de "múltiples entradas/salidas" refleja la terminación integral de señales en el A20B-1006-0470. Más allá de las conexiones principales de entrada de alimentación de CA y salida de bus de CC, la placa acomoda varios circuitos de señal adicionales. La detección de voltaje del bus de CC retroalimenta el bucle de regulación de la tarjeta de control.
La monitorización de la temperatura del módulo permite a la tarjeta de control iniciar un apagado protector antes de que los IPM alcancen los límites térmicos.
La monitorización de la corriente de entrada proporciona la retroalimentación para el algoritmo de corrección activa del factor de potencia. La detección de corriente de pre-carga del condensador del bus de CC gestiona la secuencia de energización controlada al encender.
Los terminales de tornillo del A20B-1006-0470 están diseñados para los niveles de corriente involucrados.
Los terminales de entrada de CA transportan 54A en operación normal a 200V.
Los terminales de salida del bus de CC transportan la corriente total extraída por todos los SVM y SPM conectados. A estos niveles de corriente, el par del terminal es crítico — las conexiones con par insuficiente generan resistencia de contacto, que genera calor, lo que acelera la degradación del aislamiento y eventualmente produce una unión de alta resistencia que se sobrecalienta. La inspección periódica y la verificación del par de todas las conexiones de alimentación son una tarea de mantenimiento rutinaria para las instalaciones de PSM-15.
La práctica de FANUC y el enfoque estándar de los proveedores de servicios especializados en CNC no es suministrar el A20B-1006-0470 como una placa individual.
El PSM-15 se repara como un módulo completo, ya sea mediante intercambio (un módulo probado y reacondicionado por el defectuoso) o mediante reparación a nivel de accionamiento, donde se identifica y reemplaza el componente específico que falló.
Este enfoque de servicio a nivel de módulo está impulsado por la practicidad.
La prueba del A20B-1006-0470 requiere verificar su operación bajo carga completa con los tres IPM conmutando al ciclo de trabajo correcto, condiciones que solo se pueden confirmar en un módulo PSM-15 completo conectado a un sistema de accionamiento y carga de motor en funcionamiento.
Una placa devuelta de un módulo y probada en un banco sin carga no puede verificarse para cumplir su especificación de rendimiento.
P1: El PSM-15 muestra la alarma AL-01 (sobrecorriente en el módulo de potencia principal). La entrada de alimentación se ha confirmado dentro de la especificación. ¿Es el A20B-1006-0470 la ubicación probable de la falla?
AL-01 con entrada de alimentación buena confirmada indica una falla en la etapa de conmutación IPM en el A20B-1006-0470.
Un IPM que ha fallado internamente — ya sea un cortocircuito o un elemento de conmutación en circuito abierto — genera una condición de sobrecorriente que la protección interna del IPM detecta.
Esta alarma también puede aparecer si el bus de CC tiene una falla a tierra aguas abajo (en módulos SVM o SPM conectados), por lo que aislar el bus desconectando temporalmente los módulos aguas abajo y comprobando si la alarma desaparece limita la falla al PSM-15 o a los módulos conectados.
P2: La pantalla de alarmas del PSM-15 muestra AL-05 (el condensador principal no se recarga dentro del tiempo especificado). ¿Qué indica esto sobre la placa de potencia?
AL-05 indica que la secuencia de pre-carga del bus de CC falló — los condensadores del bus no se cargaron al voltaje requerido dentro del tiempo permitido después de encender.
Esto generalmente significa que el circuito de pre-carga IPM en el A20B-1006-0470 no está funcionando correctamente, o que los condensadores del bus de CC se han degradado hasta el punto en que su capacitancia es demasiado baja para mantener la carga. En un PSM-15 con horas de servicio sustanciales, la degradación del condensador es una causa plausible.
También es posible un fallo del circuito de pre-carga IPM. Cualquiera de los dos requiere evaluación y reparación a nivel de módulo.
P3: El PSM-15 funcionaba correctamente y luego se disparó con una alarma AL-07 (voltaje de CC anormalmente alto) durante una desaceleración rápida del eje. Después de restablecerlo, funcionó normalmente. ¿Se debe investigar el A20B-1006-0470?
Una única AL-07 durante una desaceleración rápida puede indicar que la energía regenerada total de los ejes que desaceleran excedió momentáneamente la capacidad del PSM-15 para devolverla a la fuente de CA.
Esta es una condición a nivel de sistema, no necesariamente una falla de la placa — si la regeneración pico de la configuración de accionamiento conectada excede la clasificación del PSM-15, ocurrirá AL-07.
Sin embargo, si la alarma se repite con frecuencia o durante una desaceleración normal (no excepcional), un rendimiento de conmutación IPM degradado en el A20B-1006-0470 puede estar impidiendo la regeneración de energía adecuada. La inspección del módulo es apropiada si la alarma persiste.
P4: La especificación del fabricante de la máquina requiere un reactor de CA A81L-0001-0123 para el PSM-15. ¿Es este reactor obligatorio?
Sí. El reactor de CA se especifica porque el rectificador activo del PSM-15 requiere una inductancia de entrada de CA limitada para funcionar correctamente.
Sin inductancia adecuada, la conmutación IPM produce picos de corriente en la fuente de CA que pueden activar la protección de la fuente, producir interferencia electromagnética y estresar los IPM.
El reactor también limita la corriente de irrupción pico al encender durante la pre-carga del bus de CC.
No se recomienda instalar un PSM-15 sin el reactor especificado y puede producir un funcionamiento errático o un fallo prematuro de los IPM.
P5: Hay dos módulos PSM-15 disponibles de una máquina desmantelada. ¿Se pueden intercambiar las placas A20B-1006-0470 entre módulos para crear un módulo bueno a partir de dos parcialmente funcionales?
En principio, las placas son la misma pieza y son intercambiables entre módulos PSM-15 de la misma revisión de hardware.
En la práctica, intercambiar placas entre módulos corre el riesgo de introducir problemas de compatibilidad si los módulos provienen de diferentes lotes de producción con diferentes revisiones de hardware de la tarjeta de control A16B-2202-0421.
Antes de intercambiar, confirme que las revisiones de hardware de ambas placas coinciden.
Después del montaje, el módulo combinado debe ser probado bajo carga — no solo encendido — para confirmar que los IPM y la circuitería de control funcionan correctamente juntos en condiciones realistas.
