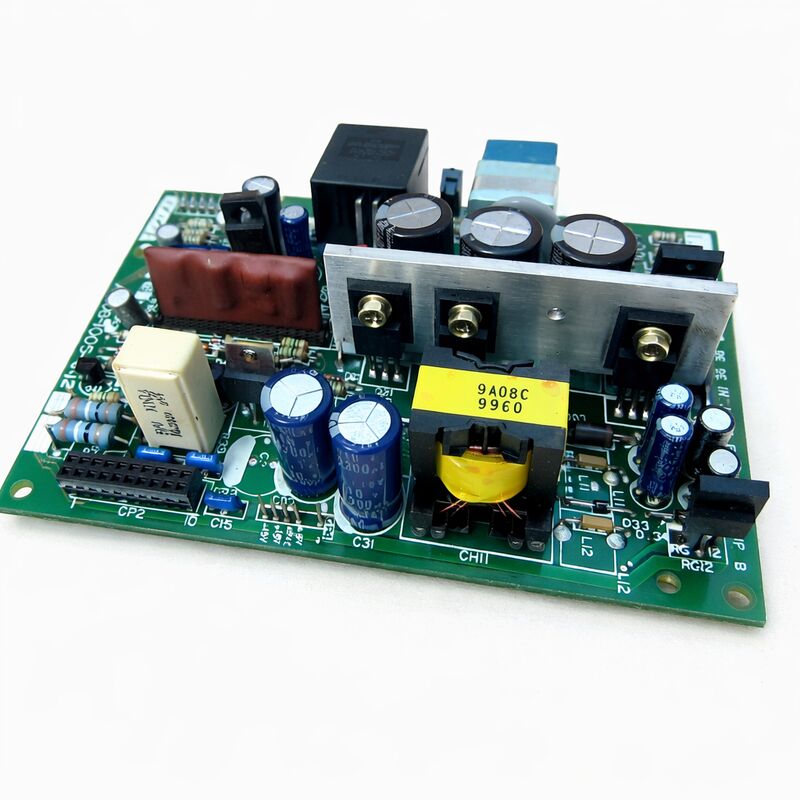

ElLas condiciones de las condiciones de producción se determinarán en función de las condiciones de producción y de las condiciones de producción.is the power supply PCB for FANUC's Series 16B/18B/21B generation CNC controllers — the "B-series" generation that bridges the earlier analogue A-series controls and the subsequent i-series digital controls, y que representa el período de la década de 1990 en que FANUC CNC era la opción dominante en la fabricación mundial de máquinas herramienta.
El diseño de entrada de 24VDC del A20B-1005-0420 vale la pena entender, ya que representa un cambio arquitectónico deliberado del enfoque de la unidad de alimentación utilizado en las generaciones anteriores de controladores FANUC.
Earlier FANUC power supply designs (such as those in the Series 16A and 15A controllers) accepted AC mains input directly and included their own rectification and power factor correction stages on the PSU board.
El enfoque de la serie B movió esta etapa de energía primaria de la placa de la unidad de alimentación del controlador CNC y en una separada,fuente de alimentación externa de 24 VDC .
Las razones de este cambio arquitectónico son prácticas. Al separar la conversión de potencia primaria de la placa interna del controlador CNC,FANUC simplificó la placa CNC la A20B-1005-0420 sólo necesita manejar la conversión de CC a DC desde los 24V suministrados a los voltajes regulados más bajos requeridos por los circuitos lógicos y analógicos de CNC.
El tablero es más pequeño, genera menos calor y es más confiable como resultado.
La fuente de alimentación de 24VDC que alimenta la placa está normalmente aislada de los otros circuitos de 24VDC de la máquina (sensores, solenoides,para evitar que los transientes de conmutación de E/S de la máquina se acoplen a la fuente de alimentación interna del CNC.
| Parámetro | Valor |
|---|---|
| Válvula de entrada | 24 VDC |
| Designación de tipo C | En el caso de los vehículos de las categorías A y B, el valor de los vehículos de las categorías A y B será el valor de los vehículos de las categorías A y B. |
| Designación de tipo B | En el caso de los vehículos de la categoría N1 y N2A, el valor de los vehículos de la categoría N1 será el valor de los vehículos de la categoría N2. |
| El montaje | El equipo de control de la unidad de alimentación |
| Los rieles de salida | +5V, ±15V y rieles auxiliares |
| Serie | A20B-1005 Las condiciones de los productos |
| Origen | Japón |
En el bastidor de los controladores de las series FANUC 18B y 21B, el conjunto de alimentación se compone de dos capas.La capa inferior es la placa I/O de la unidad de alimentación eléctrica una placa más grande que maneja la interfaz entre la entrada 24VDC, el bus de potencia interno del CNC y los circuitos de E/S de la máquina (módulos de entrada, módulos de salida, interfaz de relé).
La capa superior, montada directamente en la parte superior de la placa de I / O PSU en un arreglo de espalda de cerdo, es el A20B-1005-0420 la placa que genera los rieles de CC regulados con precisión requeridos por la lógica de CNC,memoria, interfaz de servo y electrónica de visualización.
Esta disposición de dos capas permite separar las tablas durante la detección de fallas. If the CNC's operator panel lights and I/O are functional (indicating the I/O PSU board is delivering 24V to the machine interface circuits) but the CNC's CPU and memory modules are not initialising (indicating a failure in the logic supply rails), la falla se localiza en la parte superior del tablero A20B-1005-0420.
Por el contrario, si tanto la I/O de la máquina como la lógica CNC fallan simultáneamente, el fallo puede estar en la fuente de alimentación de 24VDC que alimenta todo el conjunto.
La variante -0420 (tipo C para 16B/18B, tipo B de gran capacidad para 21B) es la más pesada de las dos variantes comunes ¢ ofrece más capacidad de corriente que su hermano,el -0421 (que es el tipo de capacidad pequeña B para 21B, y Tipo C para 18C/16C).
Las máquinas con más E/S, sistemas de servo más grandes o unidades de visualización de mayor potencia requieren la variante -0420 de mayor capacidad.
Substituting the lower-capacity -0421 in a machine requiring the -0420 may result in supply rail sag under full load — a common cause of intermittent alarms that are difficult to trace without measuring supply voltages under operational load.
Los fallos de alimentación en la generación CNC de la serie B presentan patrones característicos que los ingenieros de mantenimiento experimentados reconocen:
El CNC parece muerto:No hay pantalla, no hay respuesta del ventilador del ventilador de enfriamiento CNC, no hay actividad de LED en ninguna tabla.
Esto indica un fallo completo de la fuente de alimentación verifique primero la fuente de alimentación de 24VDC en el terminal de entrada, luego verifique si hay fusibles explotados en las placas de la unidad de alimentación eléctrica, luego sospeche que el propio A20B-1005-0420.
CNC inicializa parcialmente y luego se detiene:El CNC comienza a arrancar LEDs brillante brevemente en la placa principal, la pantalla muestra una pantalla de inicio, luego se detiene y muestra una alarma del sistema.
Esto sugiere una fuente de alimentación que puede generar corriente de carga ligera (durante el arranque con la mayoría de los módulos aún no activos), pero no puede mantener un voltaje estable bajo carga completa.
Se medirá el carril de alimentación de +5 V con carga total del sistema un carril que se inclina por debajo de 4,75 V con todos los módulos activos, pero que reza 5.05V con el CNC en su fase de arranque temprano confirma un suministro con capacidad de corriente insuficiente.
Alarmas intermitentes del sistema correlacionadas con la temperatura ambiente:El CNC funciona correctamente cuando está frío, pero genera alarmas aleatorias (errores de paridad de memoria, alarmas del sistema) después de 30 a 60 minutos de operación.
Este es el síntoma clásico de envejecimiento del condensador electrolítico causando que el carril de alimentación desarrolle un aumento de la ondulación a temperatura de funcionamiento que altera los circuitos de memoria y lógica.
Alarma 910 (error de paridad de SRAM) no causado por fallo de la batería:Si se confirma que la batería SRAM está bien, pero la alarma 910 aparece de forma intermitente, un problema de ondulación de voltaje de alimentación es el siguiente sospechoso. Los circuitos CMOS SRAM son sensibles a la ondulación de voltaje de alimentación,y una unidad de alimentación con condensadores degradados puede producir suficiente ondulación para causar errores de paridad sin que el voltaje de alimentación deje su banda de tolerancia nominal.
El A20B-1005-0420 se encuentra entre las placas de mantenimiento más frecuentes en el ecosistema de mantenimiento de la serie B de FANUC,Precisamente debido a su papel de suministrar energía a todas las demás placas del sistema ̇ cualquier degradación en su rendimiento afecta a todo el controlador.
Los centros de servicio especializados de FANUC suelen incluir el reemplazo completo del condensador como práctica estándar durante la revisión de la unidad de suministro, independientemente del fallo declarado.
Este enfoque preventivo tiene sentido desde el punto de vista económico: el reemplazo del condensador añade un coste mínimo a una reparación,pero elimina el modo de fallo futuro más común antes de devolver la máquina al taller.
Los servicios de intercambio (envío de una unidad revisada y probada a cambio de la placa defectuosa, a menudo con una garantía de 6 a 12 meses) son la vía más práctica para minimizar el tiempo de inactividad de la máquina.
Having a spare A20B-1005-0420 held on site is standard practice in facilities with multiple machines fitted with Series 18B or 21B controls — the part is common enough that the investment is easily justified against the daily production loss of an unplanned machine stoppage.
P1: El A20B-1005-0420 se describe como una variante de "gran capacidad". ¿Qué es específicamente más grande en comparación con el -0421?
El -0420 ofrece una mayor corriente de salida total a través de sus rieles regulados que el -0421.la misma placa de factor de forma sirve a diferentes configuraciones de controladores al proporcionar diferentes valores de corriente.
Los controladores con más módulos de E / S, conexiones de servoamplificadores de mayor potencia o unidades de visualización más grandes obtienen más corriente de la PSU; requieren el -0420 (gran capacidad).
Los controladores más simples con menos módulos consumen menos corriente y usan el -0421 (pequeña capacidad).
Los números de piezas de la documentación de configuración original de la máquina confirman qué variante es la correcta para la máquina específica.
P2: ¿Puede la tolerancia de voltaje de alimentación de 24VDC afectar el funcionamiento del A20B-1005-0420?
Sí, la entrada de 24 VDC a la A20B-1005-0420 debe mantenerse dentro de la tolerancia de entrada especificada por la placa, normalmente 24 VDC ± 10% (21,6 V a 26,4 V).Las tensiones de alimentación por debajo del mínimo hacen que los convertidores internos de CC-CC funcionen fuera de su rango de regulación, reduciendo la estabilidad del carril de salida.
Voltajes significativamente superiores al riesgo máximo de dañar la protección de entrada y los componentes de conmutación de la placa.
El suministro de 24 VDC debe medirse en los terminales de entrada de la placa de la fuente de alimentación (no en la propia unidad de alimentación,para tener en cuenta la caída de voltaje del cable) y se confirmó dentro de la especificación antes de concluir que la placa de la PSU ha fallado.
P3: Después de reemplazar el A20B-1005-0420, el CNC muestra alarma 910 (error de paridad de SRAM). ¿Es culpa de la placa de reemplazo?
Alarm 910 immediately after a PSU board replacement suggests a supply voltage issue rather than a board fault — the new board may have slightly different output characteristics that expose an SRAM battery issue that the original board was masking, o la placa de repuesto puede tener una salida marginal que cause problemas de sensibilidad al voltaje de la SRAM.
Comprueba el voltaje de la batería SRAM primero.
Luego medir los rieles de +5V y ±15V con el sistema completamente cargado. Si todas las tensiones están dentro de las especificaciones y la batería está bien,Recargar los parámetros CNC de la copia de seguridad los datos de la SRAM pueden haberse dañado durante el procedimiento de reemplazo (especialmente si la máquina se apagó durante una etapa de instalación del módulo SRAM).
P4: ¿Es el A20B-1005-0420 compatible con los controladores FANUC Serie 20 y 21B?
La Serie 21B y la Serie 20 son diferentes generaciones de hardware con diferentes arquitecturas de rack.
El A20B-1005-0420 fue diseñado específicamente para la Serie 21B (y sus variantes relacionadas 210-B).
Confirmar la variante específica del sistema CNC ¢ serie 20 vs serie 21 ¢ en la documentación de hardware original antes de ordenar un reemplazo de la unidad de suministro eléctrico.Dado que los dos sistemas no son intercambiables a nivel de los PSU.
P5: ¿Qué fusibles en el A20B-1005-0420 se deben verificar antes de concluir que la placa ha fallado?
El A20B-1005-0420 incluye típicamente uno o más fusibles montados en el tablero que protegen la línea de entrada 24VDC y, en algunas configuraciones, carriles de salida individuales.
Estos fusibles son accesibles con el tablero retirado del estante.
Un fusible de entrada soplado se presenta de manera idéntica a una falla completa de la tarjeta, sin tensiones de salida.No hay actividad de LED pero se resuelve mediante el reemplazo del fusible (y la identificación de lo que causó el evento de sobrecorriente que lo explotó).
Compruebe todos los fusibles montados en la placa visualmente y con un probador de continuidad antes de concluir que el circuito de conversión de energía de la placa ha fallado.
Un fusible que vuelva a explotar inmediatamente después de su sustitución indica un fallo de sobrecorriente real aguas abajo que debe resolverse antes de que la unidad de suministro de energía funcione de forma segura.
