FANUC A20B-1004-0070 ∙ CZ-tipo de encoder de motor de huso PCB ∙ Retroalimentación de velocidad / orientación Z-pulso

Número de la parte:A20B-1004-0070: el número de personas a las que se refiere el apartado 1 del presente artículo

El fabricante:Corporación FANUC (Japón)

Tipo de producto:Encuadrador de PCB del motor del husillo Tipo CZ

La señal C y la señal Z ¿Qué hace cada una?

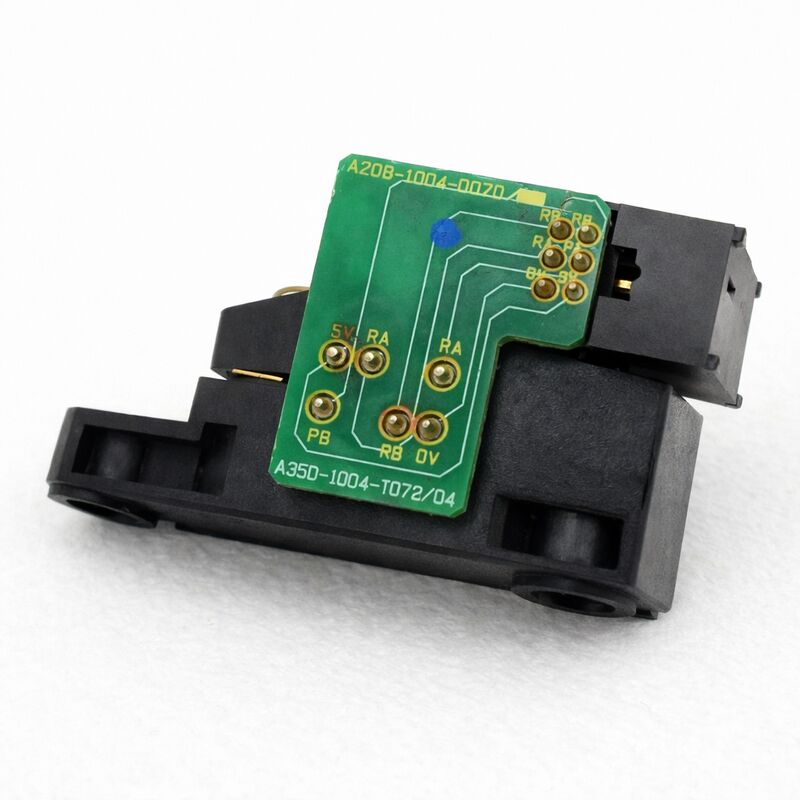

The A20B-1004-0070 is a CZ-type spindle encoder PCB — the board inside the spindle motor housing that reads the rotating encoder assembly and generates two distinct feedback signals for the spindle drive system.

La señal C (retroalimentación de la velocidad):Proporciona al amplificador del husillo la velocidad de rotación real del motor.El amplificador lo compara continuamente con la velocidad ordenada y ajusta la corriente de salida para compensar las variaciones de carga durante el corteSin una señal C válida, el regulador de velocidad se derrumba y la unidad no puede soportar las RPM programadas.

Se indicará la dirección del conductor.Genera un pulso por revolución completa del eje.El CNC utiliza este pulso como referencia angular al ejecutar la orientación del husillo la función M19 que detiene el husillo en un ángulo preciso para el cambio automático de herramientasLa señal Z sólo es necesaria para la orientación, no para el corte continuo, por lo que una trayectoria dañada de la señal Z produce un síntoma específico: velocidad normal del husillo durante el corte,pero el M19 falla cada vez.

Ese síntoma de que la orientación falla, el corte se ejecuta correctamente, apunta directamente a la ruta de la señal Z y ayuda a aislar el PCB codificador como el fallo probable.

El PCB y el rotor son dos partes separadas

El A20B-1004-0070 es la parte electrónica del conjunto del codificador.El rotor, el elemento mecánico que gira con el eje del motor y pasa delante de los elementos de detección del PCB, es un componente independiente con su propio número de pieza FANUC.Al reemplazar el PCB, el rotor original puede reutilizarse si no está dañado.

Después de un choque con el husillo, el rotor puede haberse desplazado o fracturado incluso cuando parece visualmente intacto. Un rotor desplazado cambia el espacio de aire entre los elementos de detección y la superficie del rotor.producen señales débiles o erráticas de un nuevo PCB funcionalSiempre inspeccione el rotor y confirme el hueco de aire correcto después de cualquier cambio de codificador relacionado con el choque.

Especificaciones clave

Preguntas frecuentes

P1: La orientación del husillo (M19) siempre falla, pero el corte a velocidad es normal. ¿Es la A20B-1004-0070 la causa?

Este síntoma implica específicamente la trayectoria de la señal Z, el pulso de una por revolución utilizado para la orientación. Verifique la señal Z en el conector del codificador con un osciloscopio mientras gira el eje.Un pulso único limpio por revolución confirma que la señal está presenteLa ausencia o muy débil Z-impulso con un hueco de aire confirmado correcto indica un fallo PCB. Si el Z-impulso está presente, pero la orientación todavía falla,comprobar las configuraciones de parámetros de orientación del husillo en el CNC antes de reemplazar la placa.

P2: El motor del husillo se estrelló. El PCB codificador parece intacto pero aparecen errores de posición. ¿Qué se debe verificar?

Después de un choque, el rotor puede haberse desplazado físicamente en el eje o haber sido dañado sin grietas visibles.producen señales débiles o erráticas independientemente del estado de los PCB. Retire la cubierta del codificador, inspeccione el rotor y verifique que la brecha de aire cumpla con las especificaciones de la documentación de mantenimiento del motor del husillo antes de reemplazar el PCB.

P3: ¿Se puede probar el A20B-1004-0070 en un banco fuera del motor?

El PCB sólo genera señales cuando el rotor pasa por sus elementos de detección.Los ensayos funcionales requieren que el PCB se instale en el motor con el eje giratorio ¢ ya sea en la máquina o en un soporte de ensayo.Confirme las señales C y Z en el conector del codificador durante la rotación lenta del eje.

P4: Después de reemplazar el PCB, la velocidad del husillo es errática bajo la carga de corte, pero la orientación funciona correctamente.

La velocidad errática bajo carga con la orientación correcta indica un problema con la señal C. La señal Z (orientación) funciona, pero la retroalimentación de la velocidad es intermitente o ruidosa.Compruebe el cable del codificador y el conector para el contacto intermitente. Mide la amplitud de la señal C en la entrada del amplificador un señal por debajo del umbral mínimo del amplificador produce retroalimentación de velocidad poco confiable incluso si la señal está limpia en el conector de PCB.

P5: La carcasa del codificador tiene contaminación de refrigerante. ¿Se puede limpiar y reutilizar la placa?

La contaminación de la superficie ligera se puede abordar con un limpiador de contacto seguro para la electrónica. Sin embargo, el refrigerante dentro de la carcasa del codificador indica un fallo del sello que se repetirá.Identificar y reparar el sello defectuoso antes de volver a instalar el codificador. El refrigerante en los elementos de detección degrada la calidad de la señal incluso sin dañar físicamente el PCB.Tanto la limpieza como la reparación del sello son necesarias para un funcionamiento fiable a largo plazo.
