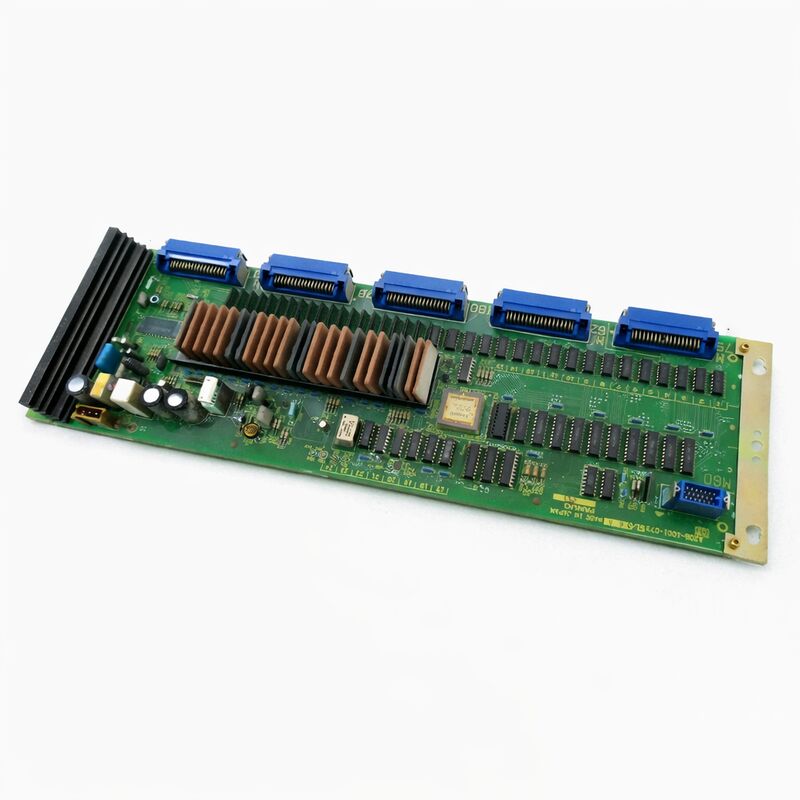

FANUC A20B-1001-0730 A20B10010730 Tarjeta del Consejo A2OB-1OO1-O73O

FANUC A20B-1001-0730 104/72 PCB de entrada y salida para el control CNC

La FANUC A20B-1001-0730 es una placa de control de I/O utilizada cuando una máquina requiere una estructura de entrada y salida digital definida dentro del gabinete CNC.

Este modelo es ampliamente identificado como un104/72 PCB de entrada y salida, también descrito comoEn el caso de las empresas de servicios de telecomunicaciones:y asociado conSe aplicará el procedimiento siguiente:Manejo de entradas y salidas.

En el uso práctico, pertenece a la capa de interfaz de señal de máquina en lugar de la CPU, pantalla o sección de servo.

Lo que hace que esta placa sea útil es su perfil de señal claro. La designación 104/72 le da un papel específico en sistemas que necesitan ese número exacto de I/O,y algunas referencias de control también lo colocan en configuraciones FANUC 0M o 0T más grandes como una placa de E/S adicional.

Esto hace que sea una opción sensata para el reemplazo de placa por placa cuando el control existente ya utiliza el mismo diseño de E / S.

Datos clave sobre el producto

Escenarios de aplicación

A20B-1001-0730 se utiliza típicamente en sistemas CNC que requieren un104-entrada / 72-salidaEstructura de E/S para el control y el intercambio de señales del lado de la máquina.

Es adecuado para la reparación de entradas y salidas a nivel de gabinete, el reemplazo de una placa de entrada y salida fallida en los mandos de la serie FANUC 0,y trabajos de restauración cuando el número de señales originales y el diseño de la interfaz deben permanecer sin cambios.

También se ajusta a máquinas donde el control instalado ya utiliza esta placa como una capa de E/S adicional en configuraciones de 0M o 0T más grandes.

En esas situaciones, la placa no se utiliza como un PCB de repuesto genérico, sino como una placa de interfaz de señal definida que debe coincidir estrechamente con la arquitectura de control existente.

Por qué elegir este producto

Este modelo es muy adecuado cuando la máquina ya depende de un104/72 Tabla de entrada y saliday el reemplazo debe preservar la estructura original de la señal.

La placa es más fácil de combinar con precisión que un PCB CNC general porque su papel está ligado a una capacidad de E / S específica y a un lugar específico en el diseño de control.

Preguntas frecuentes

¿Qué tipo de tablero es el A20B-1001-0730?
Es una104/72 PCB de entrada y salida, también conocido comoEn el caso de las empresas de servicios de telecomunicaciones:Pertenece a la sección de E/S de la máquina del CNC y está asociada con el manejo de señales del lado del PMC en lugar del control de CPU o servo.

¿Qué hace este tablero en el sistema?
Su función es gestionar las señales de entrada y salida digitales del lado de la máquina.

P3. ¿Qué se debe comprobar al seleccionar A20B-1001-0730?
Los controles clave son elnúmero exacto de la pieza, elForma 104/72 de las entradas y salidas, y si el mando instalado ya utiliza esta familia de placas en la misma posición.la disposición del gabinete existente también debe ser comprobada antes de reemplazar.

P4. ¿Cómo debe entenderse la especificación ¥104/72?
Este es uno de los puntos de coincidencia más importantes porque las placas de la misma familia pueden diferir en el número de señales y el papel de la aplicación.

El reemplazo debe coincidir con la estructura de E/S instalada, no sólo con la familia de series.

¿Cómo se deben diagnosticar los fallos antes de reemplazar esta placa?
Comience por separarfallas en el cableado de campodesdefallas de E/S a nivel de la placaSi varias entradas o salidas fallan en un patrón ligado al alcance de la tarjeta de E/S, y los cables externos y los dispositivos del lado del terminal son estables, la tarjeta de E/S se convierte en un punto de falla más probable.
