placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A17B-3300-0200 |
Número de la parte:A17B-3300-0200: el número de personas a las que se refiere el apartado 1 del presente artículo.
El fabricante:Corporación FANUC (Japón)
Tipo de producto:PCB de servo módulo de alta velocidad de 8 ejes
Serie del tablero:A17B-3300: las condiciones de los productos
Descripción:El módulo de servicio de alta velocidad de la serie i de 8 ejes
Sistemas compatibles:Controls CNC de las series 16i, 18i y 21i de FANUC
Aplicación:Control por servo de varios ejes mediante interfaz FSSB

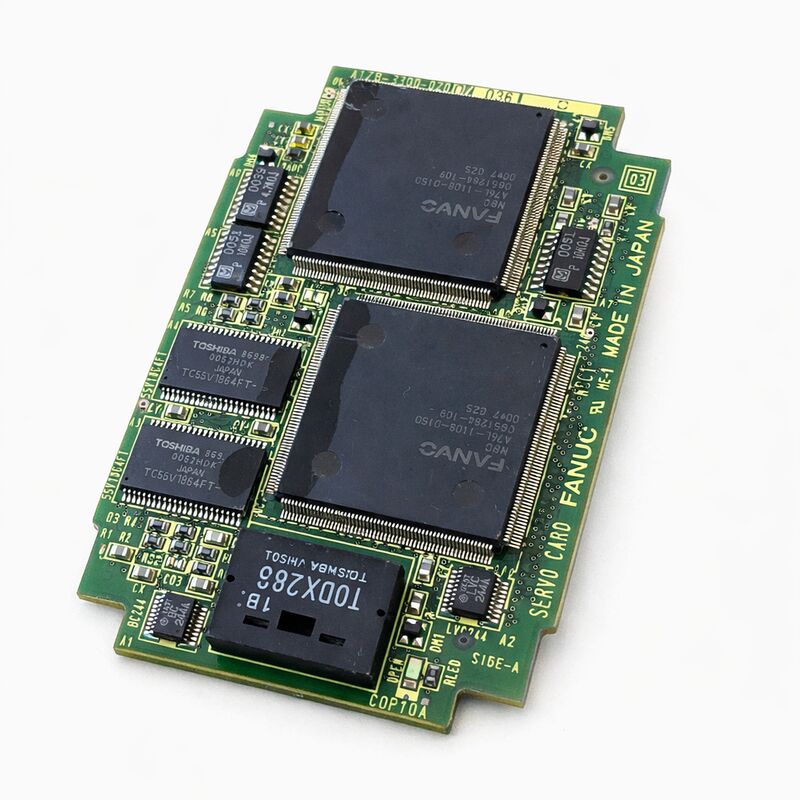

El A17B-3300-0200 es el módulo de servo de alta velocidad de 8 ejes para los controladores CNC de la serie i de FANUC, específicamente las plataformas de la serie 16i, 18i y 21i.
It is the plug-in servo interface PCB that sits on the controller's main CPU board and manages high-speed serial communication with the servo amplifier modules through FANUC's FSSB (Fiber-optic Servo Serial Bus) interface.
Hasta 8 ejes de servo reciben sus comandos de posición y velocidad a través de esta placa, y su retroalimentación del codificador también regresa a través de ella.
The A17B-3300 series represents the servo interface module generation developed for the i-series CNC platforms — FANUC's highly successful family of controllers that powered a broad range of machining centresEn la actualidad, la mayoría de las placas de circuito se fabrican en el Reino Unido, en el Reino Unido, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados Unidos, en los Estados
The A17B-3300-0200 provides 8 axes at the hi-speed specification — the higher performance tier designed for machines requiring faster servo update rates for demanding high-accuracy or high-speed machining applications.

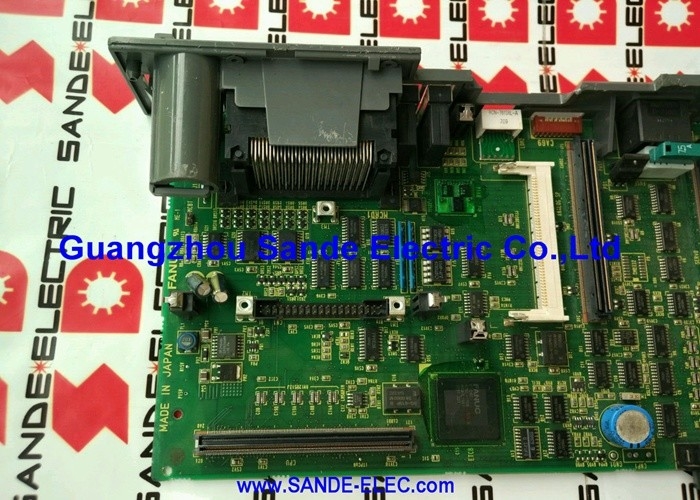

Esta placa se encuentra en conjuntos junto a la placa principal de la CPU (como A16B-3200-0330) y el módulo PMC (como A20B-3300-0085) que juntos forman la inteligencia completa del controlador CNC.
Estos componentes funcionan como un conjunto coordinado la placa de la CPU maneja el procesamiento general, la placa PMC ejecuta la lógica de la escalera de la máquina,y el A17B-3300-0200 gestiona la comunicación servo en tiempo real que mantiene los ejes moviéndose con precisión.
| Parámetro | Valor |
|---|---|
| Número de la parte | A17B-3300-0200: el número de personas a las que se refiere el apartado 1 del presente artículo. |
| Fabricante | Corporación FANUC |
| Tipo de producto | PCB de servo módulo de alta velocidad de 8 ejes |
| Serie de tableros | A17B-3300: las condiciones de los productos |
| Número de ejes | 8 |
| Velocidad | Alta velocidad |
| Serie | i Serie |
| Interfaz | FSSB (servobus de serie de fibra óptica) |
| Sistemas compatibles | Las series 16i, 18i, 21i |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Temperatura de almacenamiento | -20 ± 70°C |
| Humedad | No condensante, 20~80% de Hgr |
| Condición disponible | Nuevo (excedente) / reformado |
FSSB es la columna vertebral de comunicación entre el controlador CNC de la serie i y sus módulos de servoamplificador. It replaced the earlier PWM-based servo interface of the pre-i-series CNC generation with a high-speed optical serial bus — a fundamentally different architecture that sent position commands and received feedback as serial data packets over fiber-optic cables rather than as analog or parallel digital signals.
Las ventajas del FSSB sobre sus predecesores son considerables: la fibra óptica es inmune a las interferencias electromagnéticas, los cables del motor del gabinete de la máquina, las bobinas de relé, el sistema de transmisión de la fibra óptica y el sistema de transmisión de la fibra óptica.y los interruptores de alimentación no pueden inducir ruido en una trayectoria de señal óptica.
El protocolo serial concentra todos los datos del eje en un solo bus de alta velocidad en lugar de requerir cables de señal separados para cada eje, simplificando el cableado especialmente en máquinas de alto número de ejes.
Y la naturaleza digital de la comunicación hace que la actualización del servo sea más determinista el comando de cada eje llega precisamente en el momento correcto en el ciclo del servo.
El A17B-3300-0200 es el terminal del lado del controlador del FSSB.
Contiene la lógica de comunicación FSSB que formata los comandos de posición de la interpolación del controlador en paquetes de datos FSSB,las transmite a través del enlace óptico a los módulos del servoamplificador, y recibe los datos de retroalimentación del amplificador.
El software de servo del controlador nunca se ocupa de la comunicación FSSB directamente, el A17B-3300-0200 maneja esa capa por completo.
La designación "alta velocidad" en la descripción del A17B-3300-0200 se refiere a la velocidad de actualización del servo.Los servomodulos de velocidad estándar actualizan el comando de posición en cada eje a una velocidad determinada por el ciclo de interpolación CNC base.
Los módulos de alta velocidad se actualizan a una velocidad más alta. El comando de posición del servo se actualiza con más frecuencia por segundo.
Para la mayoría de las aplicaciones de mecanizado, la diferencia es imperceptible, el servo puede seguir la trayectoria comandada con precisión a cualquier velocidad de actualización.
Pero para aplicaciones que involucran contorno de alta velocidad, piezas de pequeño factor de forma de alta precisión o mecanizado simultáneo de varios ejes donde la sincronización de ejes es crítica,la mayor tasa de actualización proporciona una sincronización más estrecha entre ejes y un menor error residual en condiciones dinámicas.
Las máquinas especificadas con servo de alta velocidad desde la instalación original requieren el módulo de servo de alta velocidad para un correcto funcionamiento.
El software del controlador espera el ciclo de actualización más alto y los parámetros de rendimiento del servo (ganancias, valores de alimentación) se ajustan al bucle de alta velocidad.La instalación de una placa de velocidad estándar en una máquina configurada para alta velocidad produciría un comportamiento incorrecto del servo.
La serie A17B-3300 cubre la familia de módulos de interfaz de servo para la generación CNC de la serie i. Los diferentes miembros de la familia proporcionan diferentes recuentos de ejes el -0200 también proporciona 8 ejes en especificación de alta velocidad, el -0201 proporcionaba 6 ejes a alta velocidad, y otras variantes cubrían otras combinaciones.
La tabla correcta para una máquina específica depende del número de ejes controlados y de la especificación de velocidad, ambos registrados en la documentación de configuración de hardware de la máquina.
Debido a que estas placas son módulos enchufables en la placa principal de la CPU, un fallo de la placa produce alarmas de servocomunicación para todos los ejes servidos por la placa simultáneamente.
Un fallo que afecta solo a algunos ejes es más probable en los servoamplificadores o cables de retroalimentación para esos ejes específicos que en el A17B-3300-0200.
P1: Todos los 8 ejes de la máquina muestran alarmas de comunicación FSSB en funcionamiento. Los servoamplificadores y los cables de fibra óptica han sido inspeccionados y parecen intactos. ¿Podría ser el A17B-3300-0200?
Las alarmas FSSB simultáneas en todos los ejes con amplificadores y cables de fibra confirmados de buena calidad apuntan a la placa del servomodulo como el punto de falla común.Todos los 8 canales de eje comparten la lógica de comunicación FSSB del A17B-3300-0200.
Un fallo en este circuito compartido afecta a todos los canales por igual.
Si la replantación no elimina las alarmas, el siguiente paso apropiado es reemplazar la placa.
P2: Sólo 3 de los 8 ejes muestran alarmas FSSB. Los otros 5 son normales. ¿Es el A17B-3300-0200 o los servoamplificadores?
Las alarmas FSSB de eje parcial en las que algunos ejes son normales y otros no lo son suelen indicar fallas en las unidades de servoamplificadores o cables de fibra óptica de los ejes afectados en lugar de en la placa del servomodulo.
La placa procesa todos los 8 ejes a través de la lógica compartida una falla de la placa afecta típicamente a todos los ejes.
Compruebe los códigos de alarma del servoamplificador para esos ejes específicamente.
P3: La A17B-3300-0200 se describe como una tabla de alta velocidad. ¿Se puede reemplazar con la variante de alta velocidad estándar si la versión de alta velocidad no está disponible?
Esta sustitución no se recomienda sin verificar la compatibilidad. La configuración del software de servo del controlador CNC y el ajuste del parámetro de servo pueden ser específicos para el funcionamiento de alta velocidad.
La instalación de una placa de velocidad estándar en un sistema configurado para alta velocidad podría producir una degradación del rendimiento del servo, errores de seguimiento incorrectos o alarmas del sistema.
Confirmar la configuración del servo software del controlador antes de intentar cualquier sustitución de velocidad cruzada.
P4: Después de reemplazar el A17B-3300-0200, el rendimiento del servo parece normal, pero un eje ocasionalmente muestra un breve pico de error de posición durante los movimientos rápidos.Qué se debe investigar?
Los picos ocasionales de error de posición en movimientos rápidos después de un reemplazo de la placa pueden indicar una conexión marginal de fibra óptica en el puerto FSSB de la nueva placa.
El conector de fibra debe estar completamente y limpiamente colocado.
Incluso una pequeña cantidad de contaminación en la cara de la fibra óptica o un conector que no está completamente conectado puede causar errores de datos ocasionales en el FSSB que aparecen como breves perturbaciones de posición.Limpie las caras del conector de fibra y asegúrese de la participación completa antes de investigar más.
P5: El A17B-3300-0200 está asociado con las series 16i, 18i y 21i. ¿También funciona en los controladores de la serie 0i?
Los controladores de la serie 0i utilizan una arquitectura física y eléctrica diferente de la familia 16i/18i/21i. El formato de la placa del módulo de servo, la interfaz del bus y las especificaciones eléctricas son diferentes.
El A17B-3300-0200 está diseñado para la arquitectura de la plataforma 16i/18i/21i y no es compatible con los controladores de la serie 0i, que utilizan sus propias especificaciones de placa de servomodulo.
