| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A17B-3300-0103 |
Número de pieza: A17B-3300-0103
Fabricante: FANUC Corporation (Japón)
Tipo de producto: Placa de módulo de control de servo
Serie de placa: A17B-3300
Número de ejes: 6
Interfaz: FSSB (Bus Serie de Servos de Fibra Óptica)
Sistemas compatibles: Controladoras CNC FANUC i Series (16i / 18i / 21i) y Controladoras de Robot R-J3 / R-J3iB

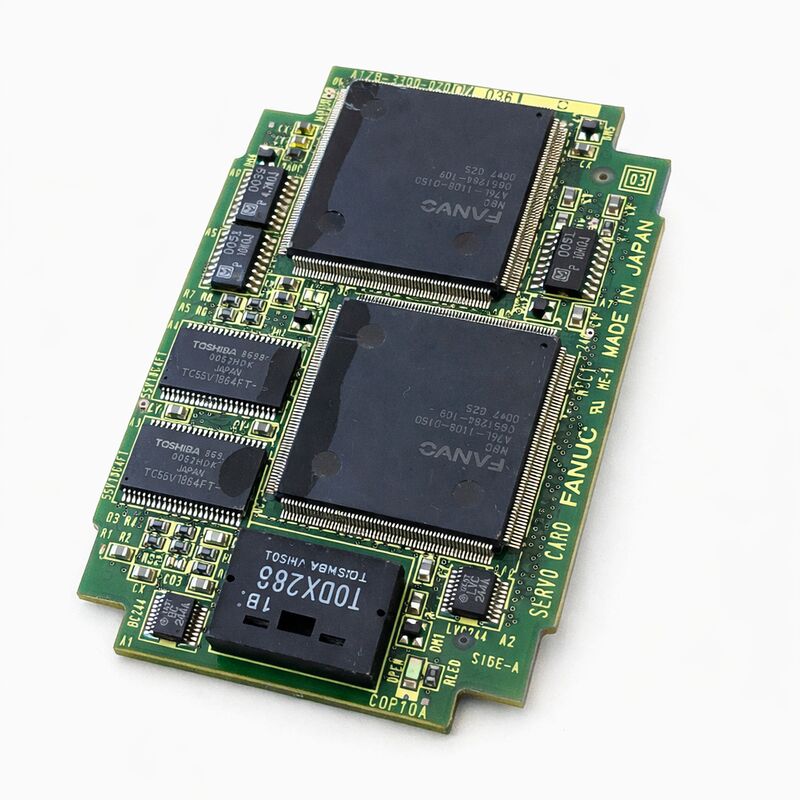

El A17B-3300-0103 es un módulo de control de servo de 6 ejes de la serie A17B-3300 de FANUC — la placa enchufable que gestiona la comunicación digital de servo para hasta seis ejes en las plataformas de control CNC y de robot de la serie i de FANUC.
Esta pequeña placa modular se enchufa directamente en la placa CPU principal de la controladora, formando el enlace vital entre el software de planificación de movimiento del CNC y los amplificadores de servo que impulsan físicamente cada motor de eje.
La serie A17B-3300 representa la generación de módulos de servo asociada con las controladoras de la serie i de FANUC — la generación que introdujo el FSSB (Bus Serie de Servos de Fibra Óptica) en uso generalizado tanto en máquinas herramienta CNC como en robots industriales. Esta placa lleva esa interfaz FSSB.
Reemplaza las conexiones de servo digitales analógicas y de cable corto anteriores de las generaciones FANUC más antiguas con un enlace serie óptico de alta velocidad que es inmune al ruido eléctrico generado por los circuitos de accionamiento de servo de alta corriente que operan cerca.
En aplicaciones CNC — centros de torneado (16i-TA, 18i-TA), centros de mecanizado (16i-MA, 18i-MA) y máquinas basadas en 21i — este módulo gestiona el control de servo para los ejes principales de la máquina.
En aplicaciones de robot, específicamente controladoras R-J3 y R-J3iB que ejecutan software de la generación A de la serie i, este módulo controla los seis ejes de articulación del robot simultáneamente.
La misma placa sirve para ambos tipos de aplicación porque ambos utilizan la misma arquitectura de bus de servo FSSB.
| Parámetro | Valor |
|---|---|
| Número de pieza | A17B-3300-0103 |
| Fabricante | FANUC Corporation |
| Tipo de producto | Placa de módulo de control de servo |
| Serie de placa | A17B-3300 |
| Número de ejes | 6 |
| Interfaz de servo | FSSB (Bus Serie de Servos de Fibra Óptica) |
| CNC compatible | Serie 16i / 18i / 21i (Modelo A) |
| Robot compatible | Controladoras FANUC R-J3 / R-J3iB |
| Instalación | Módulo enchufable en la placa CPU principal |
| Origen | Japón |
| Temperatura de funcionamiento | 0 – 55 °C |
| Temperatura de almacenamiento | –20 – 60 °C |
| Condición disponible | Nuevo (excedente) / Reacondicionado / Reparado |
El FSSB es la columna vertebral de la comunicación de servo en la arquitectura de la serie i de FANUC. Cada enlace FSSB es una conexión de fibra óptica punto a punto que transporta todos los datos de comando y retroalimentación de servo para los ejes conectados a él.
El módulo de servo genera la secuencia de comandos digital — objetivos de posición, perfiles de velocidad, límites de par — y los envía a través de la fibra a alta velocidad. Los amplificadores de servo reciben estos comandos, los ejecutan en el motor y devuelven los datos de posición del codificador en el mismo enlace de fibra.
La naturaleza óptica del FSSB es lo que lo diferencia de las interfaces de servo anteriores basadas en cables.
La fibra transporta luz, no corriente eléctrica. La interferencia electromagnética — de los cables del motor, de otros accionamientos, de las fuentes de alimentación conmutadas — no puede inducir ruido en una señal óptica. Los datos de posición que provienen de los codificadores son exactamente lo que produjo el codificador.
Los datos de comando que llegan a los amplificadores son exactamente lo que envió el módulo de servo.
Para un centro de mecanizado de 6 ejes o un robot industrial de 6 articulaciones, la consecuencia práctica es una mayor precisión de posicionamiento a altas velocidades de avance, una sincronización multieje más ajustada y la inmunidad a la interferencia que es inevitable en el entorno del armario de una máquina completamente cargada.
El A17B-3300-0103 se utiliza tanto en aplicaciones de máquinas herramienta CNC como de robots industriales. El hardware es idéntico. El contexto del software difiere.
En un centro de mecanizado o centro de torneado CNC, los seis ejes son típicamente los ejes lineales principales de la máquina (X, Y, Z) más los ejes rotativos (A, B, C) o un segundo husillo independiente.
El módulo de servo envía comandos de posición sincronizados con la salida de interpolación del CNC, que está calculando la trayectoria de la herramienta en cada ciclo de interpolación.
En una controladora de robot FANUC R-J3 o R-J3iB, los seis ejes son las seis articulaciones del brazo del robot — desde la rotación de la base (J1) hasta la muñeca (J6).
El planificador de movimiento del robot calcula los ángulos de las articulaciones continuamente mientras mueve el robot a través de trayectorias programadas, y el módulo de servo traduce esos objetivos de ángulo de articulación en comandos de posición en el FSSB.
La compatibilidad de hardware entre estas dos aplicaciones muy diferentes refleja la filosofía de diseño de FANUC de utilizar componentes de plataforma de servo comunes en toda su gama de productos. También significa que una placa A17B-3300-0103 probada de una controladora de robot retirada puede ser un reemplazo válido en un sistema CNC, y viceversa, siempre que el bus de servo FSSB sea de la misma generación.
El A17B-3300-0103 es un módulo enchufable. Encaja horizontalmente en un zócalo de la placa CPU principal de la controladora — junto con otros módulos enchufables como la tarjeta procesadora de la CPU, la tarjeta DRAM, la tarjeta de memoria FROM/SRAM y cualquier módulo gráfico.
El conjunto completo de módulos enchufables determina la capacidad total de la controladora.
Cuando se suministra como repuesto, esta placa normalmente se envía sin módulos secundarios SMD adicionales. Los conectores de fibra óptica están en la placa.
Los cables ópticos FSSB se conectan directamente a los conectores ópticos de la placa después de la instalación.
Confirme que las conexiones de fibra estén limpias y completamente acopladas después de la instalación — los conectores ópticos sucios o incompletamente acoplados son una causa común de errores de comunicación FSSB después de cualquier cambio de placa.
P1: El CNC muestra una alarma de servo FSSB en todos los ejes simultáneamente. ¿Podría ser el A17B-3300-0103 el culpable?
Una alarma simultánea en todos los ejes conectados por FSSB apunta al propio módulo de servo en lugar de a un eje individual.
Si cada eje tuviera una falla independiente, esperaría alarmas escalonadas o selectivas. Con todos los ejes FSSB alarmando juntos, el elemento común — el módulo de servo — es el primer sospechoso.
Antes de reemplazar la placa, verifique las conexiones de fibra óptica tanto en el extremo del módulo de servo como en el primer amplificador de la cadena FSSB para detectar cualquier contaminación o acoplamiento incompleto.
P2: Después de reemplazar el módulo de servo, un eje muestra un error de comunicación pero los otros están bien. Las conexiones de fibra parecen buenas. ¿Qué podría estar mal?
Una alarma FSSB de un solo eje después de un buen cambio de placa generalmente indica un problema en la ruta de fibra para ese eje específico — ya sea un cable de fibra dañado, un conector contaminado en el amplificador de ese eje, o una falla del amplificador en ese eje.
El módulo de servo se comunica con todos los ejes a través de la misma cadena FSSB; una falla aislada a un eje está aguas abajo del módulo.
Inspeccione el segmento de fibra entre la salida del módulo y la entrada óptica del amplificador afectado.
P3: ¿Se puede usar este módulo de servo de una controladora de robot retirada en un centro de mecanizado?
Sí, siempre que la generación FSSB sea compatible. El A17B-3300-0103 utiliza la misma arquitectura FSSB tanto en aplicaciones de robot como de CNC.
Confirme que el número de pieza específico de la placa coincida exactamente — dentro de la serie A17B-3300, diferentes sufijos tienen diferentes recuentos de ejes de servo y diferente compatibilidad de firmware.
Si el número de pieza coincide y la revisión del software del sistema de la controladora admite la variante -0103, la placa de un robot puede servir en una máquina CNC.
P4: El módulo de servo se retiró para inspeccionar el área de la CPU de la controladora. ¿Cómo debe manipularse y almacenarse?
Manipular por los bordes. Utilizar pulsera y alfombrilla antiestática.
Los conectores ópticos de la placa deben taparse si la placa se va a almacenar durante algún tiempo — la contaminación de los conectores ópticos es una fuente de falla conocida y cualquier polvo o huella dactilar dentro del conector óptico puede degradar la calidad de la comunicación FSSB.
Almacenar en embalaje antiestático. Mantener a temperatura ambiente estable.
P5: La controladora muestra una alarma del módulo de servo al encenderse antes de que comience cualquier comunicación FSSB. La placa parece visualmente intacta. ¿Qué podría causar esto?
Una alarma al encenderse antes de que comience la comunicación FSSB indica que la autocomprobación de la placa ha fallado.
El módulo de servo realiza diagnósticos internos al encenderse.
Una falla del DSP, un arreglo de puertas dañado o un firmware corrupto produce una alarma inmediata antes de que se intente cualquier comunicación externa.
Este tipo de falla se confirma por el hecho de que la alarma aparece incluso con todos los cables de fibra FSSB desconectados. El reemplazo de la placa es el camino correcto.
