placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-3200-0612 |
La FANUC A16B-3200-0612 es una placa amplificadora de servocontrolador dentro de la serie A16B-3200 de FANUC — la familia de placas de circuito impreso que abarca las plataformas de control de robots y CNC de FANUC desde finales de la década de 1990 hasta la de 2010.
La serie A16B-3200 es amplia: abarca placas de CPU principales, placas principales de robot, placas de control de amplificadores de servomotor y placas de interfaz de comunicación en múltiples generaciones de productos FANUC.

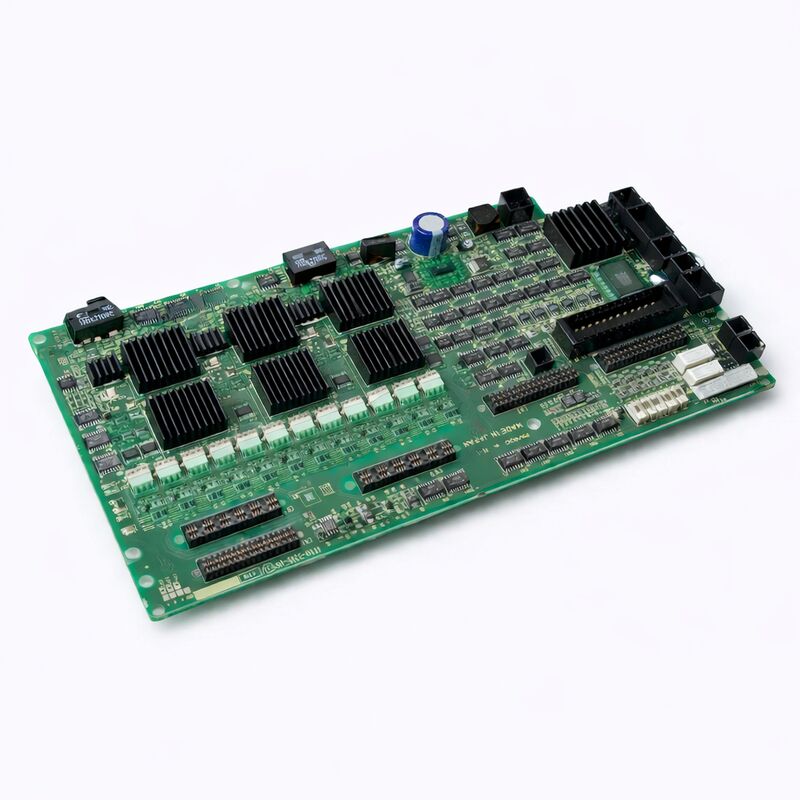

La identidad de la variante -0612 como placa amplificadora de servocontrolador de 6 ejes se confirma por su construcción física — múltiples paquetes de IC de alta potencia con ensamblajes de disipador de calor dispuestos en la placa, cada uno responsable de las señales de control de puerta para los IGBT de un eje de servomotor.
En un gabinete de control de servomotor o CNC multieje de FANUC, la electrónica de control del servomotor se encuentra entre la salida de comando del controlador CNC/robot y la etapa de potencia IGBT física que suministra corriente a los servomotores.
La A16B-3200-0612 ocupa esta posición intermedia crítica — recibe comandos de posición y velocidad del eje de la CPU del robot o CNC, ejecuta los cálculos del bucle de control de servomotor en tiempo real y genera las señales PWM que controlan los semiconductores de potencia.
Sin una placa de control de servomotor funcional, no es posible ningún movimiento del eje, independientemente del estado del motor, el tren de transmisión mecánico o la fuente de alimentación.
El controlador R-30iA Mate en el que se identificó la A16B-3200-0612 es el controlador de robot compacto de FANUC diseñado para robots más pequeños — el R-2000iA Mate, M-10iA, M-20iA y series de robots compactos relacionadas que se encuentran comúnmente en aplicaciones de ensamblaje, manipulación de materiales, soldadura y pick-and-place.
El factor de forma compacto del R-30iA Mate integra la fuente de alimentación, el amplificador y la electrónica de control en un gabinete densamente empaquetado, lo que hace que la servicio a nivel de placa sea el enfoque de mantenimiento preferido en lugar del reemplazo completo del controlador.
| Parámetro | Valor |
|---|---|
| Serie | A16B-3200 |
| Función | Placa amplificadora de servocontrolador de 6 ejes |
| Configuración | Múltiples IC con ensamblajes de disipador de calor |
| Aplicación conocida | Controlador de robot R-30iA Mate |
| Origen | Japón |
| Estado | Repuesto descontinuado |
Una placa de control de servomotor de 6 ejes maneja el control simultáneo e independiente de seis ejes de servomotor — las seis articulaciones de un brazo robótico industrial típico (J1 a J6).
Cada eje requiere su propio bucle de control que se ejecuta a la frecuencia portadora PWM (típicamente 4–8 kHz): lectura de la posición del codificador de la articulación, comparación con la posición comandada, cálculo de la referencia de corriente a través del error de velocidad y posición, y salida del ciclo de trabajo PWM apropiado para el puente IGBT del eje.
Los seis bucles se ejecutan en paralelo, cada ciclo PWM, sin interrumpirse mutuamente.
La disipación de calor visible en la A16B-3200-0612 refleja la carga térmica de ejecutar seis circuitos de control de puerta de alta frecuencia simultáneamente.
Los IC de control de puerta disipan potencia proporcional a la carga de puerta de los IGBT que controlan, el voltaje de control de puerta y la frecuencia de conmutación.
A 6 kHz PWM en seis ejes, la disipación combinada del control de puerta es significativa — los disipadores de calor aseguran que los IC de control de puerta permanezcan dentro de su temperatura máxima de unión, evitando la deriva inducida térmicamente que degradaría el rendimiento del servomotor o causaría una falla prematura del IC.
Cuando la placa amplificadora de servocontrolador falla en un R-30iA Mate o un sistema similar, el controlador del robot no puede establecer el estado de listo para el servomotor.
El panel de control generalmente muestra alarmas en la categoría del sistema de servomotor — códigos de alarma SRVO en la terminología de robots FANUC — que indican fallas de comunicación o de control del servomotor a nivel de eje.
Las presentaciones comunes incluyen:
Múltiples ejes alarmados simultáneamente: Dado que la A16B-3200-0612 maneja los seis ejes, una falla de la placa a menudo afecta a todos los ejes simultáneamente en lugar de solo a uno. Una falla de servomotor de un solo eje, por el contrario, es más probable que sea un problema del motor, cable o codificador que una falla de la placa.
No se puede establecer el listo para el servomotor después del ciclo de encendido: La secuencia de inicialización del control, que incluye la placa amplificadora del servomotor confirmando sus fuentes de alimentación y el circuito del controlador de puerta, falla repetidamente a pesar de las claras tensiones de alimentación.
Códigos de alarma específicos: SRVO-047 (error de velocidad del servomotor) en múltiples ejes, o alarmas de servomotor de tipo comunicación, combinados con la ausencia de cualquier falla mecánica o del motor, apuntan a la placa amplificadora como la fuente de la falla.
P1: ¿Se puede usar la A16B-3200-0612 en sistemas distintos al R-30iA Mate, y cómo se confirma la compatibilidad?
La A16B-3200-0612 se identificó en controladores R-30iA Mate, pero la serie A16B-3200 abarca múltiples plataformas FANUC. La compatibilidad con un sistema específico requiere que el diseño del conector de la placa, las dimensiones de la ranura y el protocolo de interfaz coincidan con la arquitectura del bus de fondo y del control de servomotor del sistema de destino.
Antes de realizar un pedido para un sistema diferente al R-30iA Mate, confirme el número de pieza en el manual de mantenimiento o la lista de repuestos del controlador.
Instalar una placa con pines o protocolos incompatibles puede dañar tanto la placa como el sistema.
P2: La placa se retiró de una máquina desmantelada y no se probó por separado. ¿Cuáles son los riesgos?
Una placa no probada retirada de un sistema desmantelado representa un nivel de calidad desconocido — puede estar completamente funcional o puede haber fallado por el mismo evento que desmanteló la máquina.
Antes de la instalación en un sistema de producción, la placa debe probarse en un banco de pruebas compatible si es posible, o instalarse con plena conciencia de que el primer encendido es efectivamente una prueba de campo. Tener un plan de respaldo (otra placa de repuesto o un centro de reparación en espera) antes de instalar una placa no probada en un robot de producción minimiza el riesgo de tiempo de inactividad.
P3: ¿Qué herramientas o bancos de pruebas se necesitan para verificar la A16B-3200-0612 antes de la instalación?
Las pruebas adecuadas requieren un banco de pruebas de controlador de robot o CNC FANUC compatible — el mismo tipo de controlador para el que está diseñada la placa — con fuentes de alimentación de amplificador de servomotor funcionales, un conjunto de servomotores (o resistencias de carga) conectados y la capacidad de ejecutar comandos de movimiento del robot.
Los centros de reparación especializados de FANUC mantienen dichos bancos de pruebas específicamente para la verificación a nivel de placa.
Sin un banco de pruebas compatible, la prueba funcional en la máquina de producción de destino es la única opción, lo que conlleva el riesgo de un tiempo de inactividad prolongado si la placa de reemplazo también está defectuosa.
P4: Faltan los disipadores de calor en tres de los chips de la placa. ¿Esto afecta la funcionalidad?
La falta de disipadores de calor en los IC de control de puerta aumenta el riesgo de falla térmica durante la operación. Los IC de control de puerta sin disipadores de calor pueden funcionar dentro de las especificaciones con ciclos de trabajo bajos o temperaturas ambiente bajas, pero pueden sobrecalentarse bajo operación sostenida de alta frecuencia en un entorno de gabinete cálido.
Antes de la instalación, los disipadores de calor faltantes deben reemplazarse con compuesto térmico apropiado y hardware de disipador de calor equivalente.
El tamaño del paquete del IC y la disipación de potencia determinan la especificación correcta del disipador de calor — consulte la hoja de datos del IC relevante para los requisitos de resistencia térmica.
P5: ¿Qué copias de seguridad o documentación se deben preparar de la máquina original antes de reemplazar la A16B-3200-0612?
Para sistemas de robots, haga una copia de seguridad de: todos los programas del robot (pantalla PROG — copia de seguridad ALL.TP), todos los parámetros del sistema (archivo SYSVAR), datos de maestría (posiciones de referencia del codificador de articulación — críticas para la precisión del robot después del reemplazo de la placa) y cualquier dato de configuración de E/S.
Para sistemas CNC, haga una copia de seguridad de: todos los parámetros CNC, el ladder PMC y los programas de piezas.
La placa amplificadora de servocontrolador en sí misma no almacena estos datos (es sin estado desde la perspectiva de los datos de la máquina), pero el procedimiento de reemplazo puede requerir una secuencia de reinicio del servomotor que borra ciertos estados volátiles del servomotor — todos los datos críticos deben respaldarse externamente antes de comenzar cualquier reemplazo de placa en un sistema de producción.
