| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-3200-0610 |

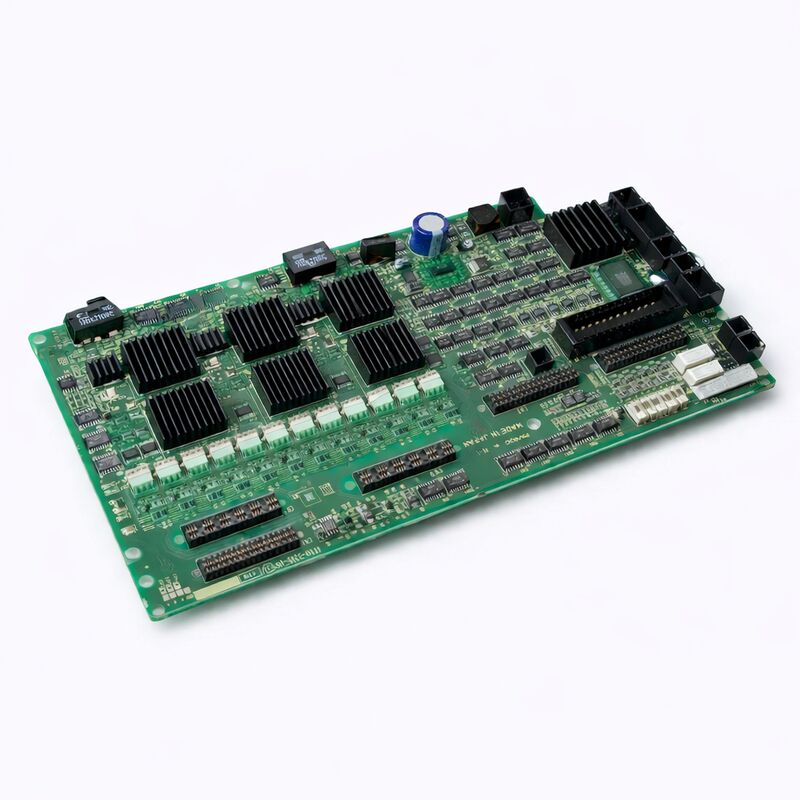

ElLas condiciones de los sistemas de gestión de la seguridad de los vehículoses la capa de inteligencia de control del servoamplificador integrado de 6 ejes de A06B-6107 de FANUC para la generación de robots R-J3iC y R-30iA.
Dentro del recinto físico del amplificador A06B-6107, dos tipos de placas de circuito funcionan en asociación: las placas de potencia (A20B-2101-0224 y A20B-2101-0234/0221/0230,dependiendo de la variante específica de la serie H) que manejan la conmutación IGBT de alta corriente y la rectificación del bus de CC, y la placa superior de control A16B-3200-0610 que proporciona toda la inteligencia digital, la ejecución del algoritmo de servo, las comunicaciones FSSB, el monitoreo de fallos y el diagnóstico LED.
El nombre "tabla superior" es físico y funcionalmente exacto: en el diseño físico del amplificador A06B-6107, el A16B-3200-0610 está montado en la parte superior de las tablas de alimentación,accesible desde la parte delantera de la unidad del amplificador.
Este montaje de acceso frontal es una característica de servicio importante en el diseño de la unidad del robot de FANUCse puede acceder sin desmontar el amplificador completo o perturbar el cableado de la sección de alimentación.
Para entender por qué una placa de control sirve a los seis ejes se requiere entender la filosofía de diseño del A06B-6107.FANUC diseñó el A06B-6107 como una unidad integrada donde una sola sección de potencia comparte el bus de CC rectificado a través de seis accionamientos de eje, y una sola placa de control gestiona simultáneamente los circuitos de corriente de los seis ejes y la comunicación FSSB.
Esta integración reduce la huella general del amplificador, simplifica el cableado entre el gabinete de accionamiento y el controlador del robot,y concentra el mantenimiento en un número menor de componentes distintos y operables.
| Parámetro | Valor |
|---|---|
| Función | placa de control de servoacción de 6 ejes (superior) |
| Amplificador compatible | Sección A06B-6107-H001/H002/H007 |
| Controladores compatibles | El valor de las emisiones de CO2 de las instalaciones de ensayo se calculará en función de las condiciones del ensayo. |
| Interfaz | FSSB de fibra óptica |
| Ejes controlados | 6 (de J1 a J6) |
| Socio de la Junta de Energía | A20B-2101-0224/0234/0221/0230 Las autoridades de los Estados miembros deben tener en cuenta los siguientes elementos: |
| Origen | Japón (fabricado en Japón) |
En el gabinete del controlador R-30iA, el servoamplificador de 6 ejes A06B-6107 es un componente central.
La sección de accionamiento compacta del R-30iA está diseñada para caber dentro del propio recinto del controlador del robot, a diferencia de las generaciones anteriores de robots donde la unidad de accionamiento era un gran bastidor separado,El diseño integrado de la R-30iA pone el servo amplificador, el PCB principal, el tablero de seguridad y la fuente de alimentación, todo dentro de una sola unidad de control que se puede montar cerca o en la base del robot.
El flujo de señal del programa del robot al movimiento del robot pasa a través del A16B-3200-0610 de la siguiente manera:la placa de la CPU principal del controlador del robot (A16B-3200-0600 o variante relacionada) envía comandos conjuntos de posición y velocidad para los seis ejes a través del enlace de fibra óptica FSSB.
El A16B-3200-0610 recibe estos comandos, los decodifica desde el protocolo en serie FSSB y genera las referencias de corriente apropiadas para cada uno de los bucles de control de corriente de los seis ejes.Recibe simultáneamente la retroalimentación del codificador de los seis servomotores conjuntos a través de los conectores de retroalimentación del servoamplificador, cierra los bucles de velocidad y posición para cada eje, y emite las señales de conducción de la puerta PWM a los transistores IGBT de las placas de alimentación que realmente cambian la corriente del motor.
Este ciclo de control completo recepción de comandos, procesamiento de retroalimentación, cierre del bucle, salida del accionamiento de la puerta se repite cada 250 μs (a una frecuencia PWM de 4 kHz) para los seis ejes simultáneamente.El procesador de la placa de control maneja esta carga computacional sin interrupción durante la vida del robot, que en aplicaciones típicas de soldadura y manipulación puede ejecutar una producción en tres turnos durante 10 ̇ 20 años.
La elección de un FSSB de fibra óptica en lugar de un cable de cobre para la comunicación entre el controlador y la placa de control del servoamplificador es deliberada y significativa.
Los gabinetes de los robots FANUC contienen fuentes de interferencia electromagnética importantes: los transistores IGBT del servoamplificador que cambian a 4 kHz con tiempos de aumento rápidos,pulsos de descarga del circuito regenerativo, y el conmutador de relé 24VDC para la E/S de la máquina.
Cualquier cable de señal de cobre que corre cerca de estas fuentes capta interferencias que, a la resolución de microsegundos requerida por el circuito de servo, podrían corromper los datos.
Fibre-optic cables are inherently immune to electromagnetic interference — light does not experience the same inductive coupling and capacitive crosstalk that afflicts copper conductors in high-noise environments.
El cable de fibra óptica FSSB entre la placa principal del controlador y el A16B-3200-0610 lleva determinística,datos digitales sin errores independientemente de lo que está sucediendo en la sección de potencia del servoamplificador a solo unos centímetros de distancia.
Esta es la razón por la cual los fallos de conexión FSSB causados por cables de fibra dañados producen códigos de alarma FSSB inmediatos y consistentes en lugar de errores de servo inexplicables intermitentes.
El A06B-6107 contiene tanto la placa de control A16B-3200-0610 como las placas de circuito de alimentación.distinguir entre una falla de la placa de control y una falla de la placa de alimentación requiere comprender las firmas de falla de cada placa:
Fallas en el tablero de controlgeneralmente afectan a varios ejes simultáneamente (ya que una placa controla los seis) o afectan a toda la comunicación FSSB,que se presentan como alarmas servo de todos los ejes al arranque en lugar de alarmas de un solo eje durante el funcionamiento.
La matriz de LED en la cara del A16B-3200-0610 muestra los códigos de alarma del sistema cuando el auto-diagnóstico de la placa detecta un fallo.
Fallas en la placa de alimentaciónque suelen presentarse como alarmas de un solo eje o de dos ejes (ya que la sección de potencia a veces se organiza en configuraciones emparejadas), a menudo con códigos de alarma que indican sobrecorriente, alarma IPM,o fallo del bus de corriente continua en ejes específicos.
El LED o indicador específico de la placa para el eje afectado muestra la alarma.
La presencia de múltiples alarmas de todos los ejes en el inicio, combinado con el vínculo FSSB no puede establecer, apunta fuertemente a la A16B-3200-0610.
Una alarma IPM de un solo eje durante un movimiento específico (especialmente uno que involucre una aceleración rápida de una articulación con una carga pesada) apunta a la sección de potencia.
P1: ¿Se puede reemplazar la placa de control A16B-3200-0610 sin reemplazar las placas de alimentación?
Sí. El A16B-3200-0610 es una placa físicamente distinta de las placas de circuito de potencia dentro del amplificador A06B-6107, y los dos tipos pueden ser reemplazados independientemente.cuando un tablero de control falla, las placas eléctricas suelen inspeccionarse, pero no se reemplazan automáticamente.
Por el contrario, cuando una placa de alimentación falla (fallo del módulo IPM, por ejemplo),la placa de control A16B-3200-0610 se mantiene generalmente a menos que el apagón también dañe la placa de control a través de un evento de voltaje.
El acceso al tablero de control del A06B-6107 se realizará siguiendo el procedimiento de desmontaje del fabricante descrito en el manual de mantenimiento R-30iA.
P2: Después de reemplazar el A16B-3200-0610, ¿es necesario recargar los programas del robot y los datos de calibración?
El panel de control A16B-3200-0610 no almacena programas de robots, datos de control,o datos de configuración estos se mantienen en la placa principal del controlador del robot (específicamente en los módulos SRAM y FROM).
La sustitución de la placa de control del servoamplificador no afecta a los datos almacenados en el controlador.
Sin embargo, cuando el robot se enciende después de reemplazar el amplificador, se debe verificar el dominio del robot (posiciones de referencia absolutas del codificador para cada articulación) mientras que los datos en sí no se pierden,cualquier alteración de la conexión de la batería del codificador absoluto durante el servicio del amplificador podría afectar a los datos de masterización.
Confirmar la precisión del robot con un programa de ensayo antes de volver a la producción.
P3: El A06B-6107 genera la alarma "SRVO-047 Servo error de velocidad del motor" en múltiples ejes simultáneamente. ¿Esto confirma que el A16B-3200-0610 ha fallado?
SRVO-047 on multiple axes simultaneously is consistent with an FSSB communication failure — the controller's main board cannot synchronise velocity command data exchange with the servo amplifier control board.
Esta alarma apunta a la conexión FSSB (cable de fibra óptica, conectores), el circuito receptor FSSB del A16B-3200-0610 o el circuito transmisor FSSB de la placa principal del controlador.
Antes de reemplazar el A16B-3200-0610, inspeccionar y limpiar los conectores del cable de fibra óptica FSSB y comprobar que el cable no está doblado a un radio menor que su radio mínimo de curvatura especificado.
Un cable de fibra dañado es más común que un tablero fallido y cuesta mucho menos reemplazarlo.
P4: ¿Cuál es la vida útil esperada del A16B-3200-0610 en un robot de soldadura de producción?
No existe una respuesta única La vida útil depende en gran medida del entorno de funcionamiento (temperatura ambiente, nivel de contaminación, exposición a las vibraciones),la calidad de la refrigeración del gabinete (la refrigeración insuficiente es el acelerador más común del envejecimiento de los componentes electrónicos)En ambientes limpios y con temperatura controlada, con una refrigeración adecuada del gabinete y sin incidentes de energía,Las tablas A16B-3200-0610 funcionan de forma rutinaria durante 15-20 años sin fallas..
En ambientes calurosos y contaminados con calidad de potencia variable, las fallas a los 7-10 años no son poco comunes.
El mantenimiento preventivo, que incluye la limpieza del gabinete, la inspección del ventilador de enfriamiento y el reemplazo del condensador a los 10 años, prolonga significativamente la vida útil de los componentes.
P5: ¿Cómo se obtiene el A16B-3200-0610 correctamente para garantizar la compatibilidad con la variante específica A06B-6107?
El servoamplificador A06B-6107 viene en múltiples variantes de la serie H (H001, H002, H007 y otros), cada una configurada para diferentes modelos de robots con diferentes tamaños y calificaciones de motores.
La placa de control A16B-3200-0610 es la placa de control común entre estas variantes, con la variación entre las variantes llevada por las diferentes especificaciones de la placa de circuito de potencia.
El número de pieza A16B-3200-0610 es suficiente para ordenar la placa de control correcta ̇ no es necesaria una especificación adicional de la variante de la serie H para la placa de control en sí.
Confirme el número de la pieza en la etiqueta de la placa instalada antes de hacer el pedido.
