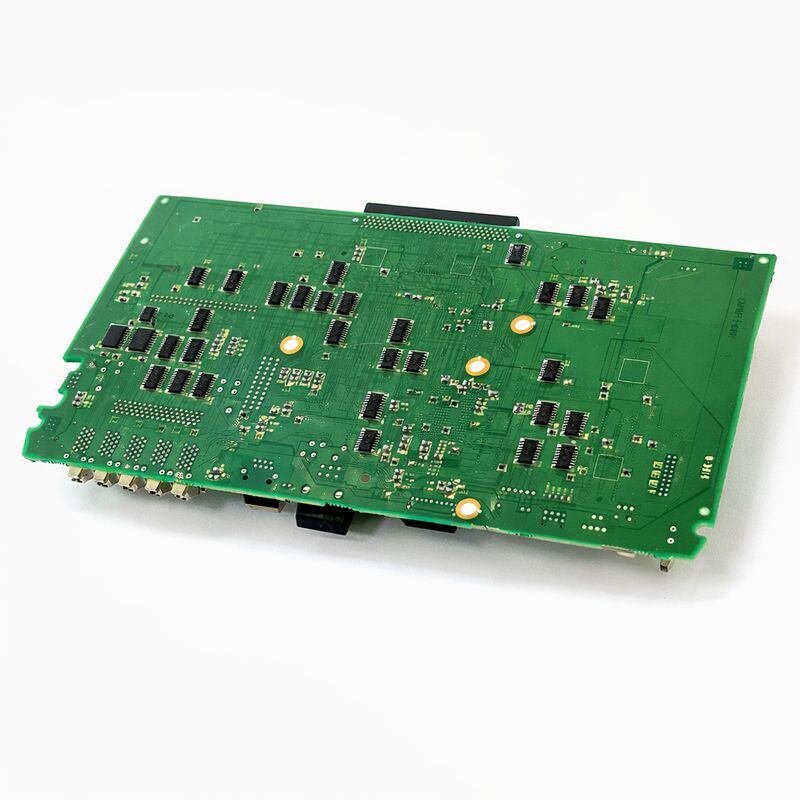

FANUC A16B-3200-0522 | Placa base de CPU principal de control independiente i-A — Serie A16B-3200, Placa maestra CNC para configuración independiente de la serie i, Origen Japón

Descripción general

La FANUC A16B-3200-0522 pertenece a la familia de placas base de CPU principal A16B-3200 que sirve a la generación "A" de la serie i de controladores CNC FANUC — la primera generación en llevar la designación "i", que FANUC introdujo para distinguir sus controladores de alto rendimiento y capaces de arquitectura abierta de las generaciones anteriores de la serie de letras (A, B, C).

La generación CNC "i" llegó con capacidades de interpolación ampliadas, comunicación de servo FSSB, gráficos integrados y una arquitectura lista para red que sentó el patrón para el diseño CNC FANUC durante la década siguiente.

La designación "independiente" en la descripción oficial de la placa identifica la configuración física del controlador.

En la serie i de FANUC, la misma generación CNC se ofrecía en dos configuraciones físicas: el tipo de montaje en LCD, donde las placas de procesador CNC se montan directamente detrás de la pantalla LCD del panel del operador en una unidad integrada compacta; y el tipo independiente, donde el procesador CNC ocupa un rack o gabinete separado conectado a una unidad de pantalla LCD/MDI separada.

Las configuraciones independientes se utilizan cuando la unidad de control debe montarse en una ubicación alejada del panel del operador, cuando el recuento de E/S requerido o el recuento de tarjetas de opción excede lo que cabe detrás del panel LCD, o cuando el diseño de la máquina coloca la electrónica de control en un gabinete separado de la estación del operador.

La A16B-3200-0522 es la placa maestra en la unidad independiente — la placa a través de la cual se comunican todas las demás placas en el rack independiente, y que procesa todas las funciones de control CNC.

Su relación con el panel del operador es a través de un cable de conexión desde la interfaz de pantalla de la unidad independiente hasta el panel LCD/MDI separado, en lugar de un montaje mecánico directo en la parte posterior del panel.

Especificaciones clave

La generación A de la serie i — Contexto y significado

La designación "A" de la serie i de FANUC identifica la primera generación de la plataforma CNC de la serie i de FANUC, que apareció a finales de la década de 1990.

La generación i-A ofreció varias capacidades que la serie C anterior no tenía: comunicación de servo de fibra óptica FSSB (reemplazando las interfaces analógicas de ±10V y digitales anteriores), procesamiento de codificador de mayor resolución, tasas de procesamiento de bloques mejoradas para una ejecución más rápida de programas complejos y una arquitectura de pantalla que admitía la simulación gráfica de la trayectoria de la herramienta en la pantalla del panel del operador.

Para los ingenieros de mantenimiento, la generación i-A representa una base instalada sustancial de máquinas que se construyeron a principios y mediados de la década de 2000 y continúan operando hoy en día.

Los proveedores automotrices, los fabricantes de componentes aeroespaciales y las empresas de mecanizado de precisión general construyeron cantidades significativas de tornos CNC, centros de mecanizado y rectificadoras con controladores i-A.

Estas máquinas tienen patrones de mantenimiento bien establecidos: las placas que comúnmente fallan después de 15 a 20 años de servicio son las mismas en múltiples máquinas, lo que convierte a la A16B-3200-0522 en un artículo de demanda regular en el mercado de repuestos FANUC.

La configuración independiente, específicamente, fue preferida por los fabricantes de máquinas herramienta que necesitaban la flexibilidad de montar la unidad de control CNC independientemente de la estación del operador.

Esto incluye grandes centros de mecanizado de pie donde la consola del operador está en un brazo oscilante, centros de mecanizado horizontales con cambiadores de paletas donde el panel del operador está en un poste separado, y máquinas donde el calor del gabinete eléctrico hace que no sea práctico montar el procesador CNC detrás de la pantalla.

Configuración independiente — Arquitectura física y lógica

En la configuración CNC independiente utilizada con la A16B-3200-0522, el chasis del controlador contiene la placa base de CPU, las placas de E/S, las tarjetas de interfaz de servo, la fuente de alimentación y cualquier placa de opción en una estructura de rack. Este rack está físicamente separado de la unidad de pantalla LCD/MDI del operador.

Un mazo de cables conecta las dos unidades, transportando datos de pantalla a la pantalla y pulsaciones de teclas MDI del teclado de regreso al controlador.

La A16B-3200-0522 sirve como maestra del rack: ejecuta el software CNC, administra los bucles de servo a través de FSSB, ejecuta la escalera PMC y dirige los datos de pantalla al panel LCD remoto.

El diseño del chasis independiente permite más ranuras de opción que la configuración de montaje en LCD; esto es importante para máquinas que necesitan múltiples placas de E/S, tarjetas de comunicación adicionales (Ethernet, serie) o capacidad de servo ampliada que desbordaría el espacio detrás de un panel LCD.

Al reemplazar la A16B-3200-0522, la placa de reemplazo debe coincidir con la versión de software y la revisión de hardware instaladas en la máquina específica. Dentro de la generación i-A, diferentes versiones de software admiten diferentes series CNC (16i-A para centros de mecanizado multieje, 18i-A para centros de torneado con capacidad multiruta, 21i-A para configuraciones más simples).

La versión del software determina lo que hará la placa al encenderse y debe coincidir con la configuración original de la máquina.

Puesta en marcha posterior al reemplazo

Todos los reemplazos de placas de la serie A16B-3200 comparten el mismo requisito fundamental: la placa de reemplazo llega con memoria en blanco o predeterminada de fábrica, y todos los datos específicos de la máquina deben restaurarse de una copia de seguridad.

La secuencia de puesta en marcha después del reemplazo de la placa sigue este orden:

Primero, confirme que los voltajes de la fuente de alimentación son correctos; un voltaje fuera de especificación puede dañar la nueva placa durante el arranque, lo que agravaría el problema en lugar de resolverlo.

Segundo, cargue el software del sistema CNC (contenido FROM) si la placa de reemplazo aún no tiene instalada la versión de software correcta.

Esto se carga desde una tarjeta de memoria o la capacidad incorporada del sistema.

Tercero, cargue todos los parámetros CNC de la copia de seguridad previa al reemplazo. Esto debe completarse antes de intentar cualquier movimiento del eje; los parámetros definen los límites de recorrido del eje, las ganancias del bucle de servo, la configuración del husillo y todas las demás características de la máquina. Mover los ejes con parámetros incorrectos puede causar daños a la máquina.

Cuarto, cargue el programa de escalera PMC y los parámetros PMC.

Esto restaura la lógica específica de la máquina que controla todas las funciones excepto el movimiento del eje.

Quinto, cargue los programas de piezas y los datos de herramientas de la copia de seguridad.

Devuelva la máquina a la posición de origen y verifique la precisión del eje con un corte de prueba o una medición antes de liberarla para la producción.

Preguntas frecuentes

P1: ¿Qué distingue la configuración independiente de la configuración de montaje en LCD a nivel de la placa base?

La placa base en sí es el mismo hardware en ambas configuraciones para la misma generación CNC; la distinción está en el diseño del chasis y el backplane. La configuración de montaje en LCD utiliza un backplane compacto que se monta directamente detrás del panel de visualización; la configuración independiente utiliza un backplane de rack más profundo con más ranuras para placas de opción. La A16B-3200-0522 es la placa base utilizada en la variante de chasis independiente.

Instalar una placa base independiente en un chasis de montaje en LCD (o viceversa) es mecánica y eléctricamente incompatible sin un reemplazo completo del chasis.

P2: La máquina funcionaba de forma intermitente: algunos turnos funcionaba perfectamente, otros mostraba alarmas aleatorias. ¿Es la placa base la causa probable?

Las fallas intermitentes que aparecen y desaparecen con los ciclos de temperatura — normales en una máquina que se calienta durante la producción y se enfría durante la noche — a menudo son causadas por juntas de soldadura degradadas en componentes de orificio pasante o de montaje superficial, en lugar de los circuitos integrados en sí.

Estas fallas de "soldadura fría" conducen bien cuando la placa está a temperatura ambiente, desarrollan resistencia a medida que la expansión térmica tensa la junta y pueden desaparecer temporalmente a medida que la máquina se enfría. Una placa con fallas intermitentes de soldadura fría a veces se puede reparar a nivel de componente volviendo a soldar o reemplazando las juntas de soldadura afectadas, en lugar de requerir un reemplazo completo de la placa.

Un centro de reparación especializado de FANUC puede evaluar esto.

P3: ¿Puede la A16B-3200-0522 funcionar con las series CNC 16i-A y 18i-A, o es específica de la serie?

Dentro del grupo A16B-3200-05xx (la serie independiente i-A), los diferentes sufijos de número de pieza suelen denotar placas asociadas con diferentes configuraciones de series CNC; por ejemplo, el -0521 y el -0522 pueden servir a subvariantes específicas diferentes de la generación i-A.

El software instalado en el área FROM de la placa determina con qué serie CNC se ejecuta. El hardware de la placa es común a la familia, pero la versión del software debe coincidir con el sistema instalado original.

Instalar una placa con la versión de software incorrecta da como resultado una estructura de parámetros incorrecta y una configuración de servo y husillo potencialmente incompatible.

P4: Después de reemplazar la placa y cargar todos los parámetros, el husillo no responde a los comandos de velocidad. ¿Qué se debe verificar?

La falla del husillo después de la recarga de parámetros es casi siempre un problema de parámetros en lugar de un fallo de hardware con la nueva placa.

Las causas comunes incluyen: el parámetro de tipo de husillo (serie vs. analógico) está configurado incorrectamente; el parámetro de número de serie del husillo no coincide con el amplificador; o el formato de salida del comando de velocidad es incorrecto para el amplificador conectado.

Verifique los parámetros relacionados con el husillo en comparación con la documentación original de la máquina, específicamente la selección del tipo de husillo, el parámetro del modelo del amplificador del husillo y el rango de salida del comando.

Si el husillo funcionaba antes de la falla de la placa y los parámetros se cargan correctamente de la copia de seguridad de la misma máquina, estos problemas no deberían surgir a menos que la copia de seguridad estuviera incompleta.

P5: La placa tiene marcas de revisión (por ejemplo, /02A, /03A). ¿Importa el sufijo de revisión al obtener un reemplazo?

Los sufijos de revisión de PCB (como /02A o /03A agregados después del número de pieza principal) indican revisiones de hardware realizadas por FANUC en la placa durante su vida útil de producción; generalmente cambios menores para mejorar la confiabilidad, corregir problemas de fabricación o acomodar sustituciones de componentes.

En la mayoría de los casos, las revisiones posteriores son compatibles con versiones anteriores y se pueden usar como reemplazos.

Sin embargo, las revisiones muy tempranas y las revisiones mucho posteriores pueden ocasionalmente tener requisitos de compatibilidad de software diferentes. Al obtener un reemplazo A16B-3200-0522, prefiera una revisión igual o posterior a la instalada originalmente.

Si la revisión es desconocida, un especialista de FANUC de buena reputación puede confirmar la compatibilidad antes de que se envíe el reemplazo.
